製品情報 プラスチックモジュラーチェーン
プラスチックモジュラーチェーンとは、プラスチック製のモジュールリンクをレンガ状に組み合わせることでワイドな搬送面が実現できるコンベヤベルトの一種で、幅広タイプと固定幅タイプがあります。
用途や搬送物の形状に合わせて「クローズタイプ」、「オープンタイプ」、「ネットタイプ」、「フライトタイプ」、「ラバータイプ」、「マグネットタイプ」などチェーンタイプが選択可能です。
専用スプロケット、アイドラ、プラレール、チェーンガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品も多数ラインアップしています。
また、コンベヤの設計が不要で形番のみで手配可能なプラスチックモジュラーチェーン標準コンベヤのWinCS miniもラインアップしています。
プラスチックモジュラーチェーンの特長
共通の特長
- 特長 1 全部品がプラスチックでできているため、軽量で取扱いが容易 >>詳しく見る
- 特長 2 チェーンの切継ぎ作業が容易で部分補修、メンテナンス時間の短縮が可能 >>詳しく見る
- 特長 3 豊富なラインアップにより様々なレイアウトが可能 >>詳しく見る
全部品がプラスチックでできているため、軽量で取扱いが容易
プラスチックモジュラーチェーンはプラスチック製の「モジュールリンク」、「ピン」、「プラグ」の3部品で構成されており金属製チェーンと比較しとても軽量です。
チェーンの切継ぎ作業が容易で部分補修、メンテナンス時間の短縮が可能
切継作業に特別な工具は不要で、簡単に切継作業が可能です。それぞれの分解・連結方法については各製品の取扱い説明書にてご確認ください。
| 幅広タイプのピン止め方式 | 固定幅タイプのピン止め方式 | |||
|---|---|---|---|---|
| スライドプラグ | プラグ | スナップアタッチメント | スリットピン | 特殊段付プラピン |
 |
 |
 |
 |
 |
豊富なラインアップにより様々なレイアウトが可能
水平搬送だけでなく傾斜搬送、90度・180度・S字カーブ搬送、正逆搬送、シャワー装置など、様々なレイアウトや環境、場所でご使用いただけます。
| 傾斜搬送 | S字カーブ搬送 | 正逆搬送 |
|---|---|---|
 |
 |
 |
幅広タイプ・固定幅タイプの特長
ワイドな搬送面により生産能力アップ

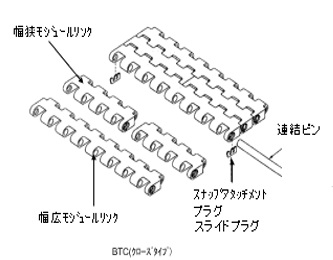

幅広と幅狭異なるプラスチック製モジュールをレンガ状に組合わせる事で、チェーンの幅を任意に構成する事が出来ます。
プラスチックモジュラーチェーンの許容張力は、構造上チェーン幅に比例する特長を持ち、大きな引張り強度を得る事も可能です。
チェーン幅、チェーンピッチは製品によって異なります。各製品ページにてご確認ください。
プラスチックモジュラーチェーン幅広タイプは長さだけでなく、横幅も調整することが可能です。
チェーンタイプ
クローズタイプ
- ・プレート上面は平滑で開孔なし
- ・チェーンにマグネットを組込んだマグネットタイプをラインアップ
- ・人員搬送などに最適な滑り止めタイプもラインアップ
レイズドリブタイプ
- ・トランスファプレートと合わせて使用することでコンベヤとの乗移りや機械への出入口で搬送物の引っ張りや転倒を防止
- ・大きく開孔したプレート構造で水はけ効果が大きい
オープンタイプ
- ・プレート上面に開孔あり
- ・クローズタイプに比べ洗浄性に優れ、水切り用途や冷却用途に最適
ラバータイプ
- ・搬送面にラバーを二色成形(一体成形)した高摩擦なタイプ
- ・プレート上面の傾斜搬送でケースなどの搬送物の滑りを防止
ネットタイプ
- ・プレート上面に開孔あり
- ・クローズタイプに比べ洗浄性に優れ、水切り用途や冷却用途に最適
- ・ヒンジ構造により開孔を大きくしたタイプやクローズタイプをベースに長孔を設けたタイプあり
フライトタイプ
- ・箱、ケース、バラ物などの傾斜搬送が可能
- ・ご要望によりフライト高さ、取付間隔の変更が可能
幅広タイプ一覧
シリーズが同じチェーンはチェーンピッチの数値が同じです。
-
WT0400シリーズ
(チェーンピッチ：4.5mm)- クローズタイプ
-
WT0700シリーズ
(チェーンピッチ：7.5mm)- クローズタイプ
-
WT1300シリーズ
(チェーンピッチ：13.1mm)- オープンタイプ
-
WT1500シリーズ
(チェーンピッチ：15mm)- クローズタイプ
- オープンタイプ
-
WT1510シリーズ
(チェーンピッチ：15mm)- クローズタイプ
- オープンタイプ
- フライトタイプ
- ラバータイプ
-
BT5シリーズ
(チェーンピッチ：15mm)- クローズタイプ
- ネットタイプ
-
BT6シリーズ
(チェーンピッチ：19.05mm)- クローズタイプ
- オープンタイプ
- ネットタイプ
-
WT1900シリーズ
(チェーンピッチ：19.05mm)- レイズドリブタイプ
-
BT8シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
-
BT8Sシリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
-
WT2250シリーズ
(チェーンピッチ：25.4mm)- オープンタイプ
- フライトタイプ
- ラバータイプ
-
WT2500シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- オープンタイプ
-
WT2510シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- フライトタイプ
-
WT2520シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- ラバータイプ
-
WT2700シリーズ
(チェーンピッチ：27.2mm)- クローズタイプ
- オープンタイプ
-
WT3000シリーズ
(チェーンピッチ：30mm)- クローズタイプ
-
WTU3010シリーズ
(チェーンピッチ：30mm)- クローズタイプ
-
WT3080シリーズ
(チェーンピッチ：30mm)- オープンタイプ
-
WT3100シリーズ
(チェーンピッチ：31.75mm)- クローズタイプ
-
WT3810シリーズ
(チェーンピッチ：38mm)- オープンタイプ
-
WT3820シリーズ
(チェーンピッチ：38.1mm)- レイズドリブタイプ
-
WT3830シリーズ
(チェーンピッチ：38.1mm)- クローズタイプ
-
BT16シリーズ
(チェーンピッチ：50.8mm)- クローズタイプ
-
WT5700シリーズ
(チェーンピッチ：57.15mm)- レイズドリブタイプ
-
WT6300シリーズ
(チェーンピッチ：63.5mm)- オープンタイプ
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 4.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT0405-W |
 |
|
| チェーン幅 mm | 90～945 |
| 編成単位 | 45mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 7.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT0705-W |
 |
|
| チェーン幅 mm | 50～2000 |
| 編成単位 | 50mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 13.1 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | オープンタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT1306-W |
 |
|
| チェーン幅 mm | 50～3200 |
| 編成単位 | 50mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 15 | |||||
|---|---|---|---|---|---|---|
| 用途 | 直線搬送用 | |||||
| チェーンタイプ | クローズタイプ | オープンタイプ | ||||
| - | ||||||
| 本体チェーン仕様 | - | |||||
| ピンタイプ | - | |||||
| ピン材質 | - | |||||
| ピン形状 | - | |||||
| トッププレート厚み mm | - | |||||
| プッシャ材質 | - | |||||
| その他機能 | - | RN仕様 | 蛇行防止アタッチメントあり | 蛇行防止アタッチメントあり 90度変換移送用 |
蛇行防止アタッチメントあり 90度変換移送用 RN仕様 |
- |
| 形式 | WT1505-K | WT1505RN-K | WT1505G-K | WT1505GTO-K | WT1505GTORN-K | WT1506-K |
 |
 |
 |
 |
 |
 |
|
| チェーン幅 mm | 76.2～3733.8 | 152.4～3733.8 | 235.6～3740.8 | 76.2～3733.8 | ||
| 編成単位 | 76.2mm毎 | |||||
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 15 | |||
|---|---|---|---|---|
| 用途 | 直線搬送用 | |||
| チェーンタイプ | クローズタイプ | オープンタイプ | ||
| - | ラバータイプ | - | ||
| 本体チェーン仕様 | - | |||
| ピンタイプ | - | |||
| ピン材質 | - | |||
| ピン形状 | - | |||
| トッププレート厚み mm | - | |||
| プッシャ材質 | - | |||
| その他機能 | - | 蛇行防止アタッチメントあり | - | |
| 形式 | WT1515-W | WT1515G-W | WT1515VG-W | WT1516-W |
 |
 |
 |
 |
|
| チェーン幅 mm | 50～2300 | 100～2300 | 50～2300 | |
| 編成単位 | 50mm毎 | |||
| チェーンピッチ mm | 15 | |||
|---|---|---|---|---|
| 用途 | 直線搬送用 | |||
| チェーンタイプ | クローズタイプ | オープンタイプ | クローズタイプ | オープンタイプ |
| フライトタイプ | ||||
| 本体チェーン仕様 | - | |||
| ピンタイプ | - | |||
| ピン材質 | - | |||
| ピン形状 | - | |||
| トッププレート厚み mm | - | |||
| プッシャ材質 | - | |||
| その他機能 | - | 浮上がり防止アタッチメント(タブ)あり | ||
| 形式 | WT1515F-W | WT1516F-W | WT1515T-F-W | WT1516T-F-W |
 |
 |
 |
 |
|
| チェーン幅 mm | 50～2300 | 100～2300 | ||
| 編成単位 | 50mm毎 | |||
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 19.05 | |||
|---|---|---|---|---|
| 用途 | 直線搬送用 | |||
| チェーンタイプ | クローズタイプ | |||
| - | ||||
| 本体チェーン仕様 | - | |||
| ピンタイプ | - | |||
| ピン材質 | - | |||
| ピン形状 | - | |||
| トッププレート厚み mm | - | |||
| プッシャ材質 | - | |||
| その他機能 | - | RN仕様 | 浮上がり防止アタッチメント(タブ)あり | 浮上がり防止アタッチメント(タブ)あり RN仕様 |
| 形式 | BTC6 | BTC6RN | BTC6-T | BTC6RN-T |
 |
 |
 |
 |
|
| チェーン幅 mm | 76.2～2514.6 | 152.4～2514.6 | ||
| 編成単位 | 76.2mm毎 | |||
| チェーンピッチ mm | 19.05 | |||
|---|---|---|---|---|
| 用途 | 直線搬送用 | |||
| チェーンタイプ | オープンタイプ | ネットタイプ | ||
| - | 穴あきタイプ | - | ||
| 本体チェーン仕様 | - | |||
| ピンタイプ | - | |||
| ピン材質 | - | |||
| ピン形状 | - | |||
| トッププレート厚み mm | - | |||
| プッシャ材質 | - | |||
| その他機能 | - | RN仕様 | - | |
| 形式 | BTO6 | BTO6RN | BTCP6 | BTN6 |
 |
 |
 |
 |
|
| チェーン幅 mm | 76.2～2514.6 | |||
| 編成単位 | 76.2mm毎 | |||
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 19.05 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | レイズドリブタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT1907-K |
 |
|
| チェーン幅 mm | 228.6～3835.4 |
| 編成単位 | 76.2mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | BTC8S |
 |
|
| チェーン幅 mm | 76.2～2514.6 |
| 編成単位 | 76.2mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 | ||
|---|---|---|---|
| 用途 | 直線搬送用 | ||
| チェーンタイプ | オープンタイプ | クローズタイプ | |
| - | フライトタイプ | ラバータイプ | |
| 本体チェーン仕様 | - | ||
| ピンタイプ | - | ||
| ピン材質 | - | ||
| ピン形状 | - | ||
| トッププレート厚み mm | - | ||
| プッシャ材質 | - | ||
| その他機能 | - | ||
| 形式 | WT2250FG | WT2250FGフライトタイプ | WT2250VG |
 |
 |
 |
|
| チェーン幅 mm | 85～ | ||
| 編成単位 | 85mm毎 | ||
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 | |
|---|---|---|
| 用途 | 直線搬送用 | |
| チェーンタイプ | クローズタイプ | |
| - | ラバータイプ | |
| 本体チェーン仕様 | - | |
| ピンタイプ | - | |
| ピン材質 | - | |
| ピン形状 | - | |
| トッププレート厚み mm | - | |
| プッシャ材質 | - | |
| その他機能 | - | |
| 形式 | WT2525-K | WT2525VG-K |
 |
 |
|
| チェーン幅 mm | 76.2～2362.2 | |
| 編成単位 | 76.2mm毎 | |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 30 | |
|---|---|---|
| 用途 | 曲線搬送用 | |
| チェーンタイプ | クローズタイプ | |
| - | ||
| 本体チェーン仕様 | - | |
| ピンタイプ | - | |
| ピン材質 | 特殊エンプラ | ステンレス鋼 |
| ピン形状 | - | |
| トッププレート厚み mm | - | |
| プッシャ材質 | - | |
| その他機能 | - | |
| 形式 | WTU3015T-K | WTU3015T-K-SUSP |
 |
 |
|
| チェーン幅 mm | 228.6～762.0 | |
| 編成単位 | 76.2mm毎 | |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 31.75 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT3109-W |
 |
|
| チェーン幅 mm | 300～ |
| 編成単位 | 100mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 38 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | オープンタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT3816-K |
 |
|
| チェーン幅 mm | 200～ |
| 編成単位 | 100mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 38.1 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | レイズドリブタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT3827-K |
 |
|
| チェーン幅 mm | 457.2～ |
| 編成単位 | 152.4mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 38.1 | |||
|---|---|---|---|---|
| 用途 | 直線搬送用 | |||
| チェーンタイプ | クローズタイプ | |||
| - | ||||
| 本体チェーン仕様 | - | |||
| ピンタイプ | - | |||
| ピン材質 | - | |||
| ピン形状 | - | |||
| トッププレート厚み mm | - | |||
| プッシャ材質 | - | |||
| その他機能 | - | 浮上がり防止アタッチメント(タブ)あり | ||
| 形式 | WT3835-K | WT3835RN-K | WT3835-T | WT3835TRN-K |
 |
 |
 |
 |
|
| チェーン幅 mm | 152.4～ | |||
| 編成単位 | 76.2mm毎 | |||
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 50.8 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| 強力タイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | BTH16 |
 |
|
| チェーン幅 mm | 400～ |
| 編成単位 | 100mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 57.15 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | レイズドリブタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT5707-K |
 |
|
| チェーン幅 mm | 457.2～ |
| 編成単位 | 152.4mm毎 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 63.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | オープンタイプ |
| 強力タイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT6306-W |
 |
|
| チェーン幅 mm | 400～ |
| 編成単位 | 100mm毎 |
