ロックプーリ^®　Sタイプ

もっとも標準的なタイプのロックプーリ
＊強力締結でウルトラPXベルト使用にも対応可能
＊フラット取付は軽量・省スペースも実現
＊プーリ本体が超々ジュラルミンとよばれる高強度アルミ合金製の「Sタイプアルミ」、
　プーリ本体・スリーブに無電解ニッケルりんめっきを施した「Sタイプ　めっき仕様」もラインアップ
＊一層の軽量化とイナーシャの低減に効果を発揮

特長

＊軸とプーリ間を強力にノンバックラッシで締結します。
＊キー・軸方向抜け止め不要、位置決め・位相合せが簡単に行えます。
＊少ないボルト本数で簡単に取付、取外し可能です。
＊形番で簡単に手配が可能。軸穴加工図面の作成は不要です。

1. 締結原理

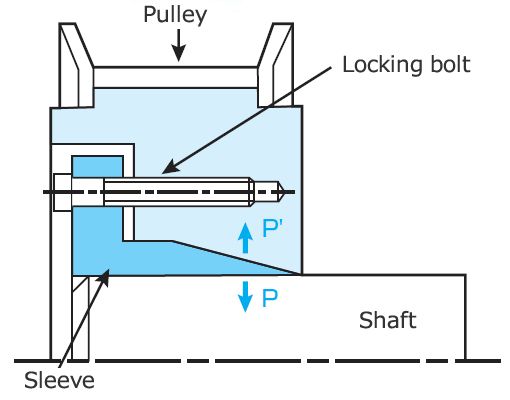

タイミングプーリの内径およびスリーブの外径はテーパになっており、締付ボルトを締め付けることにより、
タイミングプーリは、テーパ面を摺動しながら移動します。

この時くさび作用により、軸およびテーパ内面を押し付ける力、P・P'が発生します。
このP・P'の力により、タイミングプーリおよびシャフトを強力に締結する摩擦力が生じます。

＊図解はクリックで拡大します

2. ロックプーリ　Sタイプ　めっき仕様

ロックプーリSタイプに、無電解ニッケルりんめっきを採用しためっき仕様です。

・プーリ本体・スリーブに無電解ニッケルりんめっき、ボルトには特殊コーティングを施しています。
・強力・ガタゼロ締結に加え、耐食性向上と潤滑油不要のドライ締結を実現しました。

カタログ・取扱説明書

カタログデータ

形番表示例

・材質：炭素鋼または高強度アルミ合金

PT	30	P5M	10	AF	-A	-	S	S1	4	16
｜プーリ	｜プーリ歯数	｜種類 (ピッチ)	｜使用ベルト幅 mm	｜プーリ形式 (形状)	｜材質なし：機械構造用炭素鋼 -A：高強度アルミ合金		｜取付形状 S：標準 F：フラット	｜スリーブ枠番	｜締付ボルト本数	｜軸穴径 mm

・仕様：めっき仕様

PT	30	P5M	10	AF	-	S	S1	3	16	-K
｜プーリ	｜プーリ歯数	｜種類 (ピッチ)	｜使用ベルト幅 mm	｜プーリ形式 (形状)		｜取付形状 S：標準 F：フラット	｜スリーブ枠番	｜締付ボルト本数	｜軸穴径 mm	｜めっき仕様

製品形番一覧

プーリ形式

AF-S　標準取付	AF-F　フラット取付	BF-S　標準取付	BF-F　フラット取付	B-S　標準取付	B-F　フラット取付

※形番クリックで詳細情報を表示します。

ピッチ mm	プーリ形式	材質または仕様	基本形番	歯数範囲	使用ベルト幅　mm
ピッチ mm	プーリ形式	材質または仕様	基本形番	歯数範囲	10	15	25	40	60
2	ロックプーリCタイプではピッチ2mmに対応しています。
3	ロックプーリCタイプ、ロックプーリNタイプではピッチ3mmに対応しています。
5	AF	炭素鋼	P5M10AF-□S□□□	24T～72T	○
	BF		P5M10BF-□S□□□		○
	AF		P5M15AF-□S□□□			○
			P5M25AF-□S□□□				○
		高強度アルミ合金	P5M10AF-A-□S□□□	24T～60T	○
	BF		P5M10BF-A-□S□□□		○
	AF		P5M15AF-A-□S□□□			○
			P5M25AF-A-□S□□□				○
		めっき仕様	P5M10AF-□S□□□-K	25T～72T	○
			P5M15AF-□S□□□-K			○
			P5M25AF-□S□□□-K				○
8	AF	炭素鋼	P8M15AF-□S□□□	20T～72T		○
	BF		P8M15BF-□S□□□			○
	AF		P8M25AF-□S□□□				○
	BF		P8M25BF-□S□□□				○
	AF		P8M40AF-□S□□□					○
	BF		P8M40BF-□S□□□					○
	AF		P8M60AF-□S□□□	28T～72T					○
	BF		P8M60BF-□S□□□	28T～72T					○
	AF	高強度アルミ合金	P8M15AF-A-□S□□□	20T～60T		○
			P8M25AF-A-□S□□□	20T～60T			○
			P8M40AF-A-□S□□□	24T～60T				○
		めっき仕様	P8M15AF-□S□□□-K	20T～72T		○
			P8M25AF-□S□□□-K	20T～72T			○
			P8M40AF-□S□□□-K	24T～72T				○
			P8M60AF-□S□□□-K	26T～72T					○
14	AF	炭素鋼	P14M40AF-□S□□□	28T～72T				○
	B		P14M40B-□S□□□					○
	AF		P14M60AF-□S□□□						○
	B		P14M60B-□S□□□						○
		高強度アルミ合金	---
	AF	めっき仕様	P14M40AF-□S□□□-K	28T～50T				○
	AF	めっき仕様	P14M60AF-□S□□□-K	28T～50T					○
