プラスチックモジュラーチェーン BTM8H形
- チェーンピッチ
25.4mm - 直線搬送用
- クローズタイプ
- マグネットタイプ
- モジュールリンクにマグネットを埋め込んだBT8シリーズ
- 搬送物(磁性体)の吸着搬送に最適です。
特長
- ・リンクに埋め込んだマグネットにより、搬送物(磁性体)を吸着させて傾斜搬送を可能にします。
- ・フライトを使用しないので、搬送物とフライトの干渉による破損を防止します。
- 注)マグネット取付位置について当社との打合せが必要なため、特形対応となります。

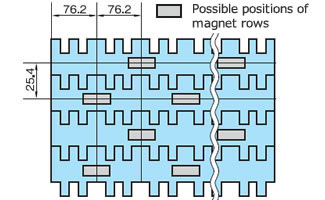

マグネットモデル図
- マグネットの取付位置は配置可能な位置で、用途・搬送物に合わせて任意に選択できます。
注)取付位置は右図を参照ください。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | △ | ○ | △ | △ | ○ | △ | △ |
| 中 | ○ | ○ | △ | ● | △ | △ | ● | △ | △ |
| 小 | ○ | ○ | △ | ● | △ | △ | ● | △ | △ |
用途
- ■金属部品の傾斜搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| マグネットタイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | BTM8H |
|
|
| チェーン幅 mm | 152.4～ |
| 編成単位 | 152.4mm毎 |
カタログ・取扱説明書
その他BT8シリーズ
- チェーンピッチ
25.4mm - 直線搬送用
- クローズタイプ
- ・安定搬送とコスト面の両立 BT8シリーズ
- ・チェーンピッチ25.4mmで中形容器の搬送に最適です。
- チェーンピッチ
25.4mm - 直線搬送用
- クローズタイプ
- マグネットタイプ
- ・プラスチックモジュラーチェーンBT8シリーズ
- ・平坦部搬送用に適したクローズタイプと傾斜部搬送に適したマグネットタイプをラインアップ。
- ・並列使いでのトレー搬送に最適です。
- チェーンピッチ
25.4mm - 直線搬送用
- オープンタイプ
- ・プラスチックモジュラーチェーンBT8シリーズ
- ・プレート上面に開孔があり、余分な潤滑剤や水分の除去に有効です。
- ・小物の安定搬送やスムーズな乗移りが可能です。
形番表示例
| BT | M | 8 | H | - | 3048 | - | LFG | - | TK | + | 80L | ||
| ｜ 形式 |
｜ ｜ ｜ ｜ |
｜ チェーンピッチ 8：25.4mm |
｜ 形式 |
｜ チェーン幅 3048：304.8mm |
｜ 仕様記号 |
｜ 特形記号 |
｜ リンク数 最小数2、最大数99999 |
||||||
| リンク形状
M：マグネットタイプ |
|||||||||||||
