MGシリーズ
- オーバランニングの代表機種です。
- コンパクトで高いトルク容量を持っています。
- 空転時の耐摩擦性が優れています。
- カップリングタイプ(MG－C)も品揃えしています。
- トルク範囲：314～176000N・m
特長
- ・コンパクトで高いトルク容量を持ち、中・低速オーバランニングに適しています。
- ・空転時の耐摩耗性に優れています。
- ・ローラチェーンカップリングを取付けた、MG-Cタイプも品揃えしています。
構造

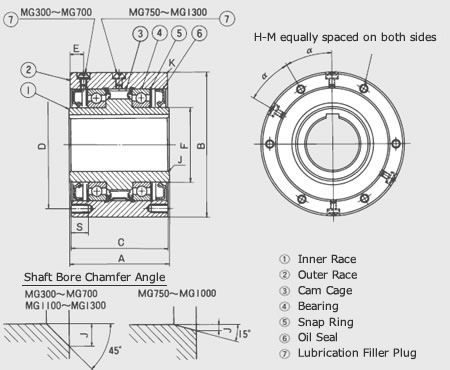

・MG (単品)
・MG-C (カップリングタイプ)
- (1) MGカムクラッチ
- (2) スプロケット A
- (3) スプロケット B
- (4) ローラチェーン
- (5) カップリングケース
- (6) トメネジ
- (7) アダプタ
形番表示例
・単品
| MG | 300 |
| ｜ シリーズ名 |
｜ サイズ |
・カップリングタイプ
| MG | 300 | C | - | LH |
| ｜ シリーズ名 |
｜ サイズ |
｜ カップリングタイプ |
｜ 構造図の矢印側から見た内輪のかみ合い方向 RH：右方向回転(C.W.)時かみ合い LH：左方向回転(C.C.W.)時かみ合い |
|
