产品信息 塑料模块链条
塑料模块链条是由塑料材质模块链节组合而成砖块状的输送带的一种，输送面宽阔，提供宽幅型和定宽型。

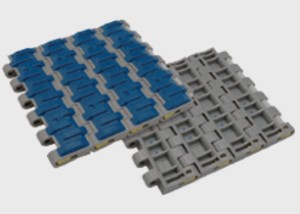

根据用途与搬运物的形状，可选择闭合型，开放型，网状型，刮板型，橡胶型，磁铁型。
提供种类多样的专用链轮，惰轮，塑料导轨，链条导件，轴承单元等链条关联配件。
塑料模块链条的特长
共通的特长
- 特点 1 所有零部件为塑料材质，轻量，易于使用。 >>详细
- 特点 2 链条的断连作业简单，可缩短部分维修，保养的时间。 >>详细
- 特点 3 品种丰富，可进行各种设计。 >>详细
所有零部件为塑料材质，轻量，易于使用。
塑料模块链条由塑料材质的模块链节，链销，插塞三个零件构成，比金属材质的链条轻。
链条的断连作业简单，可缩短部分维修，保养的时间。
断连时无需特别的工具，操作简单。各个型号的分解，连接方法请参考产品使用说明书。
| 宽幅型的止动销方式 | 定宽型的止动销方式 | |||
|---|---|---|---|---|

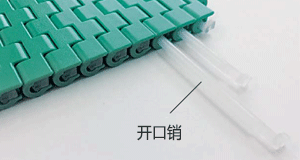

| 滑动插塞 | 插塞 | 扣合附件 | 开口销 | 带特殊段差的塑料销 |
 |
 |
 |
 |
 |
品种丰富，可进行各种设计。
不仅可用于水平搬运，还可用于倾斜，90°，180°，S形弯道，正反搬运，以及淋水装置。可对应各种设计布局与场所。

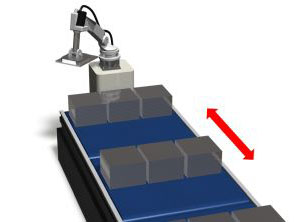

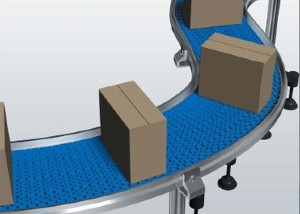

| 倾斜输送 | S形弯道搬运 | 正逆搬运 |
|---|---|---|
 |
 |
 |
宽幅/定宽型的特长
单一模块构成，可与相同系列的宽幅型组合使用，保持了塑料模块链条的特点，有助于输送机设计的共通化。
最适于宽幅输送机的单列隔行或分流。
铰链
链式

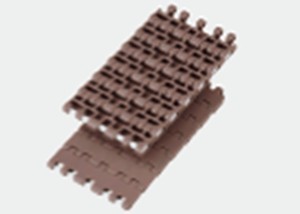

闭合型
- ・链板上面平滑无开孔。
- ・提供链条内置磁石的磁性类型。
直角转换输送型

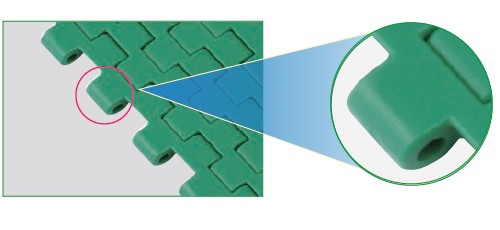

- ・本体单侧侧面为锥角，可90°变换输送。
- ・用于直角输送机的连结部，消除搬运物的残留。
- ・相对于行进方向，左侧或右侧有锥角。
- ※锥角：细长构造物的径/幅/厚度等的先端变细的状态

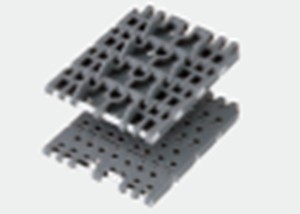

开放型
- ・链板上有开孔。
- ・与闭合型相比，洗净性能优异，最适于控水或冷却用途。

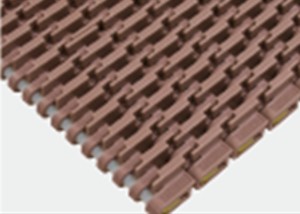

橡胶型
- ・搬运面为橡胶两色成型的高摩擦类型。
- ・用于倾斜搬运时可防止搬运物的滑落。
定宽型一览
规格相同的链条节距相同。
-
WT0700系列
(链条节距：7.5mm)- 闭合型
-
BT4系列
(链条节距：12.7mm)- 闭合型
-
WT1500系列
(链条节距：15mm)- 闭合型
- 直角转换输送型
-
WT1510系列
(链条节距：15mm)- 闭合型
-
BT8系列
(链条节距：25.4mm)- 闭合型
- 开放型
-
WT2500系列
(链条节距：25.4mm)- 闭合型
- 直角转换输送型
-
WT2510系列
(链条节距：25.4mm)- 闭合型
-
WT2520系列
(链条节距：25.4mm)- 闭合型
- 橡胶型
-
WTM2530系列
(链条节距：25.4mm)- 闭合型
-
WT3000系列
(链条节距：30mm)- 闭合型
-
WT3080系列
(链条节距：30mm)- 闭合型
- 开放型
-
WT3830系列
(链条节距：38.1mm)- 闭合型
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 7.5 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | - |
| 形式 | WT0705-M |
 |
|
| 链条宽度 mm | 30 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 15 | ||
|---|---|---|---|
| 用途 | 直线输送用 | ||
| 链式 | 闭合型 | ||
| - | 直角转换输送型 | ||
| 本体链条规格 | - | ||
| 销类型 | - | ||
| 销材质 | - | ||
| 链销形状 | - | ||
| 顶板厚度 | - | ||
| 推杆的材质 | - | ||
| 其他性能 | 带防蛇行附件 | 带防蛇形附件 （用于90°变换输送） |
|
| 形式 | WT1505G-M | WT1505GTO-M | WT1505TOD-M |
 |
 |
 |
|
| 链条宽度 mm | 75.8 | 82.8, 158.8 | 160 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 15 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | 带防蛇行附件 |
| 形式 | WT1515G-M |
 |
|
| 链条宽度 mm | 50, 100 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 25.4 | ||
|---|---|---|---|
| 用途 | 直线输送用 | ||
| 链式 | 闭合型 | ||
| - | 直角转换输送型 | ||
| 本体链条规格 | - | ||
| 销类型 | - | ||
| 销材质 | - | ||
| 链销形状 | - | ||
| 顶板厚度 | - | ||
| 推杆的材质 | - | ||
| 其他性能 | - | 带防蛇行附件 | 带防蛇形附件 （用于90°变换输送） |
| 形式 | WT2505-M | WT2505G-M | WT2505TOD-M |
 |
 |
 |
|
| 链条宽度 mm | 82.6, 114.3 | 160, 236.2 | |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 25.4 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | 带防蛇行附件 |
| 形式 | WT2515G-M |
 |
|
| 链条宽度 mm | 83.8 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 25.4 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| 磁铁型 | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | 带防蛇行附件 |
| 形式 | WTM2535G-M |
 |
|
| 链条宽度 mm | 82.6 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 25.4 | |
|---|---|---|
| 用途 | 直线输送用 | |
| 链式 | 闭合型 | |
| - | 橡胶型 | |
| 本体链条规格 | - | |
| 销类型 | - | |
| 销材质 | - | |
| 链销形状 | - | |
| 顶板厚度 | - | |
| 推杆的材质 | - | |
| 其他性能 | - | |
| 形式 | WT2525-M | WT2525VG-M |
 |
 |
|
| 链条宽度 mm | 100 | |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 30 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | 带防蛇行附件 |
| 形式 | WT3005G-M |
 |
|
| 链条宽度 mm | 75.8, 113.8 |
产品种类
※电机型号可阅览详细信息。
| 链条节距 mm | 38.1 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | 带防蛇行附件 |
| 形式 | WT3835G-M |
 |
|
| 链条宽度 mm | 82.6 |
