製品情報 プラスチックモジュラーチェーン
プラスチックモジュラーチェーンとは、プラスチック製のモジュールリンクをレンガ状に組み合わせることでワイドな搬送面が実現できるコンベヤベルトの一種で、幅広タイプと固定幅タイプがあります。
用途や搬送物の形状に合わせて「クローズタイプ」、「オープンタイプ」、「ネットタイプ」、「フライトタイプ」、「ラバータイプ」、「マグネットタイプ」などチェーンタイプが選択可能です。
専用スプロケット、アイドラ、プラレール、チェーンガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品も多数ラインアップしています。
また、コンベヤの設計が不要で形番のみで手配可能なプラスチックモジュラーチェーン標準コンベヤのWinCS miniもラインアップしています。
プラスチックモジュラーチェーンの特長
共通の特長
- 特長 1 全部品がプラスチックでできているため、軽量で取扱いが容易 >>詳しく見る
- 特長 2 チェーンの切継ぎ作業が容易で部分補修、メンテナンス時間の短縮が可能 >>詳しく見る
- 特長 3 豊富なラインアップにより様々なレイアウトが可能 >>詳しく見る
全部品がプラスチックでできているため、軽量で取扱いが容易

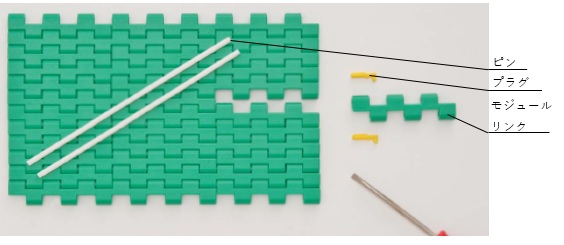

プラスチックモジュラーチェーンはプラスチック製の「モジュールリンク」、「ピン」、「プラグ」の3部品で構成されており金属製チェーンと比較しとても軽量です。
チェーンの切継ぎ作業が容易で部分補修、メンテナンス時間の短縮が可能
切継作業に特別な工具は不要で、簡単に切継作業が可能です。それぞれの分解・連結方法については各製品の取扱い説明書にてご確認ください。
| 幅広タイプのピン止め方式 | 固定幅タイプのピン止め方式 | |||
|---|---|---|---|---|
| スライドプラグ | プラグ | スナップアタッチメント | スリットピン | 特殊段付プラピン |
 |
 |
 |
 |
 |
豊富なラインアップにより様々なレイアウトが可能
水平搬送だけでなく傾斜搬送、90度・180度・S字カーブ搬送、正逆搬送、シャワー装置など、様々なレイアウトや環境、場所でご使用いただけます。
| 傾斜搬送 | S字カーブ搬送 | 正逆搬送 |
|---|---|---|
 |
 |
 |
幅広タイプ・固定幅タイプの特長
同一シリーズの幅広タイプと合わせてご使用頂く事で、コンベヤー設計の共通化が図れるプラモジュラーチェーンの特長をそのままに、単一モジュール構成のチェーンです。
幅広コンベヤーからの単列切出しや分流などの搬送に最適です。
ヒンジ
チェーンタイプ
クローズタイプ
- ・プレート上面は平滑で開孔なし
- ・チェーンにマグネットを組込んだマグネットタイプをラインアップ
トランスオーバータイプ
- ・本体片側側面がテーパになっており、90度変換移送が可能
- ・直交するコンベヤのつなぎ部に使用し、搬送物の残留を解消
- ・進行方向に対し右側テーパ、左側テーパあり
- ※テーパ：細長い構造物の径・幅・厚みなどが、先細りになっている状態
オープンタイプ
- ・プレート上面に開孔あり
- ・クローズタイプに比べ洗浄性に優れ、水切り用途や冷却用途に最適
ラバータイプ
- ・搬送面にラバーを二色成形(一体成形)した高摩擦なタイプ
- ・プレート上面の傾斜搬送でケースなどの搬送物の滑りを防止
固定幅タイプ一覧
シリーズが同じチェーンはチェーンピッチの数値が同じです。
-
WT0700シリーズ
(チェーンピッチ：7.5mm)- クローズタイプ
-
BT4シリーズ
(チェーンピッチ：12.7mm)- クローズタイプ
-
WT1500シリーズ
(チェーンピッチ：15mm)- クローズタイプ
- トランスオーバータイプ
-
WT1510シリーズ
(チェーンピッチ：15mm)- クローズタイプ
-
BT8シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- オープンタイプ
-
WT2500シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- トランスオーバータイプ
-
WT2510シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
-
WT2520シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
- ラバータイプ
-
WTM2530シリーズ
(チェーンピッチ：25.4mm)- クローズタイプ
-
WT3000シリーズ
(チェーンピッチ：30mm)- クローズタイプ
-
WT3080シリーズ
(チェーンピッチ：30mm)- クローズタイプ
- オープンタイプ
-
WT3830シリーズ
(チェーンピッチ：38.1mm)- クローズタイプ
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 7.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT0705-M |
 |
|
| チェーン幅 mm | 30 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 12.7 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | BTC4-M |
 |
|
| チェーン幅 mm | 50 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 15 | ||
|---|---|---|---|
| 用途 | 直線搬送用 | ||
| チェーンタイプ | クローズタイプ | ||
| - | トランスオーバータイプ | ||
| 本体チェーン仕様 | - | ||
| ピンタイプ | - | ||
| ピン材質 | - | ||
| ピン形状 | - | ||
| トッププレート厚み mm | - | ||
| プッシャ材質 | - | ||
| その他機能 | 蛇行防止アタッチメントあり | 蛇行防止アタッチメントあり 90度変換移送用 |
|
| 形式 | WT1505G-M | WT1505GTO-M | WT1505TOD-M |
 |
 |
 |
|
| チェーン幅 mm | 75.8 | 82.8, 158.8 | 160 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 15 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | 蛇行防止アタッチメントあり |
| 形式 | WT1515G-M |
 |
|
| チェーン幅 mm | 50, 100 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 | ||
|---|---|---|---|
| 用途 | 直線搬送用 | ||
| チェーンタイプ | クローズタイプ | ||
| - | トランスオーバータイプ | ||
| 本体チェーン仕様 | - | ||
| ピンタイプ | - | ||
| ピン材質 | - | ||
| ピン形状 | - | ||
| トッププレート厚み mm | - | ||
| プッシャ材質 | - | ||
| その他機能 | - | 蛇行防止アタッチメントあり | 蛇行防止アタッチメントあり 90度変換移送用 |
| 形式 | WT2505-M | WT2505G-M | WT2505TOD-M |
 |
 |
 |
|
| チェーン幅 mm | 82.6, 114.3 | 160, 236.2 | |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | 蛇行防止アタッチメントあり |
| 形式 | WT2515G-M |
 |
|
| チェーン幅 mm | 83.8 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| マグネットタイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | 蛇行防止アタッチメントあり |
| 形式 | WTM2535G-M |
 |
|
| チェーン幅 mm | 82.6 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 | |
|---|---|---|
| 用途 | 直線搬送用 | |
| チェーンタイプ | クローズタイプ | |
| - | ラバータイプ | |
| 本体チェーン仕様 | - | |
| ピンタイプ | - | |
| ピン材質 | - | |
| ピン形状 | - | |
| トッププレート厚み mm | - | |
| プッシャ材質 | - | |
| その他機能 | - | |
| 形式 | WT2525-M | WT2525VG-M |
 |
 |
|
| チェーン幅 mm | 100 | |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 30 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | 蛇行防止アタッチメントあり |
| 形式 | WT3005G-M |
 |
|
| チェーン幅 mm | 75.8, 113.8 |
ラインアップ
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 38.1 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | 蛇行防止アタッチメントあり |
| 形式 | WT3835G-M |
 |
|
| チェーン幅 mm | 82.6 |
