プラスチックモジュラーチェーン　WT1515VG-W形

特長

ベルトコンベヤからの置換えに最適なプラスチックモジュラーチェーンWT1510シリーズに、傾斜搬送に適したラバータイプをラインアップしました。

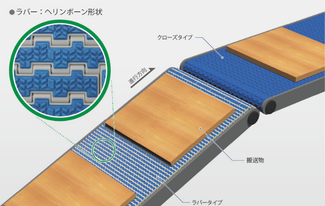

二色成形(異材質一体成形)で、搬送面にヘリンボーン形状のラバーを取り付けたことで搬送面が高摩擦となり、傾斜搬送時の搬送物の滑りを抑制します。

二色成形されたラバーにより、最大傾斜角度20°(※1)での傾斜搬送が可能です。

また、搬送物の材質や使用環境に応じ、「標準」と「ウレタン」の2種類から最適なラバー材質を
お選びいただけます。

■標準仕様：耐加水分解性に優れ、一般的な傾斜搬送に幅広く対応。

■ウレタン仕様：優れた耐摩耗性により、鏡面搬送物への擦れ・摩耗粉の付着を抑制(※2)

ラバー仕様比較(◎：優位性あり ○：標準レベル ×：劣る)
		耐摩耗性	摩擦力	耐加水分解性	ラバー接着性
ウレタン		◎	◎	×	○
標準		○	○	○	◎

※1) 最大傾斜角度は無潤滑での目安となります。搬送条件、仕様によって異なります。

※2) ガラス搬送における比較試験結果はこちらから

(ドラッグで移動できます)

標準仕様

ガラス表面にラバーの擦れ跡や摩耗粉の付着が見られる。

ウレタン仕様

ガラス表面の擦れ・付着が少ない。

※当社試験条件による

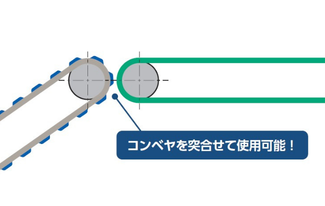

WT1515VG-W形(ラバータイプ)は、コンベヤ間に受け渡し板を挟まずコンベヤを突合せて使用することができるので、搬送物を次工程へスムーズに移載することができます。

コンベヤベルトと同様の50mm幅、100mm幅に対応でき、ベルトコンベヤからの置換に最適です。

面倒なコンベヤ設計の工数をゼロに! 形番だけでオーダーできるコンベヤユニットWinCS miniに対応しています。

チェーン幅50mm、100mmはプラグ一体のスリットピン方式を採用しています。
メンテナンスが容易で部分補修が可能です。

※)1.従来の本体ピン＋プラグ止め方式にも対応いたします。

2.チェーン幅150mm幅以上は本体ピン＋プラグ止め方式となります。

スリットピン方式

本体ピン＋プラグ止め方式

下記は当社が推奨する業界です。

搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。

選定の際の目安としてご活用ください。

記載されていない用途・条件がございましたら当社まで問合せください。

推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)

用途

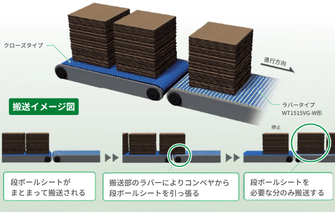

■段ボールシートの切り出し搬送
クローズタイプのコンベヤから、高摩擦なラバータイプへ突合せでスムーズに搬送。
搬送部のラバーが段ボールシートを確実にグリップして引っ張り、必要な分のみを正確に切り出して搬送する用途に最適です。

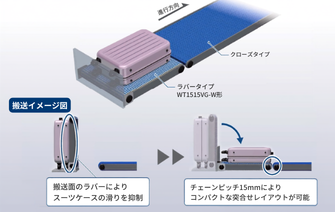

■スーツケースの搬送
小ピッチ(チェーンピッチ15mm)の特性を活かし、デッドスペースを抑えたコンパクトなコンベヤ突合せレイアウトが可能。
搬送面の高摩擦ラバーが底面をしっかりグリップするため、スーツケースの滑りや転倒を抑制します。
