大形コンベヤスプロケット　スマート取替シリーズ

スマート取替シリーズは、大形コンベヤチェーン用の歯部交換構造スプロケットです。
軸を抜かずに歯部のみ交換できるため、交換作業の負担を軽減します。
高所設置設備や複数枚使用設備など、従来交換に手間を要していた条件下でも効率的なメンテナンスが可能です。
用途に応じて各タイプをラインアップしています。

特長

3つの「スマート」

＊軸から引き抜かずに歯部の取替えが可能
＊チェッカーズアイ^®が取替え時期をお知らせ
＊3種類のタイプで幅広い使用環境に対応

タイプ	分割タイプ	リング替歯タイプ	ブロック替歯タイプ

特長	スプロケット(歯部・ハブ部)を二分割してかんたん取替え・軸穴部の隙間なく2分割したスプロケット・ハブ部のボルトを締付けて取付け・他の部品を取外すことなく分割スプロケットの取替えが可能・全てのローラ形式に対応	リング状の替歯でかんたん取替え・取付ベースにリング状の替歯をボルト・ナットで締結・取付ベースを軸から外すことなく歯部のみの取替えが可能・全てのローラ形式に対応	耐摩耗性をもったブロック状の歯部でかんたん取替え・取付ベースにブロック状の替歯をボルト・ナットで締結・取付ベースを取外すことなくブロック替歯の取替えが可能・替歯1つあたりの質量が最も軽く取扱いが容易

タイプ

分割タイプ

リング替歯タイプ

ブロック替歯タイプ

特長

スプロケット(歯部・ハブ部)を二分割して
かんたん取替え

分割タイプ

・軸穴部の隙間なく2分割したスプロケット
・ハブ部のボルトを締付けて取付け
・他の部品を取外すことなく分割スプロケットの取替えが可能
・全てのローラ形式に対応

リング状の替歯で
かんたん取替え

リング替歯タイプ

・取付ベースにリング状の替歯をボルト・ナットで締結
・取付ベースを軸から外すことなく歯部のみの取替えが可能
・全てのローラ形式に対応

耐摩耗性をもったブロック状の歯部で
かんたん取替え

ブロック替歯タイプ

・取付ベースにブロック状の替歯をボルト・ナットで締結
・取付ベースを取外すことなくブロック替歯の取替えが可能
・替歯1つあたりの質量が最も軽く取扱いが容易

チェッカーズアイ^® (取替え時期お知らせマーク)

スプロケットの取替えタイミングをひと目で判定できます。

従来の点検

摩耗部と歯形ゲージの隙間を判定

チェッカーズアイ^®による点検

歯の摩耗が進み、マークに達すると使用限界です。

選択可能な歯部締結方式

リング替歯タイプ / ブロック替歯タイプでは、歯部のボルト・ナットの締結方式を、点溶接取付 / ハードロックナット取付のいずれかから選択可能です。

点溶接取付

ハードロック^®ナット取付

ハードロック^®はハードロック工業の登録商標です。

ハードロックナット取付仕様の特長

ハードロックナット取付仕様は、溶接不要で火気を使わない安全施工。
振動に強く、交換作業を効率化する取替向けナット仕様です。
振動に強い理由は、以下のゆるみ止め原理によるものです。

ゆるみ止めの原理

凹凸２種類のナットで構成されており、締め付けナットであるくさび型の偏心加工を施した凸ナットを最初に締め付け、次にロックナットの役割を持つ真円加工の凹ナットをかぶせるように締付けます。
こうすることで凸ナットのねじ部全体がボルト側に押し付けられ、一方で凹ナットのねじ部全体が逆側のボルトねじ部に押し付けられる作用が働きます。

【引用】ハードロック工業株式会社ホームページより
※ハードロックナット取付仕様はハードロック工業のハードロックナットを使用しています。

※注意

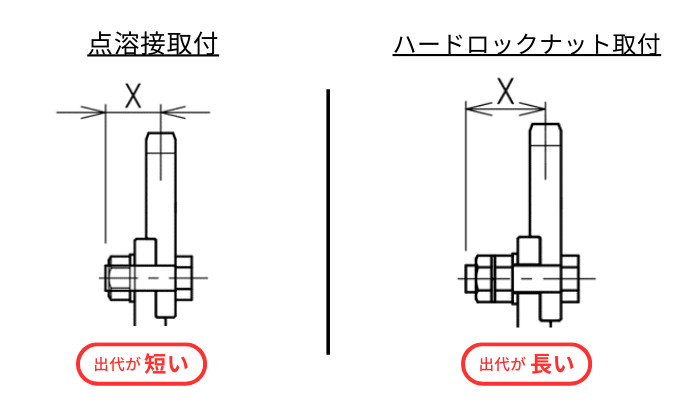

点溶接取付とハードロックナット取付では、ナットの出代が異なります。
装置やチェーン、バケット、エプロンなどに干渉しないかをご確認ください。

注)
X寸法は寸法表をご確認ください。
GA4アタッチメント付チェーンを使用する場合、GA4アタッチメントがハードロックナット取付側にあると干渉します。
GA4アタッチメントとハードロックナット取付側は、同じにならないようご注意ください。
ハードロックナットの取付位置のご指定も可能ですのでご相談ください。

スマート取替シリーズを用いたソリューション事例

スマート取替シリーズを活用し、課題解決した事例をご紹介します。

事例 1 | 作業工数とコストの大幅削減

スプロケット軸を取り外さずに、摩耗した歯部のみを交換可能に。
作業工数、設備停止時間、コストの削減を実現しました。

事例を見る

事例 2 | 長寿命化と保全効率向上

特形リング替歯の採用により耐久性を向上。
交換頻度を抑え、保全作業の効率化につなげた事例です。

事例を見る

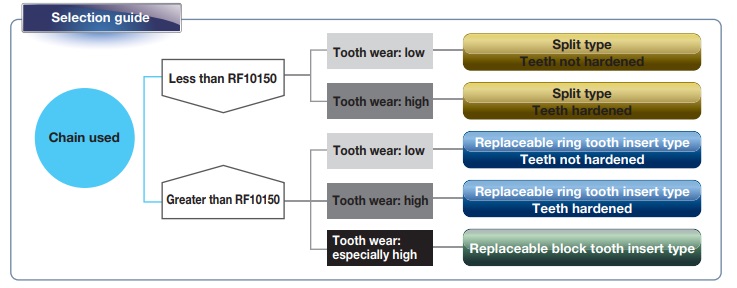

使用条件に応じたタイプ選定の目安は以下ご参照ください。

セレクションガイド

カタログ・取扱説明書

形番表示例

分割タイプ

RF10150	S	10T	-	BW	Q	-	S	TS	-	E
｜対応チェーン形番	｜｜	｜｜		｜ハブ形式 BW：　溶接片ハブ CW：　溶接両ハブ	｜歯先硬化処理 N：歯先硬化なし Q：歯先硬化処理		｜｜｜｜｜	｜｜		｜チェッカーズアイ
ローラ形式		歯数						｜分割タイプ
							スマート取替シリーズ

リング替歯タイプ

RF26300	S	10T	-	BW1	Q	-	S	RK	-	E
｜対応チェーン形番	｜｜	｜｜		｜ハブ形式 BW1：　溶接片ハブ CW1：　溶接両ハブ	｜歯先硬化処理 N：歯先硬化なし Q：歯先硬化処理		｜｜｜｜｜｜｜	｜｜		｜チェッカーズアイ
ローラ形式		歯数						｜リング替歯タイプ RK：点溶接 RN：ハードロックナット
							スマート取替シリーズ
※替歯用形番(取替時のみの対応です)
RF26300	S	10T	-	RE	Q	-	S	RK	-	E
				｜取替用				｜ RK：点溶接 RN：ハードロックナット
(スプロケット1個分の替歯、ボルト、座金、ナットを1セットとしています。) (注)仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。

ブロック替歯タイプ

RF12200	S	10T	-	BW1	Q	-	S	BK	-	E
｜対応チェーン形番	｜｜	｜｜		｜ハブ形式 BW1：　溶接片ハブ CW1：　溶接両ハブ	｜歯先硬化処理 N：歯先硬化なし Q：歯先硬化処理		｜｜｜｜｜｜｜	｜｜		｜チェッカーズアイ
ローラ形式		歯数						｜ブロック替歯タイプ BK：点溶接 BN：ハードロックナット
							スマート取替シリーズ
※替歯用形番(取替時のみの対応です)
RF12200	S	10T	-	RE	Q	-	S	BK	-	E
				｜取替用				｜ BK：点溶接 BN：ハードロックナット
(スプロケット1個分の替歯、ボルト、ナットおよび専用接着剤を1セットとしています。) (注)仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。　　取付ベースの歯数と異なる数量の替歯の製作はご対応しかねます。

商品一覧

【製品に関する注意事項】
・歯数、ハブ径などが下表と異なるスプロケットも製作可能な場合がありますのでご相談ください。
・歯の外径とバケット、エプロンなどとの干渉がないかを確認してください。
・各替歯の合わせ部分には隙間があります。
・表内の形番の□には、歯先硬化の有無(Q・N) / 取付形式が入ります。表内の形番の■には歯数が入ります。
・表中の「-」は対応不可の品種です。
・表中の概算質量はローラ形式Sの場合の質量です。その他のローラ形式の質量についてはお問合せください。
・取付け・取外しの手順については取扱説明書をご参照ください。

分割タイプ

品種・寸法一覧

※形番クリックで詳細情報を表示します。

サイズ	チェーンピッチ	歯幅	ローラ形式	ハブ形式	BW	CW
サイズ	チェーンピッチ	歯幅	ローラ形式	形式
RF03075	75	12	R	基本形番	RF03075R■T-BW□-STS-E	RF03075R■T-CW□-STS-E
RF03075	75	12		歯数	8/10/12	8/10/12
RF03100	100	12		基本形番	RF03100R■T-BW□-STS-E	RF03100R■T-CW□-STS-E
RF03100	100	12		歯数	6/8/10/12	6/8/10/12
RF05100	100	18		基本形番	RF05100R■T-BW□-STS-E	RF05100R■T-CW□-STS-E
RF05100	100	18		歯数	8/10/12	8/10/12
RF05125	125	18		基本形番	RF05125R■T-BW□-STS-E	RF05125R■T-CW□-STS-E
RF05125	125	18		歯数	6/8/10/12	6/8/10/12
RF05150	150	18		基本形番	RF05150R■T-BW□-STS-E	RF05150R■T-CW□-STS-E
RF05150	150	18		歯数	6/8/10/12	6/8/10/12
RF10100	100	22		基本形番	RF10100R■T-BW□-STS-E	RF10100R■T-CW□-STS-E
RF10100	100	22		歯数	8/10/12	8/10/12
RF10125	125	22		基本形番	RF10125R■T-BW□-STS-E	RF10125R■T-CW□-STS-E
RF10125	125	22		歯数	6/8/10/12	6/8/10/12
RF10150	150	22		基本形番	RF10150R■T-BW□-STS-E	RF10150R■T-CW□-STS-E
RF10150	150	22		歯数	6/8/10/12	6/8/10/12
RF214	101.6	24		基本形番	RF214R■T-BW□-STS-E	RF214R■T-CW□-STS-E
RF214	101.6	24		歯数	8/10/12	8/10/12
RF430	101.6	18		基本形番	RF430R■T-BW□-STS-E	RF430R■T-CW□-STS-E
RF430	101.6	18		歯数	6/8/10/12	6/8/10/12
RF450	101.6	22		基本形番	RF450R■T-BW□-STS-E	RF450R■T-CW□-STS-E
RF450	101.6	22		歯数	6/8/10/12	6/8/10/12
RF650	152.4	22		基本形番	RF650R■T-BW□-STS-E	RF650R■T-CW□-STS-E
RF650	152.4	22		歯数	6/8/10/12	6/8/10/12
RF03075	75	9	F	基本形番	RF03075F■T-BW□-STS-E	RF03075F■T-CW□-STS-E
RF03075	75	9		歯数	8/10/12	8/10/12
RF03100	100	9		基本形番	RF03100F■T-BW□-STS-E	RF03100F■T-CW□-STS-E
RF03100	100	9		歯数	6/8/10/12	6/8/10/12
RF05100	100	12		基本形番	RF05100F■T-BW□-STS-E	RF05100F■T-CW□-STS-E
RF05100	100	12		歯数	8/10/12	8/10/12
RF05125	125	12		基本形番	RF05125F■T-BW□-STS-E	RF05125F■T-CW□-STS-E
RF05125	125	12		歯数	6/8/10/12	6/8/10/12
RF05150	150	12		基本形番	RF05150F■T-BW□-STS-E	RF05150F■T-CW□-STS-E
RF05150	150	12		歯数	6/8/10/12	6/8/10/12
RF10100	100	15		基本形番	RF10100F■T-BW□-STS-E	RF10100F■T-CW□-STS-E
RF10100	100	15		歯数	8/10/12	8/10/12
RF10125	125	15		基本形番	RF10125F■T-BW□-STS-E	RF10125F■T-CW□-STS-E
RF10125	125	15		歯数	6/8/10/12	6/8/10/12
RF10150	150	15		基本形番	RF10150F■T-BW□-STS-E	RF10150F■T-CW□-STS-E
RF10150	150	15		歯数	6/8/10/12	6/8/10/12
RF450	101.6	15		基本形番	RF450F■T-BW□-STS-E	RF450F■T-CW□-STS-E
RF450	101.6	15		歯数	6/8/10/12	6/8/10/12
RF650	152.4	18		基本形番	RF650F■T-BW□-STS-E	RF650F■T-CW□-STS-E
RF650	152.4	18		歯数	6/8/10/12	6/8/10/12
RF03075	75	12	S	基本形番	RF03075S■T-BW□-STS-E	RF03075S■T-CW□-STS-E
RF03075	75	12		歯数	8/10/12	8/10/12
RF03100	100	12		基本形番	RF03100S■T-BW□-STS-E	RF03100S■T-CW□-STS-E
RF03100	100	12		歯数	6/8/10/12	6/8/10/12
RF05075	75	18		基本形番	RF05075S■T-BW□-STS-E	RF05075S■T-CW□-STS-E
RF05075	75	18		歯数	8/10/12	8/10/12
RF05100	100	18		基本形番	RF05100S■T-BW□-STS-E	RF05100S■T-CW□-STS-E
RF05100	100	18		歯数	8/10/12	8/10/12
RF05125	125	18		基本形番	RF05125S■T-BW□-STS-E	RF05125S■T-CW□-STS-E
RF05125	125	18		歯数	6/8/10/12	6/8/10/12
RF05150	150	18		基本形番	RF05150S■T-BW□-STS-E	RF05150S■T-CW□-STS-E
RF05150	150	18		歯数	6/8/10/12	6/8/10/12
RF10100	100	22		基本形番	RF10100S■T-BW□-STS-E	RF10100S■T-CW□-STS-E
RF10100	100	22		歯数	8/10/12	8/10/12
RF10125	125	22		基本形番	RF10125S■T-BW□-STS-E	RF10125S■T-CW□-STS-E
RF10125	125	22		歯数	6/8/10/12	6/8/10/12
RF10150	150	22		基本形番	RF10150S■T-BW□-STS-E	RF10150S■T-CW□-STS-E
RF10150	150	22		歯数	6/8/10/12	6/8/10/12
RF205	78.11	28		基本形番	RF205S■T-BW□-STS-E	RF205S■T-CW□-STS-E
RF205	78.11	28		歯数	10/12	10/12
RF214	101.6	24		基本形番	RF214S■T-BW□-STS-E	RF214S■T-CW□-STS-E
RF214	101.6	24		歯数	8/10/12	8/10/12
RF430	101.6	18		基本形番	RF430S■T-BW□-STS-E	RF430S■T-CW□-STS-E
RF430	101.6	18		歯数	6/8/10/12	6/8/10/12
RF450	101.6	22		基本形番	RF450S■T-BW□-STS-E	RF450S■T-CW□-STS-E
RF450	101.6	22		歯数	6/8/10/12	6/8/10/12
RF650	152.4	22		基本形番	RF650S■T-BW□-STS-E	RF650S■T-CW□-STS-E
RF650	152.4	22		歯数	6/8/10/12	6/8/10/12

リング替歯タイプ

品種・寸法一覧

※形番クリックで詳細情報を表示します。

サイズ	チェーンピッチ	歯幅	ローラ形式	ハブ形式	BW1	CW1
サイズ	チェーンピッチ	歯幅	ローラ形式	形式
RF10150	150	22	R	基本形番	RF10150R■T-BW1□-SR□-E	RF10150R■T-CW1□-SR□-E
RF10150	150	22		歯数	10/12	10/12
RF12200	200	28		基本形番	RF12200R■T-BW1□-SR□-E	RF12200R■T-CW1□-SR□-E
RF12200	200	28		歯数	8/10/12	8/10/12
RF12250	250	28		基本形番	RF12250R■T-BW1□-SR□-E	RF12250R■T-CW1□-SR□-E
RF12250	250	28		歯数	8/10/12	8/10/12
RF17200	200	40		基本形番	RF17200R■T-BW1□-SR□-E	RF17200R■T-CW1□-SR□-E
RF17200	200	40		歯数	10/12	10/12
RF17250	250	40		基本形番	RF17250R■T-BW1□-SR□-E	RF17250R■T-CW1□-SR□-E
RF17250	250	40		歯数	8/10/12	8/10/12
RF17300	300	40		基本形番	RF17300R■T-BW1□-SR□-E	RF17300R■T-CW1□-SR□-E
RF17300	300	40		歯数	8/10/12	8/10/12
RF26250	250	45		基本形番	RF26250R■T-BW1□-SR□-E	RF26250R■T-CW1□-SR□-E
RF26250	250	45		歯数	8/10/12	8/10/12
RF26300	300	45		基本形番	RF26300R■T-BW1□-SR□-E	RF26300R■T-CW1□-SR□-E
RF26300	300	45		歯数	8/10/12	8/10/12
RF36300	300	55		基本形番	RF36300R■T-BW1□-SR□-E	RF36300R■T-CW1□-SR□-E
RF36300	300	55		歯数	8/10/12	8/10/12
RF6205	152.4	28		基本形番	RF6205R■T-BW1□-SR□-E	RF6205R■T-CW1□-SR□-E
RF6205	152.4	28		歯数	10/12	10/12
RF10150	150	15	F	基本形番	RF10150F■T-BW1□-SR□-E	RF10150F■T-CW1□-SR□-E
RF10150	150	15		歯数	10/12	10/12
RF12200	200	18		基本形番	RF12200F■T-BW1□-SR□-E	RF12200F■T-CW1□-SR□-E
RF12200	200	18		歯数	8/10/12	8/10/12
RF12250	250	18		基本形番	RF12250F■T-BW1□-SR□-E	RF12250F■T-CW1□-SR□-E
RF12250	250	18		歯数	8/10/12	8/10/12
RF17200	200	28		基本形番	RF17200F■T-BW1□-SR□-E	RF17200F■T-CW1□-SR□-E
RF17200	200	28		歯数	10/12	10/12
RF17250	250	28		基本形番	RF17250F■T-BW1□-SR□-E	RF17250F■T-CW1□-SR□-E
RF17250	250	28		歯数	8/10/12	8/10/12
RF17300	300	28		基本形番	RF17300F■T-BW1□-SR□-E	RF17300F■T-CW1□-SR□-E
RF17300	300	28		歯数	8/10/12	8/10/12
RF26250	250	30		基本形番	RF26250F■T-BW1□-SR□-E	RF26250F■T-CW1□-SR□-E
RF26250	250	30		歯数	8/10/12	8/10/12
RF26300	300	30		基本形番	RF26300F■T-BW1□-SR□-E	RF26300F■T-CW1□-SR□-E
RF26300	300	30		歯数	8/10/12	8/10/12
RF36300	300	33.7		基本形番	RF36300F■T-BW1□-SR□-E	RF36300F■T-CW1□-SR□-E
RF36300	300	33.7		歯数	8/10/12	8/10/12
RF6205	152.4	18		基本形番	RF6205F■T-BW1□-SR□-E	RF6205F■T-CW1□-SR□-E
RF6205	152.4	18		歯数	10/12	10/12
RF10150	150	22	S	基本形番	RF10150S■T-BW1□-SR□-E	RF10150S■T-CW1□-SR□-E
RF10150	150	22		歯数	10/12	10/12
RF12200	200	28		基本形番	RF12200S■T-BW1□-SR□-E	RF12200S■T-CW1□-SR□-E
RF12200	200	28		歯数	8/10/12	8/10/12
RF12250	250	28		基本形番	RF12250S■T-BW1□-SR□-E	RF12250S■T-CW1□-SR□-E
RF12250	250	28		歯数	8/10/12	8/10/12
RF17200	200	40		基本形番	RF17200S■T-BW1□-SR□-E	RF17200S■T-CW1□-SR□-E
RF17200	200	40		歯数	10/12	10/12
RF17250	250	40		基本形番	RF17250S■T-BW1□-SR□-E	RF17250S■T-CW1□-SR□-E
RF17250	250	40		歯数	8/10/12	8/10/12
RF17300	300	40		基本形番	RF17300S■T-BW1□-SR□-E	RF17300S■T-CW1□-SR□-E
RF17300	300	40		歯数	8/10/12	8/10/12
RF26200	200	45		基本形番	RF26200S■T-BW1□-SR□-E	RF26200S■T-CW1□-SR□-E
RF26200	200	45		歯数	10/12	10/12
RF26250	250	45		基本形番	RF26250S■T-BW1□-SR□-E	RF26250S■T-CW1□-SR□-E
RF26250	250	45		歯数	8/10/12	8/10/12
RF26300	300	45		基本形番	RF26300S■T-BW1□-SR□-E	RF26300S■T-CW1□-SR□-E
RF26300	300	45		歯数	8/10/12	8/10/12
RF36250	250	55		基本形番	RF36250S■T-BW1□-SR□-E	RF36250S■T-CW1□-SR□-E
RF36250	250	55		歯数	10/12	10/12
RF36300	300	55		基本形番	RF36300S■T-BW1□-SR□-E	RF36300S■T-CW1□-SR□-E
RF36300	300	55		歯数	8/10/12	8/10/12
RF6205	152.4	28		基本形番	RF6205S■T-BW1□-SR□-E	RF6205S■T-CW1□-SR□-E
RF6205	152.4	28		歯数	10/12	10/12

ブロック替歯タイプ

品種・寸法一覧

※形番クリックで詳細情報を表示します。

サイズ	チェーンピッチ	歯幅	ローラ形式	ハブ形式	BW1	CW1
サイズ	チェーンピッチ	歯幅	ローラ形式	形式
RF10150	150	22	S	基本形番	RF10150S■T-BW1Q-SB□-E	RF10150S■T-CW1Q-SB□-E
RF10150	150	22		歯数	10/12	10/12
RF12200	200	28		基本形番	RF12200S■T-BW1Q-SB□-E	RF12200S■T-CW1Q-SB□-E
RF12200	200	28		歯数	10/12	10/12
RF17200	200	40		基本形番	RF17200S■T-BW1Q-SB□-E	RF12250S■T-CW1Q-SB□-E
RF17200	200	40		歯数	10/12	10/12
RF17250	250	40		基本形番	RF17250S■T-BW1Q-SB□-E	RF17200S■T-CW1Q-SB□-E
RF17250	250	40		歯数	10/12	10/12
RF26200	200	45		基本形番	RF26200S■T-BW1Q-SB□-E	RF17250S■T-CW1Q-SB□-E
RF26200	200	45		歯数	10/12	10/12
RF26250	250	45		基本形番	RF26250S■T-BW1Q-SB□-E	RF17300S■T-CW1Q-SB□-E
RF26250	250	45		歯数	10/12	10/12
RF26300	300	45		基本形番	RF26300S■T-BW1Q-SB□-E	RF26250S■T-CW1Q-SB□-E
RF26300	300	45		歯数	10/12	10/12
RF6205	152.4	28		基本形番	RF6205S■T-BW1Q-SB□-E	RF26300S■T-CW1Q-SB□-E
RF6205	152.4	28		歯数	10/12	10/12
