プラシリーズ 長ストローク＆高荷重 TKHP-R形
- 最大1500m対応、長ストローク・高荷重・屋外対応ケーブルベヤ
- ・最大1500mまでの移動ストロークに対応できます。
- ・内幅を1mm毎に設定でき、部品の組立や交換も容易です。
- ・ボルト連結のため、厳しい環境でも耐久性が抜群です。
- ・耐摩耗性に優れたアルミニウム製のアームにより、ケーブルの保護性が高いです。
- ・本商品の選定・ご注文には当社との打ち合わせが必要です。
お見積りやご相談のみでも承りますので、お問い合わせシートを記入いただき、当社へお問い合わせください。
Catalogs ・Instruction Manuals

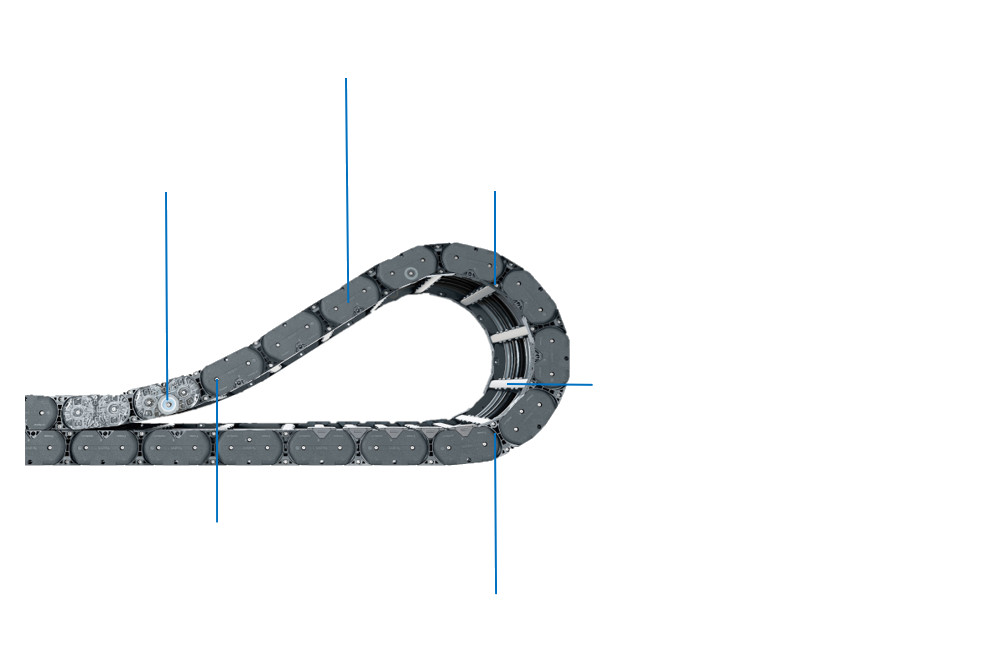

Features
内蔵したローラにより最大移動ストローク1500mを実現。
屋外や過酷な環境での使用可能
紫外線劣化が起こる屋外でも使用可能
フラットな表面により、ゴミが溜まりにくく、稼働不良のリスクを低減
高頻度・高速での走行が可能
ローラによる転がり構造なので滑らかに走行
ローラはゴミが詰まりにくい構造でメンテナンスが不要
アーム外れによる 機械停止リスクを低減
ボルトで連結されているため、アームやロックステイが外れるリスクを回避

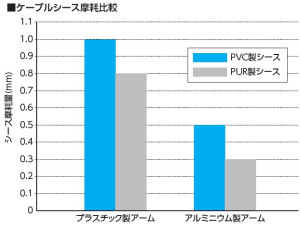

ケーブルが摩耗しにくい
耐摩耗性に優れたアルミニウム製アームを採用
プラスチック製に比べ、ケーブルの損傷リスクを低減
作業負担を軽減
リンク連結はボルト固定なので、確実かつ簡単に組立・分解することが可能
スナップフィットのような力を入れる作業は不要
お客様の要求スペースに合わせた内幅が設定可能
アルミ製アームにより、内幅を1mm毎に変更可能
従来方式との比較(ケーブルリール方式・カーテンレール方式)

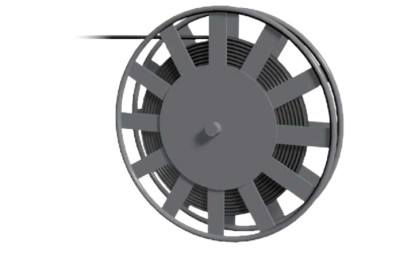

ケーブルリール方式からの置き換え
 |
 |
 |
| ケーブルリール方式 | TKHP-R形 | |||
|---|---|---|---|---|
| 部品点数が多く メンテナンスが困難 |
 |
|
メンテナンスフリー |  |
| リールドラム分の スペースが必要 |
 |
コンパクトに設置可能 |  |
|
| 専用モータや 制御ユニットが必要 |
|
動力源・制御盤が不要 (稼働部に設置するのみ) |
|
|
| 低速・低加速度に限定 |  |
高速・高加速度に対応可能 |  |
|
| ケーブルの損傷に気づきにくい カスタマイズされたケーブルのため修理困難 |
ケーブルの点検・交換が容易 | |||
| ケーブルに常にテンションがかかる | ケーブルへの負荷は最小限 | |||
| ケーブルが長い(移動ストローク分必要) | ケーブルが短い(移動ストロークの約半分) | |||
| カスタマイズした専用ケーブルが必要 (動力ケーブル・制御ケーブルを複合) ケーブルの追加が困難 |
多種多様なケーブルの保護が可能 光ファイバーや細いケーブルも収納可能 ケーブルの追加が簡単 |
|||

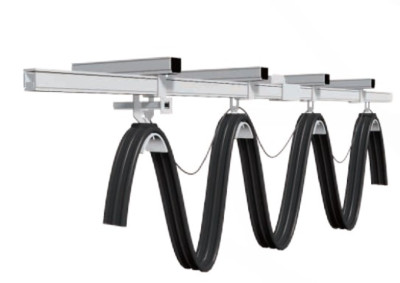

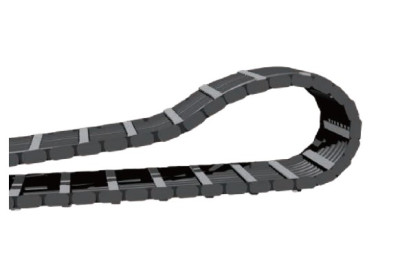

カーテンレール方式からの置き換え
 |
|
|
| カーテンレール方式 | TKHP-R形 | |||
|---|---|---|---|---|
| ケーブル交換が困難 |  |
|
ケーブルの点検・交換が容易 |  |
| 強風に弱い |  |
強風に強い |  |
|
| 低速・低加速度に限定 |  |
高速・高加速度に対応可能 |  |
|
| ケーブルの曲げ規制が かからず負荷が大きい |
 |
ケーブルへの負荷は最小限 |  |
|
| 消耗部品が多い | メンテナンスフリー | |||
| 垂れ下げスペースが必要 | コンパクトに設置可能 | |||
| ケーブルが長い(稼働ストローク×130%必要) | ケーブルが短い(移動ストロークの約半分) | |||
| 専用ケーブルが必要 | 多種多様なケーブルの保護が可能 光ファイバーや細いケーブルも収納可能 強風に強い 動力源・制御盤が不要 (稼働部に設置するのみ) |
|||

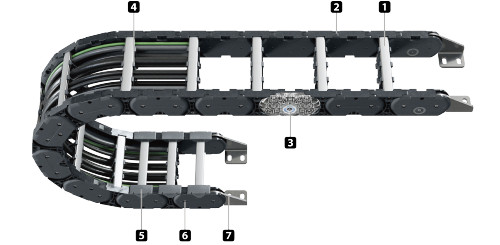

Construction
(1) Arm (ステイ) (Aluminum made )
(1mm毎にサイズ変更可能)
(2) Links (Plastic )
(3) 内蔵ローラ
(4) Divider
(5) スライドシュ
《※オプション 内蔵ローラとの併用不可》
(6) ボルト (ステンレス製)
(7) Mounting brackets/steel brackets (ステンレス製)
Accessories
※様々なアクセサリをご用意しております。お客様の使用条件に合わせて、ご提案します。

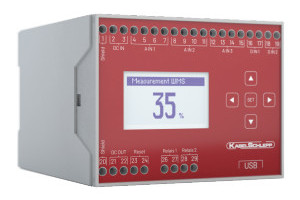

モニタリングシステム
ケーブルベヤの押し引き力をモニタリングします。
自動緊急停止システムとして使用できます。

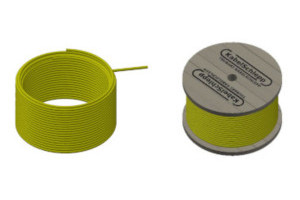

Cable
ケーブルベヤ方式での長ストロークの稼働に
最適なケーブルです。

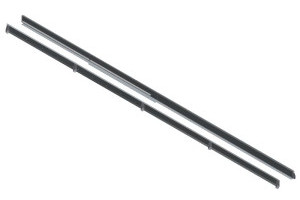

Guide rail
ケーブルベヤが蛇行なく稼働できるように案内します。
(スチールまたはステンレス製)
据付・アフターサービス
据付工事および据付確認に対応しております。
現場の条件やお客様の要望により一部制限が生じる場合もございますが、最適な方法で対応できるようご相談を承ります。
商品購入後のアフターサービスもご用意がございます。
取扱サポートや点検・診断サービスなど、各種アフターサービス(つばきプロサービス)をぜひご活用ください。
List of Models
※Click the name for more information.
| Cable/Hose maximum outer diameter mm |
Inner height mm |
Inner width mm |
Bending radius mm |
Pitch mm |
Product name |
|---|---|---|---|---|---|
| 46 | 58 | 100～800 | 240・300・350・400 | 85 | TKHP85-R |
| 73 | 92 | 100～800 | 250・310・360・500 | 90 | TKHP90-R |
