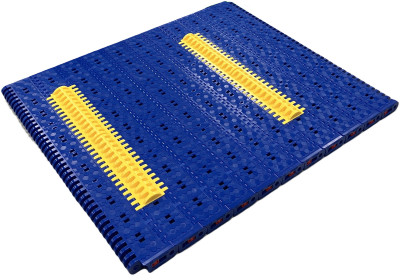

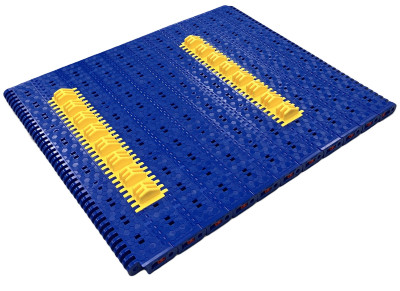

塑料模块链条　WT6306-W型

链接产品详细信息
  • 链条节距
    63.5mm
  • 直线输送用
  • 开放型
  • 强力型
  • 拥有塑料模块链条史上最大的容许张力，是一款用于载重型物体和长距离搬运的链条。
  • 非常适用于车辆装配、车辆检查等需要载重型物体及长距离搬运的输送机。

特点

  • ・拥有椿本塑料模块链条史上最大的容许张力。

    优秀的负载抗拉强度（刚度）可以有效减少链条的脉动。

    整体均为塑料材质，和其他类似产品（销为不锈钢材质）相比其重量减少了约25%更为轻量化。

新旧产品的容许张力对比

新旧产品的容许张力对比

  • ・超过100m的输送机也可以使用。

    当满足下述条件时，可以用于超过100m的长距离输送机进行搬运。

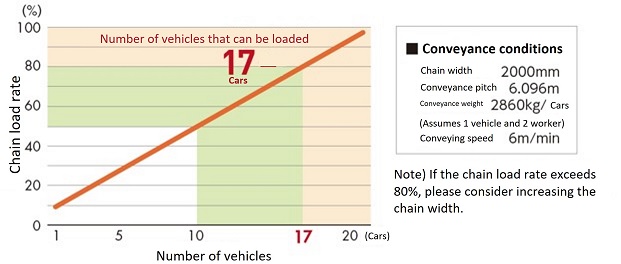

积载台数-容许张力表

积载台数-容许张力表

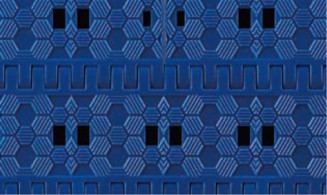

  • ・链条表面的特殊凹凸构造，具有防滑效果。

    链条表面的形状在作业时不易滑倒，卡阻。

  • ・链板上有排水孔可以有效减少链板积水。

    可使用于淋雨试验等设备。

排水孔

  • ・采用滑动时插塞，防止链销脱落。

    链条的拆卸和连接非常简单，不需要使用特殊工具辅助，徒手就可以进行部分修补。

注)采用本链条以及链轮时，请确认使用条件(用途，输送物，机长，环境，速度，温度等）后咨询敝公司。

■用途

推荐行业用途

有可能因搬运能力（输送机的速度），搬运物（重量/形状），环境，用途等原因无法使用。

选型请参考。

未记载的用途与使用条件请咨询敝公司。


推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)

搬运尺寸
(重量)		 行业
制罐 饮料 轮胎 机械零部件相关 物流 化学药品 生产面包・食品 二次电池 半导体・
太阳光面板关联
大 △ △ ○ ● ● △ △ △ △
中 △ △ ○ ● ● △ △ △ △
小 △ △ ○ ○ ○ △ △ △ △

用途

  • ■搬运车辆➕工作人员
  • ■车辆装配工序
  • ■装配完成后的车辆检查工序（包含淋雨试验）

产品一览

※电机型号可阅览详细信息。

链条节距 mm 63.5
用途 直线输送用
链式 开放型
强力型
本体链条规格 -
销类型 -
销材质 -
链销形状 -
顶板厚度 -
推杆的材质 -
其他性能 -
形式 WT6306-W
链条宽度 mm 400～
构成单位 每100mm

目录・使用说明书

根据输送条件/链条材质/存在问题等进行链条选型。
