プラスチックモジュラーチェーン WT6306-W形
- チェーンピッチ
63.5mm - 直線搬送用
- オープンタイプ
- 強力タイプ
- プラスチックモジュラーチェーン史上最も高い許容張力をもつ重荷重・長機長用チェーン
- 車両組立や検査工程などの重荷重・長機長コンベヤでの使用に最適です。
特長
-
・つばきプラスチックモジュラーチェーン史上、最も高い許容張力
優れた耐荷重伸び性能（剛性）により脈動の抑制にも効果的です。
オールプラスチックチェーンのため、他社製品(ステンレスピン仕様)と比べ約25%の軽量化を実現しました。

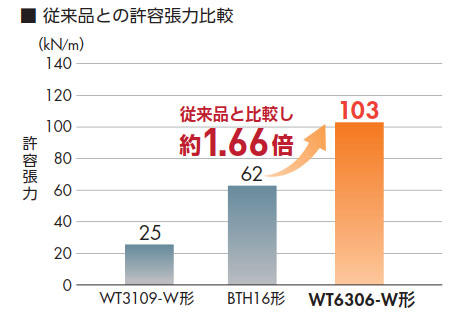

従来品との許容張力比較
-
・機長100mを超える長機長コンベヤに対応
下記搬送条件で機長100mを超える長機長搬送が可能です。

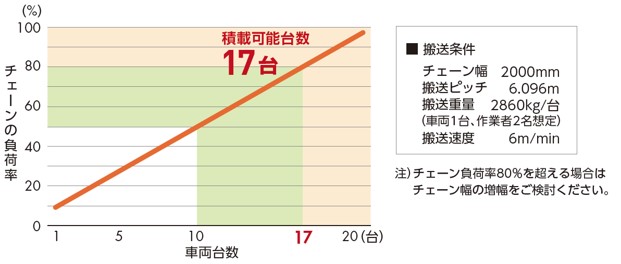

積載台数-許容張力表
-
・チェーン上面の特殊な凹凸により、滑り止め効果を発揮
チェーン上面での作業で滑りにくく引掛りにくい形状です。
-
・プレート上面の水抜き穴により水溜りを抑制
シャワーテスタなどの水の掛かる環境下でご使用いただけます。
-
・ピン抜け防止機構にスライド式プラグを採用
チェーンの切継ぎ作業が容易で、特殊な工具なしにお客様の手で部分補修が可能です。
注)本チェーン及び適用スプロケットの採用をご検討の際には、使用条件(用途、搬送物、機長、雰囲気、速度、温度など)をご確認の上、当社までお問い合わせください。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 中 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 小 | △ | △ | ○ | ○ | ○ | △ | △ | △ | △ |
用途
- ■車両+作業者搬送
- ■車両組立工程
- ■完成車両の検査工程(シャワーテスタ含)
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 63.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | オープンタイプ |
| 強力タイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT6306-W |
|
|
| チェーン幅 mm | 400～ |
| 編成単位 | 100mm毎 |
カタログ・取扱説明書
形番表示例
| WT | 63 | 06 | - | W400 | - | B | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ リンク数 最小数2、最大数99999 |
|||
| リンク形状 |
W：mm
400：400mm |
|||||||
| 06：オープンタイプ | ||||||||
