MG系列

产品照片
  • 超越类型的代表性机型。
  • 构造紧凑,高扭矩容量。
  • 空转时的耐磨损性能优异。
  • 提供联轴器类型(MG-C)。
  • 扭矩范围:314~176000N・m

特点

  • ・构造紧凑,高扭矩,适于中低速超越用途。
  • ・空转时的耐磨损性能优异。
  • ・提供安装列滚子链联轴器的MG-C类型。

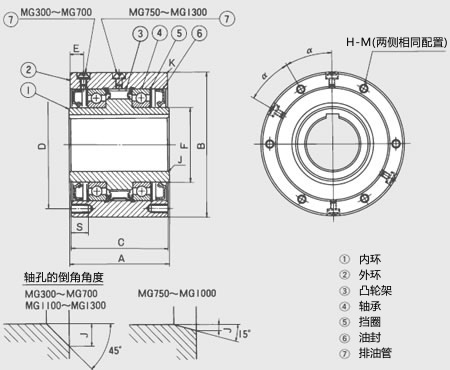

结构

・MG (单品)

构造图

・MG-C (联轴器型)

构造图
  • (1) MG凸轮离合器
  • (2) 链轮 A
  • (3) 链轮 B
  • (4) 滚子链
  • (5) 联轴器箱体
  • (6) 固定螺栓
  • (7) 适配轴套

型号示例

・单品

MG 300

系列名

尺寸

・联轴器型

MG 300 C - LH

系列名

尺寸

联轴器型

从构造图箭头侧表示的咬合方向。
RH:右啮合
LH:左啮合
