止动带轮 S型
- 最标准类型的止动带轮
- ＊强力联结，可用于超级PX同步带。
- ＊平接安装，轻量，节省空间。
- ＊提供采用超硬铝合金“S型铝材”的本体类型，和无电解镀镍的本体类型。
- ＊可有效发挥轻量化和低惯性。
特点
- ＊强力，无背隙联结轴和带轮。
- ＊无需键槽，轴向止动件，定位与位相配合简单。
- ＊使用少量螺钉即可安装固定。
- ＊使用型号即可下单，无需轴孔加工图纸。
1. 缔结原理

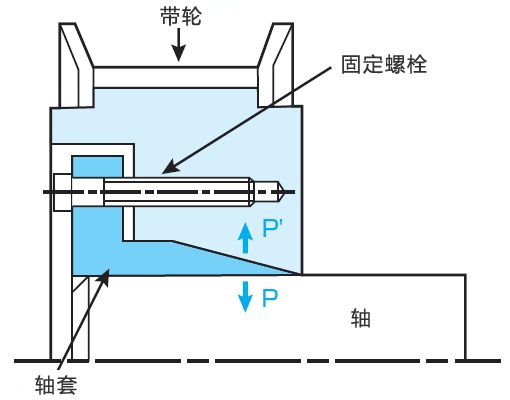

同步带轮的内径和轴套的外径成为锥形，使用螺栓固定后，同步带轮在锥面滑动。
因为楔形作用，产生推压轴以及锥形内面的P・P'力。
通过P・P'力，发生将同步带轮和轴强力联结的摩擦力。
＊点击浏览放大图。
2. 止动带轮 S型 表面处理规格
止动带轮S类型采用无电解镍镉涂层规格。
-
・带轮本体・槽缝进行无电解镀镍加工，螺栓采用特殊涂层。
・强力无背隙联结，提高耐腐蚀性，不需润滑油，实现无油联结。
目录・使用说明书
产品型号一览
※点击型号可显示详细信息。
| 类型 | 节距 mm |
材质 | 基本型号 | 齿数范围 | 使用带宽 mm | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | 40 | 60 | ||||||
| 止动 带轮 S |
 |
2 | 止动带轮C规格支持2mm节距。 | |||||||
| 3 | 止动带轮C规格和止动带轮N规格支持3mm节距。 | |||||||||
| 5 | 碳素钢 | P5M10AF-□S□□□ P5M10BF-□S□□□ |
24T～72T | ○ | ||||||
| P5M15AF-□S□□□ | ○ | |||||||||
| P5M25AF-□S□□□ | ○ | |||||||||
| 铝 | P5M10AF-A-□S□□□ P5M10BF-A-□S□□□ |
24T～60T | ○ | |||||||
| P5M15AF-A-□S□□□ | ○ | |||||||||
| P5M25AF-A-□S□□□ | ○ | |||||||||
| 表面处理规格 | P5M10AF-□S□□□-K | 25T～72T | ○ | |||||||
| P5M15AF-□S□□□-K | ○ | |||||||||
| P5M25AF-□S□□□-K | ○ | |||||||||
| 8 | 碳素钢 | P8M15AF-□S□□□ P8M15BF-□S□□□ |
20T～72T | ○ | ||||||
| P8M25AF-□S□□□ P8M25BF-□S□□□ |
○ | |||||||||
| P8M40AF-□S□□□ P8M40BF-□S□□□ |
○ | |||||||||
| P8M60AF-□S□□□ P8M60BF-□S□□□ |
28T～72T | ○ | ||||||||
| 铝 | P8M15AF-A-□S□□□ | 20T～60T | ○ | |||||||
| P8M25AF-A-□S□□□ | ○ | |||||||||
| P8M40AF-A-□S□□□ | 24T～60T | ○ | ||||||||
| 表面处理规格 | P8M15AF-□S□□□-K | 20T～72T | ○ | |||||||
| P8M25AF-□S□□□-K | ○ | |||||||||
| P8M40AF-□S□□□-K | 24T～72T | ○ | ||||||||
| P8M60AF-□S□□□-K | 26T～72T | ○ | ||||||||
| 14 | 碳素钢 | P14M40AF-□S□□□ P14M40BF-□S□□□ |
28T～72T | ○ | ||||||
| P14M60AF-□S□□□ P14M60BF-□S□□□ |
○ | |||||||||
| 铝 | --- | |||||||||
| 表面处理规格 | P14M40AF-□S□□□-K | 28T～50T | ○ | |||||||
| P14M60AF-□S□□□-K | 28T～50T | ○ | ||||||||
