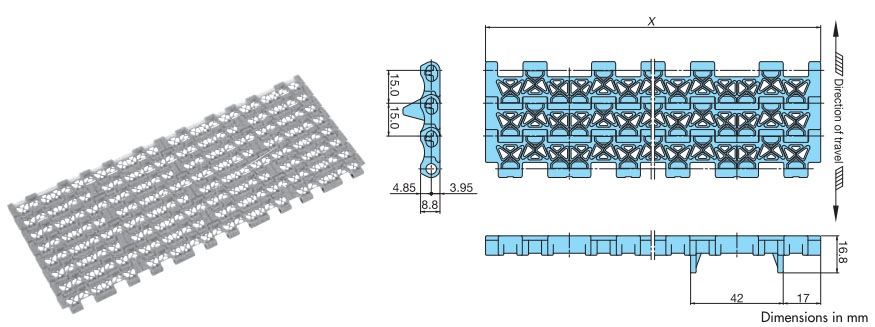

プラスチックモジュラーチェーンBTN5-A形　主要諸元

注記
　1.「○」：注文生産品、「△」：注文生産品（都度見積品）。
　　上記チェーン仕様表に記載の無い仕様については製作できません。
　2.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。
　　使用される条件（温度・速度など）により異なるため、チェーンの能力線図を参照ください。
　　上記チェーン仕様表の最大許容張力はチェーン幅1mに合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容張力）にて算出してください。
　3.使用温度範囲の(60)はウェット条件の場合です。ピン材質をステンレス製ピンに変更すれば60～80℃のウェット条件で使用可能です。
　　ただし、チェーンの初期全長は若干長くなり、チェーン質量は大きくなります。当社にお問合せください。
　4.一体形スプロケットWT-N1500-12T30を使用する場合、蛇行防止アタッチメントありモジュールにかかるスプロケットのキーの長さを30mmにしてください。
　5.蛇行防止アタッチメントありの場合、チェーン概略質量は上記チェーン仕様表の質量より0.5kg/m増えます。（アタッチメントは2リンク毎、チェーンの片側のみ取付けています。）
　6.チェーン幅は76mm単位が標準編成です。カタログに掲載しているチェーン幅以上も製作いたします。
　　チェーン幅3648mm以上のチェーンに関しては、当社までお問合せください。
　7.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで-0.2%（20℃時）程度です。
　　またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は20℃を基準として標準シリーズは0.00012/℃です。
　8.WT1500シリーズ用スプロケットが使用できます。
