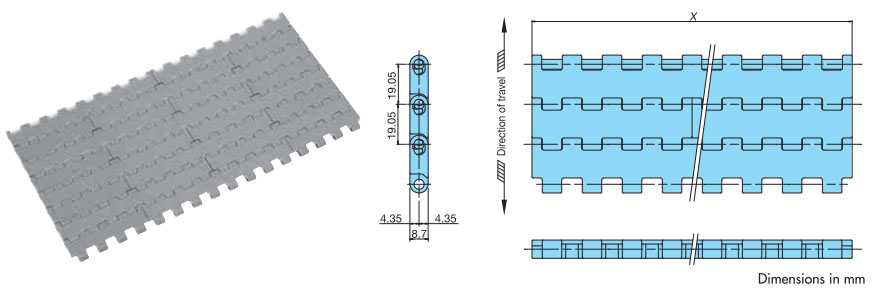

プラスチックモジュラーチェーンBTC6形　主要諸元

注記
　1.「○」：注文生産品、「△」：注文生産品（都度見積品）。
　　上記チェーン仕様表に記載の無い仕様については製作できません。
　2.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。
　　使用される条件（温度・速度など）により異なるため、チェーンの能力線図を参照ください。
　　上記チェーン仕様表の最大許容張力はチェーン幅1mに合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容張力）にて算出してください。
　3.使用温度範囲の(カッコ内数値)はウェット条件の場合です。ピン材質をステンレス製ピンに変更すれば60～80℃のウェット条件で使用可能です。
　　この場合、チェーンの初期全長は約+1%となります。チェーン概略質量は耐熱・高速(KV250)仕様と同一になります。
　4.2013年10月よりモジュール表面仕上げが鏡面仕上げからシボ加工仕上げに変更になりました。（耐衝撃（DIA・DIY）仕様、耐熱・高速（KV）仕様、低温（LTW）仕様を除く）
　5.チェーン幅は76.2mm単位が標準編成です。カタログに掲載しているチェーン幅以上も製作いたします。
　　特殊幅の編成およびチェーン幅2514.6mm以上のチェーンに関しては、当社までお問合せください。
　6.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで-0.3%（20℃時）程度です。
　　またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は20℃を基準として標準シリーズは0.00012/℃、高温（HTW）仕様は0.00011/℃です。
　　耐熱・高速（KV250）仕様については当社までお問合せください。
