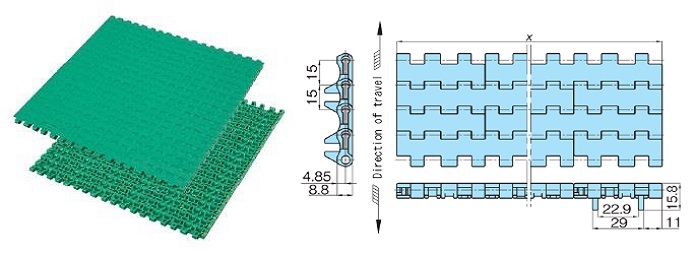

プラスチックモジュラーチェーンWT1515G-W形　主要諸元

注記
　1.「○」：注文生産品、「△」：注文生産品（都度見積品）。
　　上記チェーン仕様表に記載の無い仕様については製作できません。
　2.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。

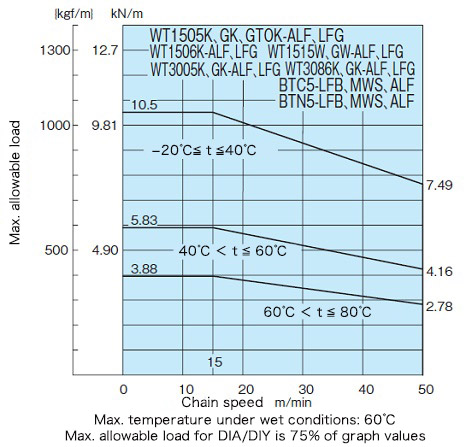

　　使用される条件（温度・速度など）により異なるため、チェーンの能力線図を参照ください。
　　上記チェーン仕様表の最大許容張力はチェーン幅1mに合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容張力）にて算出してください。
　3.許容速度の(カッコ内数値)は超高分子量ポリエチレン製ノーズバーを使用した場合の値です。
　　SJ-CNO(特殊ポリアミド)製ノーズバーを使用する場合、潤滑なしでご使用ください。
　4.使用温度範囲の(カッコ内数値)はウェット条件の場合です。
　5.一体形スプロケットWT-N1500-12T30を使用する場合、蛇行防止アタッチメントありモジュールにかかるスプロケットのキーの長さを20mmにしてください。
　6.一体形スプロケットWT-S1500形（削加工タイプ）を使用する場合、スプロケットのハブ直径を加工する必要があります。
　7.チェーン幅は50mm単位が標準編成です。カタログに掲載しているチェーン幅以上も製作いたします。
　　チェーン幅2300mm以上のチェーンに関しては、当社までお問合せください。
　8.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで-0.5%（20℃時）程度です。
　　またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は20℃を基準として標準シリーズは0.00012/℃です。
　9.WT1515G-W形のチェーン幅50mmは、固定幅タイプWT1515G-M50をご使用ください。
　10.WT1515G-W100は、固定幅タイプWT1515G-M100と蛇行防止アタッチメントの箇所が異なりますのでご注意ください。
