プラスチックモジュラーチェーンWT1505GTO-K形　主要諸元

WT1505GTO-K


特長

  • ・幅広と幅狭のプラスチック製モジュールをレンガ状に組合せ、ワイドな搬送面を実現し大量搬送が可能です。
  • ・チェーンピッチ=15mmの小ピッチで、小形軽量容器に最適です。
  • ・シンプルな4部品構成で部分取替えが容易で、メンテナンス時間を短縮出来ます。
  • ・チェーン端面に鍔が付いているので、直交搬送に最適です。
  • ・オールエンプラ製チェーンのため、軽量で取扱いが容易です。

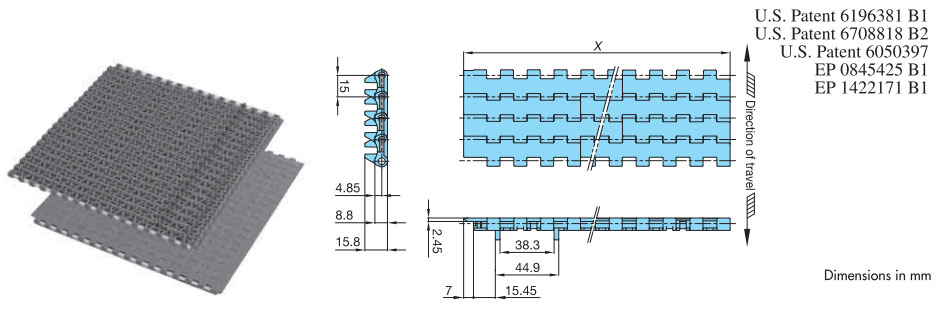

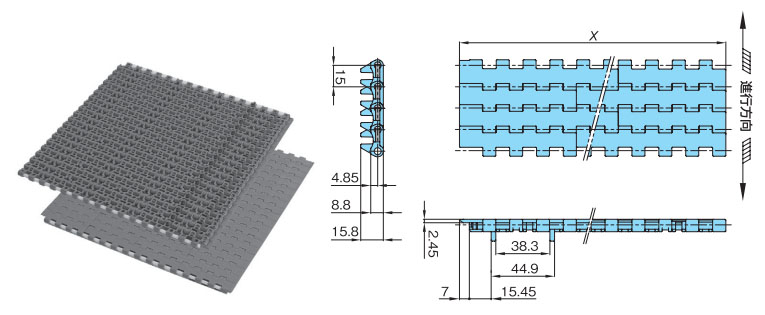

[クリックで拡大]
PDF外形図

図面ライブラリへ

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

※ CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

主要諸元・価格・納期

チェーンピッチ mm 開孔率 % バックベンド半径 mm
15 2 15

標準シリーズ

仕様
(クリックで仕様毎の
詳細を表示します。)		 仕様記号 外観色 対応 最大
許容張力
kN/m		 チェーン
概略質量
kg/m2		 許容速度
m/min		 使用温度範囲
ﾟC		 ピン材質 プラグ材質 プラグ外観色 能力線図
潤滑有 潤滑なし
普通
(帯電防止有)　		 なし グレー △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
普通
(帯電防止有)　		 B ブルー △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-B 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-B 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-B 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-B 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-B 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-B 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-B 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-B 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-B 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-B 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-B 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-B 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-B 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-B 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-B 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-B 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-B 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-B 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-B 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-B 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-B 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-B 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-B 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-B 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-B 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-B 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-B 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-B 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-B 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-B 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-B 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-B 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-B 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-B 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-B 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-B 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-B 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-B 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-B 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-B 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-B 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-B 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-B 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-B 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-B 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-B 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-B 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
普通
(帯電防止有)　		 BL スカイブルー △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-BL 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-BL 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-BL 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-BL 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-BL 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-BL 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-BL 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-BL 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-BL 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-BL 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-BL 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-BL 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-BL 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-BL 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-BL 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-BL 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-BL 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-BL 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-BL 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-BL 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-BL 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-BL 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-BL 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-BL 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-BL 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-BL 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-BL 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-BL 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-BL 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-BL 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-BL 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-BL 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-BL 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-BL 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-BL 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-BL 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-BL 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-BL 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-BL 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-BL 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-BL 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-BL 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-BL 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-BL 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-BL 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-BL 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-BL 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
低摩擦･耐摩耗　 LFW ホワイト △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-LFW 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-LFW 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-LFW 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-LFW 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-LFW 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-LFW 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-LFW 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-LFW 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-LFW 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-LFW 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-LFW 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-LFW 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-LFW 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-LFW 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-LFW 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-LFW 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-LFW 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-LFW 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-LFW 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-LFW 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-LFW 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-LFW 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-LFW 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-LFW 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-LFW 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-LFW 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-LFW 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-LFW 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-LFW 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-LFW 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-LFW 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-LFW 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-LFW 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-LFW 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-LFW 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-LFW 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-LFW 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-LFW 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-LFW 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-LFW 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-LFW 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-LFW 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-LFW 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-LFW 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-LFW 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-LFW 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-LFW 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
低摩擦･耐摩耗　 LFG グリーン ○ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー 能力線図を表示
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-LFG 235.6 240 2.47 1.58 ¥576 お問合せください
WT1505GTO-K12-LFG 311.8 240 3.27 2.09 ¥702 お問合せください
WT1505GTO-K15-LFG 388 240 4.07 2.60 ¥840 お問合せください
WT1505GTO-K18-LFG 464.2 240 4.87 3.11 ¥966 お問合せください
WT1505GTO-K21-LFG 540.4 120 5.67 3.62 ¥1,100 お問合せください
WT1505GTO-K24-LFG 616.6 120 6.47 4.14 ¥1,230 お問合せください
WT1505GTO-K27-LFG 692.8 120 7.27 4.65 ¥1,350 お問合せください
WT1505GTO-K30-LFG 769 120 8.07 5.16 ¥1,480 お問合せください
WT1505GTO-K33-LFG 845.2 120 8.87 5.67 ¥1,610 お問合せください
WT1505GTO-K36-LFG 921.4 120 9.67 6.18 ¥1,730 お問合せください
WT1505GTO-K39-LFG 997.6 120 10.4 6.69 ¥1,860 お問合せください
WT1505GTO-K42-LFG 1073.8 120 11.2 7.20 ¥1,990 お問合せください
WT1505GTO-K45-LFG 1150 120 12.0 7.71 ¥2,120 お問合せください
WT1505GTO-K48-LFG 1226.2 120 12.8 8.22 ¥2,240 お問合せください
WT1505GTO-K51-LFG 1302.4 100 13.6 8.73 ¥2,380 お問合せください
WT1505GTO-K54-LFG 1378.6 100 14.4 9.24 ¥2,500 お問合せください
WT1505GTO-K57-LFG 1454.8 100 15.2 9.75 ¥2,620 お問合せください
WT1505GTO-K60-LFG 1531 100 16.0 10.26 ¥2,760 お問合せください
WT1505GTO-K63-LFG 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-LFG 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-LFG 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-LFG 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-LFG 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-LFG 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-LFG 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-LFG 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-LFG 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-LFG 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-LFG 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-LFG 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-LFG 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-LFG 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-LFG 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-LFG 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-LFG 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-LFG 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-LFG 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-LFG 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-LFG 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-LFG 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-LFG 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-LFG 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-LFG 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-LFG 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-LFG 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-LFG 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-LFG 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
低摩擦･耐摩耗　 LFB ブラウン △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-LFB 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-LFB 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-LFB 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-LFB 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-LFB 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-LFB 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-LFB 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-LFB 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-LFB 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-LFB 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-LFB 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-LFB 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-LFB 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-LFB 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-LFB 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-LFB 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-LFB 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-LFB 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-LFB 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-LFB 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-LFB 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-LFB 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-LFB 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-LFB 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-LFB 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-LFB 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-LFB 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-LFB 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-LFB 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-LFB 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-LFB 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-LFB 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-LFB 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-LFB 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-LFB 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-LFB 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-LFB 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-LFB 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-LFB 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-LFB 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-LFB 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-LFB 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-LFB 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-LFB 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-LFB 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-LFB 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-LFB 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
超低摩擦･耐摩耗　 ALF ライトブルー ○ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー 能力線図を表示
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-ALF 235.6 240 2.47 1.58 ¥576 お問合せください
WT1505GTO-K12-ALF 311.8 240 3.27 2.09 ¥702 お問合せください
WT1505GTO-K15-ALF 388 240 4.07 2.60 ¥840 お問合せください
WT1505GTO-K18-ALF 464.2 240 4.87 3.11 ¥966 お問合せください
WT1505GTO-K21-ALF 540.4 120 5.67 3.62 ¥1,100 お問合せください
WT1505GTO-K24-ALF 616.6 120 6.47 4.14 ¥1,230 お問合せください
WT1505GTO-K27-ALF 692.8 120 7.27 4.65 ¥1,350 お問合せください
WT1505GTO-K30-ALF 769 120 8.07 5.16 ¥1,480 お問合せください
WT1505GTO-K33-ALF 845.2 120 8.87 5.67 ¥1,610 お問合せください
WT1505GTO-K36-ALF 921.4 120 9.67 6.18 ¥1,730 お問合せください
WT1505GTO-K39-ALF 997.6 120 10.4 6.69 ¥1,860 お問合せください
WT1505GTO-K42-ALF 1073.8 120 11.2 7.20 ¥1,990 お問合せください
WT1505GTO-K45-ALF 1150 120 12.0 7.71 ¥2,120 お問合せください
WT1505GTO-K48-ALF 1226.2 120 12.8 8.22 ¥2,240 お問合せください
WT1505GTO-K51-ALF 1302.4 100 13.6 8.73 ¥2,380 お問合せください
WT1505GTO-K54-ALF 1378.6 100 14.4 9.24 ¥2,500 お問合せください
WT1505GTO-K57-ALF 1454.8 100 15.2 9.75 ¥2,620 お問合せください
WT1505GTO-K60-ALF 1531 100 16.0 10.26 ¥2,760 お問合せください
WT1505GTO-K63-ALF 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-ALF 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-ALF 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-ALF 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-ALF 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-ALF 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-ALF 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-ALF 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-ALF 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-ALF 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-ALF 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-ALF 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-ALF 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-ALF 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-ALF 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-ALF 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-ALF 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-ALF 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-ALF 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-ALF 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-ALF 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-ALF 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-ALF 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-ALF 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-ALF 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-ALF 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-ALF 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-ALF 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-ALF 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
低摩擦　 NLF ダークグレー ○ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー お問合せください
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-NLF 235.6 240 2.47 1.58 ¥618 お問合せください
WT1505GTO-K12-NLF 311.8 240 3.27 2.09 ¥756 お問合せください
WT1505GTO-K15-NLF 388 240 4.07 2.60 ¥914 お問合せください
WT1505GTO-K18-NLF 464.2 240 4.87 3.11 ¥1,060 お問合せください
WT1505GTO-K21-NLF 540.4 120 5.67 3.62 ¥1,200 お問合せください
WT1505GTO-K24-NLF 616.6 120 6.47 4.14 ¥1,350 お問合せください
WT1505GTO-K27-NLF 692.8 120 7.27 4.65 ¥1,500 お問合せください
WT1505GTO-K30-NLF 769 120 8.07 5.16 ¥1,640 お問合せください
WT1505GTO-K33-NLF 845.2 120 8.87 5.67 ¥1,780 お問合せください
WT1505GTO-K36-NLF 921.4 120 9.67 6.18 ¥1,930 お問合せください
WT1505GTO-K39-NLF 997.6 120 10.4 6.69 ¥2,060 お問合せください
WT1505GTO-K42-NLF 1073.8 120 11.2 7.20 ¥2,200 お問合せください
WT1505GTO-K45-NLF 1150 120 12.0 7.71 ¥2,360 お問合せください
WT1505GTO-K48-NLF 1226.2 120 12.8 8.22 ¥2,500 お問合せください
WT1505GTO-K51-NLF 1302.4 100 13.6 8.73 ¥2,640 お問合せください
WT1505GTO-K54-NLF 1378.6 100 14.4 9.24 ¥2,800 お問合せください
WT1505GTO-K57-NLF 1454.8 100 15.2 9.75 ¥2,940 お問合せください
WT1505GTO-K60-NLF 1531 100 16.0 10.26 ¥3,080 お問合せください
WT1505GTO-K63-NLF 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-NLF 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-NLF 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-NLF 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-NLF 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-NLF 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-NLF 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-NLF 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-NLF 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-NLF 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-NLF 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-NLF 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-NLF 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-NLF 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-NLF 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-NLF 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-NLF 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-NLF 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-NLF 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-NLF 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-NLF 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-NLF 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-NLF 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-NLF 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-NLF 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-NLF 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-NLF 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-NLF 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-NLF 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
低摩擦　 WR ダークグリーン △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-WR 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-WR 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-WR 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-WR 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-WR 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-WR 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-WR 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-WR 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-WR 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-WR 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-WR 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-WR 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-WR 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-WR 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-WR 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-WR 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-WR 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-WR 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-WR 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-WR 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-WR 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-WR 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-WR 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-WR 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-WR 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-WR 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-WR 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-WR 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-WR 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-WR 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-WR 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-WR 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-WR 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-WR 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-WR 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-WR 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-WR 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-WR 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-WR 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-WR 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-WR 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-WR 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-WR 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-WR 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-WR 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-WR 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-WR 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください

高機能シリーズ

仕様
(クリックで仕様毎の
詳細を表示します。)		 仕様記号 外観色 対応 最大
許容張力
kN/m		 チェーン
概略質量
kg/m2		 許容速度
m/min		 使用温度範囲
ﾟC		 ピン材質 プラグ材質 プラグ外観色 能力線図
潤滑有 潤滑なし
低摩擦･耐摩耗　 HG ネイビーブルー △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-HG 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-HG 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-HG 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-HG 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-HG 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-HG 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-HG 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-HG 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-HG 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-HG 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-HG 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-HG 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-HG 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-HG 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-HG 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-HG 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-HG 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-HG 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-HG 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-HG 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-HG 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-HG 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-HG 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-HG 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-HG 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-HG 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-HG 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-HG 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-HG 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-HG 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-HG 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-HG 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-HG 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-HG 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-HG 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-HG 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-HG 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-HG 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-HG 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-HG 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-HG 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-HG 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-HG 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-HG 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-HG 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-HG 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-HG 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
高温　 HTW ホワイト △ 4.25 4.5 50 30 5～105 ポリプロピレン ポリプロピレン ブルー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-HTW 235.6 240 1.00 1.06 お問合せください お問合せください
WT1505GTO-K12-HTW 311.8 240 1.32 1.41 お問合せください お問合せください
WT1505GTO-K15-HTW 388 240 1.64 1.75 お問合せください お問合せください
WT1505GTO-K18-HTW 464.2 240 1.97 2.09 お問合せください お問合せください
WT1505GTO-K21-HTW 540.4 120 2.29 2.44 お問合せください お問合せください
WT1505GTO-K24-HTW 616.6 120 2.62 2.78 お問合せください お問合せください
WT1505GTO-K27-HTW 692.8 120 2.94 3.12 お問合せください お問合せください
WT1505GTO-K30-HTW 769 120 3.26 3.46 お問合せください お問合せください
WT1505GTO-K33-HTW 845.2 120 3.59 3.81 お問合せください お問合せください
WT1505GTO-K36-HTW 921.4 120 3.91 4.15 お問合せください お問合せください
WT1505GTO-K39-HTW 997.6 120 4.23 4.49 お問合せください お問合せください
WT1505GTO-K42-HTW 1073.8 120 4.56 4.84 お問合せください お問合せください
WT1505GTO-K45-HTW 1150 120 4.88 5.18 お問合せください お問合せください
WT1505GTO-K48-HTW 1226.2 120 5.21 5.52 お問合せください お問合せください
WT1505GTO-K51-HTW 1302.4 100 5.53 5.86 お問合せください お問合せください
WT1505GTO-K54-HTW 1378.6 100 5.85 6.21 お問合せください お問合せください
WT1505GTO-K57-HTW 1454.8 100 6.18 6.55 お問合せください お問合せください
WT1505GTO-K60-HTW 1531 100 6.50 6.89 お問合せください お問合せください
WT1505GTO-K63-HTW 1607.2 100 6.83 7.24 お問合せください お問合せください
WT1505GTO-K66-HTW 1683.4 100 7.15 7.58 お問合せください お問合せください
WT1505GTO-K69-HTW 1759.6 100 7.47 7.92 お問合せください お問合せください
WT1505GTO-K72-HTW 1835.8 100 7.80 8.27 お問合せください お問合せください
WT1505GTO-K75-HTW 1912 お問合せください 8.12 8.61 お問合せください お問合せください
WT1505GTO-K78-HTW 1988.2 お問合せください 8.44 8.95 お問合せください お問合せください
WT1505GTO-K81-HTW 2064.4 お問合せください 8.77 9.29 お問合せください お問合せください
WT1505GTO-K84-HTW 2140.6 お問合せください 9.09 9.64 お問合せください お問合せください
WT1505GTO-K87-HTW 2216.8 お問合せください 9.42 9.98 お問合せください お問合せください
WT1505GTO-K90-HTW 2293 お問合せください 9.74 10.32 お問合せください お問合せください
WT1505GTO-K93-HTW 2369.2 お問合せください 10.0 10.67 お問合せください お問合せください
WT1505GTO-K96-HTW 2445.4 お問合せください 10.3 11.01 お問合せください お問合せください
WT1505GTO-K99-HTW 2521.6 お問合せください 10.7 11.35 お問合せください お問合せください
WT1505GTO-K102-HTW 2597.8 お問合せください 11.0 11.69 お問合せください お問合せください
WT1505GTO-K105-HTW 2674 お問合せください 11.3 12.04 お問合せください お問合せください
WT1505GTO-K108-HTW 2750.2 お問合せください 11.6 12.38 お問合せください お問合せください
WT1505GTO-K111-HTW 2826.4 お問合せください 12.0 12.72 お問合せください お問合せください
WT1505GTO-K114-HTW 2902.6 お問合せください 12.3 13.07 お問合せください お問合せください
WT1505GTO-K117-HTW 2978.8 お問合せください 12.6 13.41 お問合せください お問合せください
WT1505GTO-K120-HTW 3055 お問合せください 12.9 13.75 お問合せください お問合せください
WT1505GTO-K123-HTW 3131.2 お問合せください 13.3 14.09 お問合せください お問合せください
WT1505GTO-K126-HTW 3207.4 お問合せください 13.6 14.44 お問合せください お問合せください
WT1505GTO-K129-HTW 3283.6 お問合せください 13.9 14.78 お問合せください お問合せください
WT1505GTO-K132-HTW 3359.8 お問合せください 14.2 15.12 お問合せください お問合せください
WT1505GTO-K135-HTW 3436 お問合せください 14.6 15.47 お問合せください お問合せください
WT1505GTO-K138-HTW 3512.2 お問合せください 14.9 15.81 お問合せください お問合せください
WT1505GTO-K141-HTW 3588.4 お問合せください 15.2 16.15 お問合せください お問合せください
WT1505GTO-K144-HTW 3664.6 お問合せください 15.5 16.49 お問合せください お問合せください
WT1505GTO-K147-HTW 3740.8 お問合せください 15.8 16.84 お問合せください お問合せください
導電　 E ブラック △ 8 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-E 235.6 240 1.88 1.58 お問合せください お問合せください
WT1505GTO-K12-E 311.8 240 2.49 2.09 お問合せください お問合せください
WT1505GTO-K15-E 388 240 3.10 2.60 お問合せください お問合せください
WT1505GTO-K18-E 464.2 240 3.71 3.11 お問合せください お問合せください
WT1505GTO-K21-E 540.4 120 4.32 3.62 お問合せください お問合せください
WT1505GTO-K24-E 616.6 120 4.93 4.14 お問合せください お問合せください
WT1505GTO-K27-E 692.8 120 5.54 4.65 お問合せください お問合せください
WT1505GTO-K30-E 769 120 6.15 5.16 お問合せください お問合せください
WT1505GTO-K33-E 845.2 120 6.76 5.67 お問合せください お問合せください
WT1505GTO-K36-E 921.4 120 7.37 6.18 お問合せください お問合せください
WT1505GTO-K39-E 997.6 120 7.98 6.69 お問合せください お問合せください
WT1505GTO-K42-E 1073.8 120 8.59 7.20 お問合せください お問合せください
WT1505GTO-K45-E 1150 120 9.20 7.71 お問合せください お問合せください
WT1505GTO-K48-E 1226.2 120 9.80 8.22 お問合せください お問合せください
WT1505GTO-K51-E 1302.4 100 10.4 8.73 お問合せください お問合せください
WT1505GTO-K54-E 1378.6 100 11.0 9.24 お問合せください お問合せください
WT1505GTO-K57-E 1454.8 100 11.6 9.75 お問合せください お問合せください
WT1505GTO-K60-E 1531 100 12.2 10.26 お問合せください お問合せください
WT1505GTO-K63-E 1607.2 100 12.8 10.77 お問合せください お問合せください
WT1505GTO-K66-E 1683.4 100 13.4 11.28 お問合せください お問合せください
WT1505GTO-K69-E 1759.6 100 14.0 11.79 お問合せください お問合せください
WT1505GTO-K72-E 1835.8 100 14.6 12.30 お問合せください お問合せください
WT1505GTO-K75-E 1912 お問合せください 15.2 12.81 お問合せください お問合せください
WT1505GTO-K78-E 1988.2 お問合せください 15.9 13.32 お問合せください お問合せください
WT1505GTO-K81-E 2064.4 お問合せください 16.5 13.84 お問合せください お問合せください
WT1505GTO-K84-E 2140.6 お問合せください 17.1 14.35 お問合せください お問合せください
WT1505GTO-K87-E 2216.8 お問合せください 17.7 14.86 お問合せください お問合せください
WT1505GTO-K90-E 2293 お問合せください 18.3 15.37 お問合せください お問合せください
WT1505GTO-K93-E 2369.2 お問合せください 18.9 15.88 お問合せください お問合せください
WT1505GTO-K96-E 2445.4 お問合せください 19.5 16.39 お問合せください お問合せください
WT1505GTO-K99-E 2521.6 お問合せください 20.1 16.90 お問合せください お問合せください
WT1505GTO-K102-E 2597.8 お問合せください 20.7 17.41 お問合せください お問合せください
WT1505GTO-K105-E 2674 お問合せください 21.3 17.92 お問合せください お問合せください
WT1505GTO-K108-E 2750.2 お問合せください 22.0 18.43 お問合せください お問合せください
WT1505GTO-K111-E 2826.4 お問合せください 22.6 18.94 お問合せください お問合せください
WT1505GTO-K114-E 2902.6 お問合せください 23.2 19.45 お問合せください お問合せください
WT1505GTO-K117-E 2978.8 お問合せください 23.8 19.96 お問合せください お問合せください
WT1505GTO-K120-E 3055 お問合せください 24.4 20.47 お問合せください お問合せください
WT1505GTO-K123-E 3131.2 お問合せください 25.0 20.98 お問合せください お問合せください
WT1505GTO-K126-E 3207.4 お問合せください 25.6 21.49 お問合せください お問合せください
WT1505GTO-K129-E 3283.6 お問合せください 26.2 22.00 お問合せください お問合せください
WT1505GTO-K132-E 3359.8 お問合せください 26.8 22.51 お問合せください お問合せください
WT1505GTO-K135-E 3436 お問合せください 27.4 23.03 お問合せください お問合せください
WT1505GTO-K138-E 3512.2 お問合せください 28.0 23.54 お問合せください お問合せください
WT1505GTO-K141-E 3588.4 お問合せください 28.7 24.05 お問合せください お問合せください
WT1505GTO-K144-E 3664.6 お問合せください 29.3 24.56 お問合せください お問合せください
WT1505GTO-K147-E 3740.8 お問合せください 29.9 25.07 お問合せください お問合せください
抗菌･防カビ　 MWS クリーム △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-MWS 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-MWS 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-MWS 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-MWS 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-MWS 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-MWS 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-MWS 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-MWS 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-MWS 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-MWS 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-MWS 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-MWS 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-MWS 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-MWS 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-MWS 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-MWS 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-MWS 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-MWS 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-MWS 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-MWS 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-MWS 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-MWS 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-MWS 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-MWS 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-MWS 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-MWS 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-MWS 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-MWS 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-MWS 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-MWS 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-MWS 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-MWS 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-MWS 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-MWS 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-MWS 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-MWS 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-MWS 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-MWS 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-MWS 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-MWS 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-MWS 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-MWS 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-MWS 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-MWS 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-MWS 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-MWS 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-MWS 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください
中摩擦
(ドライ条件専用)　		 MF イエロー △ 7.8 6.7 - 50(30) -20～80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-MF 235.6 240 1.83 1.58 お問合せください お問合せください
WT1505GTO-K12-MF 311.8 240 2.43 2.09 お問合せください お問合せください
WT1505GTO-K15-MF 388 240 3.02 2.60 お問合せください お問合せください
WT1505GTO-K18-MF 464.2 240 3.62 3.11 お問合せください お問合せください
WT1505GTO-K21-MF 540.4 120 4.21 3.62 お問合せください お問合せください
WT1505GTO-K24-MF 616.6 120 4.80 4.14 お問合せください お問合せください
WT1505GTO-K27-MF 692.8 120 5.40 4.65 お問合せください お問合せください
WT1505GTO-K30-MF 769 120 5.99 5.16 お問合せください お問合せください
WT1505GTO-K33-MF 845.2 120 6.59 5.67 お問合せください お問合せください
WT1505GTO-K36-MF 921.4 120 7.18 6.18 お問合せください お問合せください
WT1505GTO-K39-MF 997.6 120 7.78 6.69 お問合せください お問合せください
WT1505GTO-K42-MF 1073.8 120 8.37 7.20 お問合せください お問合せください
WT1505GTO-K45-MF 1150 120 8.97 7.71 お問合せください お問合せください
WT1505GTO-K48-MF 1226.2 120 9.56 8.22 お問合せください お問合せください
WT1505GTO-K51-MF 1302.4 100 10.1 8.73 お問合せください お問合せください
WT1505GTO-K54-MF 1378.6 100 10.7 9.24 お問合せください お問合せください
WT1505GTO-K57-MF 1454.8 100 11.3 9.75 お問合せください お問合せください
WT1505GTO-K60-MF 1531 100 11.9 10.26 お問合せください お問合せください
WT1505GTO-K63-MF 1607.2 100 12.5 10.77 お問合せください お問合せください
WT1505GTO-K66-MF 1683.4 100 13.1 11.28 お問合せください お問合せください
WT1505GTO-K69-MF 1759.6 100 13.7 11.79 お問合せください お問合せください
WT1505GTO-K72-MF 1835.8 100 14.3 12.30 お問合せください お問合せください
WT1505GTO-K75-MF 1912 お問合せください 14.9 12.81 お問合せください お問合せください
WT1505GTO-K78-MF 1988.2 お問合せください 15.5 13.32 お問合せください お問合せください
WT1505GTO-K81-MF 2064.4 お問合せください 16.1 13.84 お問合せください お問合せください
WT1505GTO-K84-MF 2140.6 お問合せください 16.6 14.35 お問合せください お問合せください
WT1505GTO-K87-MF 2216.8 お問合せください 17.2 14.86 お問合せください お問合せください
WT1505GTO-K90-MF 2293 お問合せください 17.8 15.37 お問合せください お問合せください
WT1505GTO-K93-MF 2369.2 お問合せください 18.4 15.88 お問合せください お問合せください
WT1505GTO-K96-MF 2445.4 お問合せください 19.0 16.39 お問合せください お問合せください
WT1505GTO-K99-MF 2521.6 お問合せください 19.6 16.90 お問合せください お問合せください
WT1505GTO-K102-MF 2597.8 お問合せください 20.2 17.41 お問合せください お問合せください
WT1505GTO-K105-MF 2674 お問合せください 20.8 17.92 お問合せください お問合せください
WT1505GTO-K108-MF 2750.2 お問合せください 21.4 18.43 お問合せください お問合せください
WT1505GTO-K111-MF 2826.4 お問合せください 22.0 18.94 お問合せください お問合せください
WT1505GTO-K114-MF 2902.6 お問合せください 22.6 19.45 お問合せください お問合せください
WT1505GTO-K117-MF 2978.8 お問合せください 23.2 19.96 お問合せください お問合せください
WT1505GTO-K120-MF 3055 お問合せください 23.8 20.47 お問合せください お問合せください
WT1505GTO-K123-MF 3131.2 お問合せください 24.4 20.98 お問合せください お問合せください
WT1505GTO-K126-MF 3207.4 お問合せください 25.0 21.49 お問合せください お問合せください
WT1505GTO-K129-MF 3283.6 お問合せください 25.6 22.00 お問合せください お問合せください
WT1505GTO-K132-MF 3359.8 お問合せください 26.2 22.51 お問合せください お問合せください
WT1505GTO-K135-MF 3436 お問合せください 26.8 23.03 お問合せください お問合せください
WT1505GTO-K138-MF 3512.2 お問合せください 27.3 23.54 お問合せください お問合せください
WT1505GTO-K141-MF 3588.4 お問合せください 27.9 24.05 お問合せください お問合せください
WT1505GTO-K144-MF 3664.6 お問合せください 28.5 24.56 お問合せください お問合せください
WT1505GTO-K147-MF 3740.8 お問合せください 29.1 25.07 お問合せください お問合せください
耐紫外線　 UVR ライトグレー △ 10.5 6.7 50(50) 50(30) -20～(60)80 特殊エンプラ ポリアセタール イエロー －
形番 チェーン幅
X
mm		 1ユニットの
リンク数		 最大許容張力
kN		 チェーン
質量
kg/m		 標準価格／リンク 納期
WT1505GTO-K09-UVR 235.6 240 2.47 1.58 お問合せください お問合せください
WT1505GTO-K12-UVR 311.8 240 3.27 2.09 お問合せください お問合せください
WT1505GTO-K15-UVR 388 240 4.07 2.60 お問合せください お問合せください
WT1505GTO-K18-UVR 464.2 240 4.87 3.11 お問合せください お問合せください
WT1505GTO-K21-UVR 540.4 120 5.67 3.62 お問合せください お問合せください
WT1505GTO-K24-UVR 616.6 120 6.47 4.14 お問合せください お問合せください
WT1505GTO-K27-UVR 692.8 120 7.27 4.65 お問合せください お問合せください
WT1505GTO-K30-UVR 769 120 8.07 5.16 お問合せください お問合せください
WT1505GTO-K33-UVR 845.2 120 8.87 5.67 お問合せください お問合せください
WT1505GTO-K36-UVR 921.4 120 9.67 6.18 お問合せください お問合せください
WT1505GTO-K39-UVR 997.6 120 10.4 6.69 お問合せください お問合せください
WT1505GTO-K42-UVR 1073.8 120 11.2 7.20 お問合せください お問合せください
WT1505GTO-K45-UVR 1150 120 12.0 7.71 お問合せください お問合せください
WT1505GTO-K48-UVR 1226.2 120 12.8 8.22 お問合せください お問合せください
WT1505GTO-K51-UVR 1302.4 100 13.6 8.73 お問合せください お問合せください
WT1505GTO-K54-UVR 1378.6 100 14.4 9.24 お問合せください お問合せください
WT1505GTO-K57-UVR 1454.8 100 15.2 9.75 お問合せください お問合せください
WT1505GTO-K60-UVR 1531 100 16.0 10.26 お問合せください お問合せください
WT1505GTO-K63-UVR 1607.2 100 16.8 10.77 お問合せください お問合せください
WT1505GTO-K66-UVR 1683.4 100 17.6 11.28 お問合せください お問合せください
WT1505GTO-K69-UVR 1759.6 100 18.4 11.79 お問合せください お問合せください
WT1505GTO-K72-UVR 1835.8 100 19.2 12.30 お問合せください お問合せください
WT1505GTO-K75-UVR 1912 お問合せください 20.0 12.81 お問合せください お問合せください
WT1505GTO-K78-UVR 1988.2 お問合せください 20.8 13.32 お問合せください お問合せください
WT1505GTO-K81-UVR 2064.4 お問合せください 21.6 13.84 お問合せください お問合せください
WT1505GTO-K84-UVR 2140.6 お問合せください 22.4 14.35 お問合せください お問合せください
WT1505GTO-K87-UVR 2216.8 お問合せください 23.2 14.86 お問合せください お問合せください
WT1505GTO-K90-UVR 2293 お問合せください 24.0 15.37 お問合せください お問合せください
WT1505GTO-K93-UVR 2369.2 お問合せください 24.8 15.88 お問合せください お問合せください
WT1505GTO-K96-UVR 2445.4 お問合せください 25.6 16.39 お問合せください お問合せください
WT1505GTO-K99-UVR 2521.6 お問合せください 26.4 16.90 お問合せください お問合せください
WT1505GTO-K102-UVR 2597.8 お問合せください 27.2 17.41 お問合せください お問合せください
WT1505GTO-K105-UVR 2674 お問合せください 28.0 17.92 お問合せください お問合せください
WT1505GTO-K108-UVR 2750.2 お問合せください 28.8 18.43 お問合せください お問合せください
WT1505GTO-K111-UVR 2826.4 お問合せください 29.6 18.94 お問合せください お問合せください
WT1505GTO-K114-UVR 2902.6 お問合せください 30.4 19.45 お問合せください お問合せください
WT1505GTO-K117-UVR 2978.8 お問合せください 31.2 19.96 お問合せください お問合せください
WT1505GTO-K120-UVR 3055 お問合せください 32.0 20.47 お問合せください お問合せください
WT1505GTO-K123-UVR 3131.2 お問合せください 32.8 20.98 お問合せください お問合せください
WT1505GTO-K126-UVR 3207.4 お問合せください 33.6 21.49 お問合せください お問合せください
WT1505GTO-K129-UVR 3283.6 お問合せください 34.4 22.00 お問合せください お問合せください
WT1505GTO-K132-UVR 3359.8 お問合せください 35.2 22.51 お問合せください お問合せください
WT1505GTO-K135-UVR 3436 お問合せください 36.0 23.03 お問合せください お問合せください
WT1505GTO-K138-UVR 3512.2 お問合せください 36.8 23.54 お問合せください お問合せください
WT1505GTO-K141-UVR 3588.4 お問合せください 37.6 24.05 お問合せください お問合せください
WT1505GTO-K144-UVR 3664.6 お問合せください 38.4 24.56 お問合せください お問合せください
WT1505GTO-K147-UVR 3740.8 お問合せください 39.2 25.07 お問合せください お問合せください

注記
　1.「○」：注文生産品、「△」：注文生産品（都度見積品）。
　　上記チェーン仕様表に記載の無い仕様については製作できません。
　2.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。
　　使用される条件（温度・速度など）により異なるため、チェーンの能力線図を参照ください。
　　上記チェーン仕様表の最大許容張力はチェーン幅1mに合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容張力）にて算出してください。
　3.許容速度の(カッコ内数値)は超高分子量ポリエチレン製ノーズバーを使用した場合の値です。
　　SJ-CNO(特殊ポリアミド)製ノーズバーを使用する場合、潤滑なしでご使用ください。
　4.使用温度範囲の(カッコ内数値)はウェット条件の場合です。
　5.一体形スプロケットWT-N1500-12T30を使用する場合、蛇行防止アタッチメントありモジュールにかかるスプロケットのキーの長さを30mmにしてください。
　6.チェーン幅1607.2mm（K63）以上は、「△」：注文生産品（都度見積品）です。
　7.BT5シリーズ専用スプロケットは使用できません。
　8.チェーン幅は3インチ（76.2mm）単位に鍔寸法の7mmを加えたものが標準です。
　　カタログに掲載しているチェーン幅以上も製作いたします。
　　特殊幅の編成およびチェーン幅3740.8mm以上のチェーンに関しては、当社までお問合せください。
　9.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで-0.6%（20℃時）程度です。
　　またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は20℃を基準として標準シリーズは0.00012/℃、高温（HTW）仕様は0.00011/℃です。

適用可能な仕様の詳細

仕様 仕様記号 汎用 摩耗粉の発生を低減 摩擦抵抗を小さく（滑りやすく） 摩擦抵抗を大きく（滑りにくく） 薬品に強い（腐食しにくい） 高速運転 高温雰囲気で使用 低温雰囲気で使用 ドライ条件のみで使用 導電性に優れる 衝撃に強い 紫外線に強い 菌の繁殖を抑えたい 破片を金属検知で検知できる
標準
シリーズ		普通 なし●▲ ●
B●▲ ●
BL●▲ ●
低摩擦・耐摩耗 LFW●●●
LFG●●●
LFB●●●
超低摩擦・耐摩耗 ALF ●◎
低摩擦 NLF● ●
低摩擦 WR  ● ▲
高機能
シリーズ		 低摩擦・耐摩耗 HG ◎●
高温 HTW   ●● ●
導電 E         ●
抗菌・防カビ MWS ●●         ●
中摩擦(ドライ) MF   ●    ●
耐紫外線 UVR           ●
  • 注）◎: 優、●: 良、▲: 可

適用スプロケット

※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
一体形(成形)スプロケット(N1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N1500-12T30 12 57.96 Φ30 一体形
WT-N1500-18T40S 18 86.38 □40 一体形
分割形スプロケット(SW1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW1500-24T■ 24 114.9 Φ25, Φ30, Φ35, Φ40, □40 分割形
WT-SW1500-32T■ 32 153.0 □40, □50, □60
WT-SW1500-33T■ 33 157.8 □40, □65
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-24T25 24 114.9 Φ25 分割形
WT-SW1500-24T30 Φ30
WT-SW1500-24T35 Φ35
WT-SW1500-24T40 Φ40
WT-SW1500-24T40S □40
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-32T40S 32 153.0 □40 分割形
WT-SW1500-32T50S □50
WT-SW1500-32T60S □60
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-33T40S 33 157.8 □40 分割形
WT-SW1500-33T65S □65
一体形スプロケット(S1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 下穴径
mm		 タイプ
WT-S1500-24T 24 114.9 受注製作で
加工致します		 Φ20 一体形
WT-S1500-25T 25 119.7
WT-S1500-27T 27 129.2
WT-S1500-31T 31 148.3
WT-S1500-32T 32 153.0
WT-S1500-33T 33 157.8

適用アイドラスプロケット

※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW1500-24T■-IW 24 114.9 Φ30.3, Φ35.3, Φ40.3 分割形
WT-SW1500-32T■-IW 32 153.0 Φ30.3, Φ35.3, Φ40.3
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-24T30-IW 24 114.9 Φ30.3 分割形
WT-SW1500-24T35-IW Φ35.3
WT-SW1500-24T40-IW Φ40.3
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-32T30-IW 32 153.0 Φ30.3 分割形
WT-SW1500-32T35-IW Φ35.3
WT-SW1500-32T40-IW Φ40.3

適用アクセサリ

※形番クリックで詳細情報を表示します。画像はクリックで拡大します。

WT1500/1510シリーズ専用ノーズバー
タイプ 基本形番 幅
mm
摺動タイプ WT-NB 76, 151, 302, 50, 99
WT-NBG 50, 99
ベアリングタイプ WT-NR 76(75.5), 151

WT1500専用デッドプレート
基本形番 長さ
mm
WT-DP 400, 550, 700, 850

適用プラレール

※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
レール 材質記号 形番 厚さ
mm		 幅
mm
本体 エンドプレート
PR-PH形 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR形 M PR520-M PRE520-M 5 20

本プラレールは耐熱性および耐薬品性を有していません。
特殊な環境・使用条件で使用される場合は当社までお問合せください。
×
(ドラッグで移動できます)

普通仕様　[ 仕様記号:なし, G, W, B, BL, A ]

チェーンリンクに汎用ポリアセタール採用

外観色: グレー

外観色: ホワイト

外観色: ブルー

外観色: スカイブルー

■ 汎用タイプ
機械的性質に優れた一般グレードのポリアセタール樹脂を使用しているため、一般用途に適します。
■ 帯電防止
静電気によるホコリや摩耗粉の付着を防止する帯電防止機能を付与しています。
(外観色: グレー・ブルー・グリーン・スカイブルーのみ)　注）2
  • 注）1. 仕様記号が『なし』『B』『G』の製品には、食品衛生法(厚生省告示370号)に不適合のものも含まれます。詳しくはこちらをご確認ください。
  • 注）2. 仕様記号がある商品があります。詳しくは製品情報を参照ください。
  • 注）3. 外観色と帯電防止機能の有無は各製品ページを参照ください。
  • 注）4. プラローラテーブルやプラユニバーサルチェーンのように“普通仕様”と表現しない商品もあります。
×
(ドラッグで移動できます)

低摩擦・耐摩耗仕様　[ 仕様記号: LF ]

チェーンリンクに低摩擦・耐摩耗ポリアセタール採用

外観色: ホワイト [LFW]

外観色: グリーン [LFG]

外観色: ブラウン [LFB]

■ 用途

  • 様々な用途で使用可能
  • 使用条件が厳しく (高速・高張力) チェーンの摩耗伸びが早いなど、普通仕様ではチェーンの取替えサイクルが短い場合
  • ラインプレッシャが高く、製品のキズ付きを特に防止したい場合
■ 搬送物の保護
摩擦係数が普通仕様より15～45%低く、アキュムレート時のラインプレッシャを軽減、搬送物にキズが付きにくくなります。
■ 長寿命 (普通仕様比)
チェーン張力の減少により、普通仕様より1.2～2倍に寿命が向上します。
■ 搬送物の分岐・集合がスムーズ
■ 所要動力の減少
■ 普通仕様・LF仕様・ALF仕様の摩耗伸び性能
  • 注）
    仕様記号が『LFB』の製品には、食品衛生法(厚生省告示370号)に不適合のものも含まれます。詳しくはこちらをご確認ください。
×
(ドラッグで移動できます)

低摩擦・耐摩耗仕様　[ 仕様記号: CB ]

チェーンリンクに低摩擦・耐摩耗仕様特殊ポリアセタール採用

外観色: ブルー [CB]

■ 用途

  • ラインプレッシャが高く、製品のキズ付きを特に防止したい場合
  • 注）
    シリコーン系潤滑剤を配合していますので、印刷工程で印刷はじきが懸念される箇所やシリコーンが悪影響を与える条件下では使用しないでください。
■ 搬送物の保護
摩擦係数が普通仕様よりも低く、アキュムレート時のラインプレッシャを軽減、搬送物にキズが付きにくくなります。
■ 搬送物の分岐・集合がスムーズ
■ 所要動力の減少
■ 適用チェーン形式は下記のみです。
  • WT2515G-M形、WT2515-W形、WT2515G-W形、WT2515F-W形、TTUPM838H形のみ
×
(ドラッグで移動できます)

超低摩擦・耐摩耗仕様　[ 仕様記号: ALF ]

チェーンリンクに超低摩擦・耐摩耗ポリアセタール採用

外観色: ライトブルー [ALF]

■ 用途

  • 包装機前の潤滑剤の使用できない摩耗粉を嫌う工程
  • 飲料業界のドライ潤滑されている工程
  • アキュムレートのあるコンベヤ
  • 飲料業界、検査機・印字コンベヤ、シングルファイラなどのチェーン速度が速い工程
  • 注）1. シリコーン系潤滑剤を配合していますので、印刷工程で印刷はじきが懸念される箇所やシリコーンが悪影響を与える条件下では使用しないでください。
  • 注）2. 旧ULF仕様は2018年9月末発注分をもって販売終了いたしました。
■ 搬送物の保護
ドライ搬送を目的にシリコーン系潤滑剤を配合し開発した当社オリジナル材質です。従来の旧ULF仕様と同一の摩擦係数を保持しながら、無潤滑条件での摩耗粉の発生量を大幅に低減します。
■ 搬送物の分岐・集合がスムーズ
■ 所要動力の減少
■ 旧ULF仕様との摩耗量比較
65%down
  • ※上記グラフは当社社内テスト結果です旧ULF仕様の摩耗体積を100 (基準) としています。
  • ※ALF仕様は、旧ULF仕様と比較して特にプラレールの摩耗粉の発生を抑えます。さらに摩耗粉の発生を抑えたい場合はプラレール低摩擦・耐摩耗 (PLF) の採用を推奨します。
×
(ドラッグで移動できます)

低摩擦仕様　[ 仕様記号: NLF ]

チェーンリンクに低摩擦ポリアセタール採用

外観色: ダークグレー [NLF]

■ 用途

  • 様々な用途で使用可能
  • ラインプレッシャが高く、製品のキズ付きを特に防止したい場合
■ 搬送物の保護
摩擦係数が普通仕様よりも10～30%低くアキュムレート時のラインプレッシャを軽減し、 搬送物にキズが付きにくくなります。
■ 搬送物の分岐・集合がスムーズ
■ 所要動力の減少
  • ※許容張力は普通仕様と同一です。
×
(ドラッグで移動できます)

低摩擦仕様　[ 仕様記号: WR ]

チェーンリンクに耐食性ポリアセタール採用

外観色: ダークグリーン [WR]

■ 用途

  • 次亜塩素酸ソーダ等の薬品を使用する場合
  • ラインプレッシャが高く、製品のキズ付きを特に防止したい場合
■ 搬送物の保護
摩擦係数が普通仕様よりも7～28%アキュムレート時のラインプレッシャを軽減。搬送物にキズが付きにくくなります。
■ 耐食性
次亜塩素酸ソーダ等の耐食性を向上し飲料、食品のコンベヤに適しています。
■ 搬送物の分岐・集合がスムーズ
■ 所要動力の減少
  • 許容張力は普通仕様と同一です。
×
(ドラッグで移動できます)

耐熱・高速仕様　[ 仕様記号: KV ]

チェーンリンクに特殊エンプラ採用

外観色: ブラック [KV150・KV180・KV250]

■ 用途

  • 太陽光パネルのラミネート後工程の搬送
  • 乾燥炉から出たプリント基板の搬送
  • シュリンク炉内の搬送
  • 炊飯窯の搬送
  • パンオーブン出口での搬送
  • 各種乾燥炉での搬送
  • 熱水・高濃度薬品で洗浄する工程での搬送
  • 注射器の乾燥工程での搬送
  • 飲料・充填キャッパー機のシーマ出口での高速搬送
  • 注）1. KV150は食品衛生法(厚生省告示第370号)に適合していません。
  • 注）2. KV150はドライ条件専用です。
  • 注）3. カタログの耐熱・高速 (KV) 仕様の使用上の注意をあわせて参照ください。
  • 注）4. 使用温度範囲 : -20～150℃ (KV150) , -20～180℃ (KV180) , -20～250℃ (KV250)
■ 最高使用雰囲気温度
  • 150℃ (仕様記号) : KV150
  • 180℃ (仕様記号) : KV180
  • 250℃ (仕様記号) : KV250
■ 最高速度
200m/min (プラトップチェーンの場合)
■ 耐薬品性
洗浄・殺菌性の薬品にすぐれた耐性を有します。
■ 導電性
表面抵抗値が低く静電気を帯びません。 (1 X 106Ω・cm) ほこりの付着防止、スパーク防止に適します。
■ 難燃性
UL規格V-0クラス (難燃性が高いクラス)

注）   KV150を除く

■ 騒音
2～3db高くなります。 (普通仕様比)
■ 適用チェーン形式例
  • BTC6形, TPU826-T形, RSP40形など
×
(ドラッグで移動できます)

低摩擦・耐摩耗仕様　[ 仕様記号: HG ]

チェーンリンクに低摩擦・耐摩耗ポリアセタール採用

外観色: ネイビーブルー [HG]

■ 用途

  • 包装機前の潤滑剤の使用できない摩耗粉を嫌う工程
  • 飲料業界、検査機・印字コンベヤ、シングルファイラ等のチェーン速度が速い工程
  • 飲料業界のドライ潤滑されている工程
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 摩耗粉対策
低摩擦・耐摩耗 (LF) 仕様より耐摩耗性を20%向上し、コンベヤ改造やスプロケットを変更せずに低摩擦・耐摩耗 (HG) 仕様に交換可能です。 (チェーンを交換される際はレールも併せて交換されることをお勧めします。特にプラレールは低摩擦・耐摩耗 (PLF) を推奨いたします。)
■ 搬送物の保護
摩擦係数が低摩擦・耐摩耗 (LF) 仕様と同一で、摩擦係数が普通仕様より15～45%低いため、アキュムレート時のラインプレッシャを軽減し、搬送物にキズが付きにくくなります。
■ 各種仕様との摩擦体積比較
20%down
  • ※上記グラフは当社社内テスト結果です。LF仕様の摩耗体積を100 (基準) としています。チェーン形式 : TTP826、 チェーン速度 : 60m/min、 常温、 ドライ条件
  • 注記
    A社などA社製耐摩耗仕様, リンク材質: ポリエステル系
    B社などB社製耐摩耗仕様, リンク材質: ポリアセタール系
■ 適用チェーン形式例
  • WT1506-K形, TTP826形, RSP50形など
×
(ドラッグで移動できます)

高温仕様　[ 仕様記号: HTW ]

チェーンリンクにポリプロピレン採用

外観色: ホワイト [HTW]

■ 用途

  • 飲料・食品工場のウォーマ、パストクーラ用チェーン
  • 電池の搬送ライン
  • わずかに傾斜のある搬送コンベヤ
■ 最高使用雰囲気温度: 105℃
熱水のかかる飲料工場のウォーマ、パストクーラ用チェーンに最適です。
■ 耐薬品性
酸、アルカリを含む耐薬品性に優れています。
■ 高摩擦
摩擦係数は普通仕様の約1.2～1.6倍です。ドライ条件でわずかな傾斜搬送に使用可能です。
■ 軽量
ポリアセタール製のチェーンに対して40%程度軽量です。所要動力の低減に効果があります。
■ 適用チェーン形式例
  • WT1907-K形, WT2506-K形, TTPM500形など
  • 注）1. WT2250FG形の仕様記号「HTW」は、食品衛生法(厚生省告示第370号)に適合していません。
  • 注）2. 最大許容張力は普通仕様の40%程度です。
  • 注）3. 使用温度範囲：5～105℃
×
(ドラッグで移動できます)

高速仕様:ドライ条件専用　[ 仕様記号: HS ]

チェーンリンクに特殊エンプラ採用

外観色: ベージュ [HS]

■ 用途

  • 製缶・空缶の高速搬送
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 最高速度
230m/min (直線ライン) で高い限界PV値を有しています。高速搬送における溶融を防ぎます。
■ 適用チェーン形式例
  • TPU826-T形, TP-OTD32形など
  • 注）1. 最大許容張力は普通仕様の80%程度です。
  • 注）2. ステンレスピンタイプのみです。
  • 注）3. ドライ条件専用です。
  • 注）4. 高速で使用する場合はステンレスレール (冷間圧延材のミガキ仕様)、用途によってはプラレール特殊ポリアミド (SJ-CNO) をご使用ください。
  • 注）5. 使用温度範囲：-20～50℃
×
(ドラッグで移動できます)

低温仕様　[ 仕様記号: LTW ]

チェーンリンクにポリエチレン採用

外観色: ホワイト [LTW]

■ 用途

  • フリーザコンベヤでの冷凍食品の搬送
  • ドライアイスの搬送
■ 低温雰囲気温度
-70℃の低温雰囲気で使用可能です。
(普通仕様は-20℃まで)
■ 耐薬品性
薬品に優れた耐食性を示します。
■ 適用チェーン形式は下記のみです。
  • BTN5, BTC6, BTN6, BTC8
  • 注）1. 最大許容張力は普通仕様の33%程度です。
  • 注）2. -20℃以下でご使用される場合、特殊スプロケットが必要となりますので、当社までお問合せください。
  • 注）3. 使用温度範囲：-70～60℃
×
(ドラッグで移動できます)

耐薬品仕様　[ 仕様記号: Y ]

チェーンリンクに特殊エンプラ採用

外観色: つや消しホワイト [Y]

■ 用途

  • リチウムイオン電池 (バッテリ) などの製造ラインでの搬送
  • プリント基板・シリコーンウェーハの洗浄ラインでの搬送
  • 飲料・無菌充填室出口コンベヤでの搬送
  • 食品工場など薬品で洗浄する必要のある製造ラインでの搬送
■ 耐薬品性
有機溶剤、無機塩酸類、アルカリ、酸化剤、酢酸など多くの薬品に耐食性を示します。
■ 耐衝撃性
標準シリーズに比べて、樹脂が欠けにくいです。
■ 適用チェーン形式例
  • TTP826形, TPRF2040形, RSP35形など
  • 注）1. 最大許容張力は普通仕様の50%程度です。
  • 注）2. 摩擦係数は普通仕様と同一です。
  • 注）3. 火気のある場所や高温下では使用しないでください。
×
(ドラッグで移動できます)

スーパー耐薬品仕様　[ 仕様記号: SY ]

チェーンリンクに特殊エンプラ採用

外観色: つや消しホワイト [SY]

■ 用途

  • リチウムイオン電池 (バッテリ) などの製造ラインでの搬送
  • プリント基板・シリコーンウェーハの洗浄ラインでの搬送
  • 飲料・無菌充填室出口コンベヤでの搬送
  • 食品工場など薬品で洗浄する必要のある製造ラインでの搬送
■ ピン材質にチタンを採用
耐薬品 (Y) 仕様のピンをチタン (アヤメローレットピン) に変えることで、さらに耐薬品性を向上させました。
■ 耐薬品性
塩酸、硫酸などに、より腐食性の強い薬品耐食性を示します。
■ 適用チェーン形式例
  • TTP826形, RSP40形など
  • 注）1. 最大許容張力は普通仕様の50%程度です。
  • 注）2. 摩擦係数は普通仕様と同一です。
  • 注）3. Dピンタイプ、プラピンタイプは対応できません。
  • 注）4. 火気のある場所や高温下では使用しないでください。
  • 注）5. 使用温度範囲：-20～80℃
×
(ドラッグで移動できます)

導電仕様　[ 仕様記号: E ]

チェーンリンクに特殊エンプラ採用

外観色: ブラック [E]

■ 用途

  • プリント基板の半田付け後の搬送
  • 太陽光パネルのラミネート工程の前後、切断機までの搬送
  • 缶のアキュムレートによる静電気対策
  • 洗浄機乾燥後の静電気対策
  • 自動車部品 (電装部品) の搬送
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 優れた導電性
体積固有抵抗率：1 X 106Ω·cm 以下 (普通仕様は1 X 1014～1015Ω·cm)
■ 静電気抑制
電気ノイズ､スパークの発生を抑制します。
注）スチール製のスプロケット・レールなどを利用し、コンベヤ全体のアースをとってください。
■ 適用チェーン形式例
  • WT0705-W形、TTP826P形、RSP35形など
  • 注）1. 最大許容張力は普通仕様の70%程度です。
  • 注）2. 摩擦係数は普通仕様と同一です。
×
(ドラッグで移動できます)

耐衝撃仕様:ドライ条件専用　[ 仕様記号: DIA ]

チェーンリンクに特殊エンプラ採用

外観色: クリーム [DIA]

■ 用途

  • 少し重量のある機械部品の搬送
  • 食品直乗せのドライな搬送コンベヤ
  • わずかに傾斜のある食品搬送コンベヤ
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 超耐衝撃性
衝撃がかかっても樹脂が欠けにくく、また万が一チェーンが切断しても樹脂の破片が飛散しにくく、異物混入対策におすすめします。)
■ 高摩擦
摩擦係数は普通仕様の1.2倍です。ドライ条件でわずかな傾斜にご使用いただけます。
■ 軽量
ポリアセタール製のトップチェーンに対し、20%程度軽量です。取扱いが容易で、所要動力の低減に効果があります。
■ 耐衝撃性能 (衝撃が加わった際の欠けにくさ)
■ 適用チェーン形式例
  • BTC8H-826-M形, TPUSR550ｰT形, RSP60-2形など
  • 注）1. 最大許容張力は普通仕様の75%程度です。
  • 注）2. ドライ条件専用です。
×
(ドラッグで移動できます)

耐衝撃仕様:ドライ&ウェット条件兼用　[ 仕様記号: DIY ]

チェーンリンクに特殊エンプラ採用

外観色: グリーン [DIY]

■ 用途

  • ウェット条件での食品あるいは容器搬送
  • 頻繁に殺菌洗浄される場合
  • ポリアセタール製チェーンを使用し、欠けでお困りの場合
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 耐衝撃性
ポリアセタール樹脂製と比較すると、衝撃がかかっても欠けにくくなっています。
■ 耐薬品性
洗浄・殺菌の薬品に対して、耐薬品性に優れています。頻繁に殺菌洗浄されるコンベヤに適しています。
■ 非粘着性
チェーンへ搬送物が付着しにくい効果があります。
■ 耐衝撃性能 (衝撃が加わった際の欠けにくさ
■ 耐紫外線性
ポリアセタール樹脂製に比べて耐候性に優れています。
■ 適用チェーン形式例
  • BTC6形, TPRF2040形, RSP60形など
  • 注）1. 最大許容張力は普通仕様の75%程度です。
  • 注）2. 摩擦係数は普通仕様と同一です。
  • 注）3. 低温雰囲気など、雰囲気により樹脂の破片が飛散することがあります。
  • 注）4. 火気のある場所や高温下では使用しないでください。
×
(ドラッグで移動できます)

中摩擦仕様仕様:ドライ条件専用　[ 仕様記号: MF ]

チェーンリンクに特殊ポリアセタール採用

外観色: イエロー [MF]

■ 用途

  • 3～5°の傾斜搬送
  • 検査機・印字コンベヤでの搬送物の滑り過ぎ防止
    ※ 搬送物によって異なります。
■ 傾斜搬送に最適
中程度高摩擦材で傾斜搬送に適しています。
■ 安定搬送
コンベヤの起動、停止による搬送物の位置ズレ防止、加速による滑り防止に適しています。
■ 適用チェーン形式例
  • BTC6形, TTUP826P形, RSP40形など
  • 注）1. 最大許容張力は普通仕様の75%程度です。
  • 注）2. 摩擦係数は普通仕様の1.1倍です。
  • 注）2. ドライ条件専用です。
  • 注）4. 使用温度範囲: -20～80℃
×
(ドラッグで移動できます)

耐熱・耐放射線性・耐真空仕様　[ 仕様記号: PK150 ]

チェーンリンクとピンにPEEK樹脂採用

外観色: ライトブラウン [PK150]

■ 用途

  • 乾燥炉・オーブンなどの高温雰囲気下やオーブンなどの出入口乗移りユニット
  • 充填室内の洗浄・殺菌など薬品を使用する環境下
  • 真空環境下での搬送
■ 最高使用雰囲気温度：150℃
■ 耐薬品性
薬品に優れた耐食性を示します。
■ 耐放射線性
放射線に対する耐性は熱可塑性樹脂の中で最高レベルです。
■ 真空中の放出ガスの発生が少ない
■ FDA (アメリカ食品医薬品局) に認定された材料を使用
■ 適用チェーン形式
  • WT0405-W
  • 注）使用温度範囲: -20～150℃
×
(ドラッグで移動できます)

抗菌・防カビ仕様　[ 仕様記号: MWS ]

チェーンリンクに抗菌剤配合低摩擦・耐摩耗ポリアセタール採用

外観色: クリーム [MWS]

■ 用途

  • ボトリング工場内での洗浄対策
  • 工程上の水分や結露水でウェットなコンベヤ
    (特にシャワー装置出入口やレトルト装置アンローダ部など)
  • 条件的にコンベヤが汚れやすく、カビ予防
■ 抗菌+防カビ
抗菌剤メーカーと共同で開発したオリジナル抗菌剤を使用しています。食品関係で嫌われる大腸菌・黄色ブドウ球菌・乳酸桿菌などに抗菌効果がある他、防カビ機能を有し、青カビなどに効果を発揮します。
■ 持続性
抗菌剤は長期的に性能を持続する無機系抗菌剤を採用しています。抗菌剤はプラスチック素材製造段階で練り込んでいるため、リンク全体に均一分散し、表面が摩耗しても抗菌・防カビ機能を持続します。
■ 安全性
安全性の高い抗菌剤を配合。ベース材料は食品衛生法(厚生省告示第370号)に適合していません。
ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
抗菌・防カビ機能の付加によりさらに安全性が向上しています。
■ 高機能
抗菌添加による性能変化はほとんどなく、優れた低摩擦・耐摩耗性を発揮します。リンク素材に低摩擦・耐摩耗 (LF) 仕様を使用しています。
  • 注）1. 最大許容張力は普通仕様と同一です。
  • 注）2. 摩擦係数は低摩擦・耐摩耗 (LF) 仕様と同一です

抗菌・防カビ性能

35℃ X 24時間後の状態 (サッカロミセス)
LF仕様相当品 MWS仕様

※試験方法
JIS Z2801：2010

  • 試験依頼先　株式会社衛生微生物研究センター
  • 試験成績書発行年月日　2020年10月12日
  • 試験成績書発行番号　2020D-BT-0808

抗菌力試験結果 (抗菌剤なしとの比較)

試験した菌 試験品 接種直後 35℃ X 24時間後
大腸菌 MWS 1.5 X 104 38
(抗菌剤なし) 1.5 X 104 22 X 106
黄色ブドウ球菌 MWS 1.6 X 104 検出せず
(抗菌剤なし) 1.6 X 104 1.5 X 105
サッカロミセス
(酵母の一種) 		MWS 2.5 X 104 検出せず
(抗菌剤なし) 2.5 X 104 1.4 X 104
乳酸桿菌 MWS 6.4 X 105 1.3 X 102
(抗菌剤なし) 6.4 X 105 6.9 X 104
病原性大腸菌
O-157(H7) 		MWS 1 X 103.9 検出せず
(抗菌剤なし) 1 X 103.9 1 X 103.4

カビ発育試験結果 (抗菌剤なしとの比較)

試験カビ 試験品 7日後 14日後 21日後
黒コウジカビ MWS仕様 0 0 0
(抗菌剤なし) 0 1 2

●試験結果の表示方法

表示 表示内容
0 肉眼及び顕微鏡下でカビ発育認められず。阻止帯が認められる場合も有り。
1 肉眼でカビ認められず。顕微鏡下でカビ確認できる。
2 菌糸の発育はわずかで、発育部分の面積は全面積の25%を超えない。
3 菌糸の発育は中程度で、発育部分の面積は全面積の25～50%。
4 菌糸はよく発育し、発育部分の面積は全面積の50～100%。
5 菌糸の発育は激しく、全面を覆っている。

※試験方法
JIS Z2911-2000(A法)

  • 試験機関　石塚硝子株式会社
  • 試験成績書発行年月日　2020年9月25日
×
(ドラッグで移動できます)

金属検知仕様　[ 仕様記号: MPD/MPW ]

チェーンリンクに特殊エンプラ採用

外観色: ブラック [MPD/MPW]

■ 用途

  • ゴムコンパウンドの搬送
  • 包装機前の食品直乗せの搬送コンベヤ
  • 冷凍うどんなどの食品直乗せ (仕様記号：MPW)
  • 製パン工場でのトレー搬送 (仕様記号：MPD)
  • 注）
    食品衛生法(厚生省告示第370号)に適合していません。
    ただし器具および容器包装規格試験(合成樹脂)に定められた物質は溶出していないことを確認しています。
■ 金属検出機で検出可能
万が一チェーンが欠けて食品やゴムコンパウンドに混入してしまった場合でも、金属検出機で発見し、未然に流出を防ぐことができます。
■ 耐衝撃性
衝撃が加わっても破片が飛散しにくくなっています。
■ 適用チェーン形式例
  • TTUP826形, RSP60-CU-2形など
  • 注）1. MPD仕様はドライ条件専用、MPW仕様はドライ＆ウェット条件兼用です。
  • 注）2. MPD仕様の最大許容張力は普通仕様の80%程度、MPW仕様の最大許容張力は普通仕様の40%程度です。
  • 注）3. 使用温度範囲: -20～80℃ (MPD), -20～60℃ (MPW)
×
(ドラッグで移動できます)

低温・耐薬品仕様　[ 仕様記号: UPE ]

チェーンリンクに超高分子量ポリエチレン採用

外観色: つや消しホワイト [UPE]

■ 用途

  • 冷凍食品保管倉庫内搬送
  • フリーザコンベヤでの冷凍食品の搬送
  • 異物混入対策や薬品洗浄される食品搬送
  • 二次電池など耐薬品性が必要な搬送
  • 充填室内の洗浄・殺菌など薬品を使用する環境下
■ 低温雰囲気温度
-70℃の低温雰囲気温度で使用可能です。 (普通仕様は-20℃まで)
■ 耐衝撃性
非常に高い耐衝撃性で低温雰囲気使用時も異物が混入しづらいです。
ポリアセタール樹脂製と比較すると常温雰囲気使用時は13倍、低温雰囲気使用時は26倍の耐衝撃性を兼ね備えています。
■ 耐摩耗性
常温雰囲気使用時の摩耗量がポリアセタール樹脂製に比べ約80%低減します。
■ 耐薬品性
薬品に優れた耐食性を示します。
■ FDA (アメリカ食品医薬品局) に認定された材料を使用
■ 適用チェーン形式
  • RSP80
  • 注）1. 最大許容張力は普通仕様の30%程度です。
  • 注）2. 使用温度範囲: -70～60℃
  • 注）3. -20℃以下でご使用される場合、特殊スプロケットが必要となりますので、当社までお問合せください。
  • 注）4. 走行レールの材質はステンレス (冷間圧延材) を推奨します。UHMW-PE (超高分子量ポリエチレン) は同材質のため推奨しません。
×
(ドラッグで移動できます)

耐酸仕様　[ 仕様記号: AR ]

チェーンリンクに特殊ポリアセタール採用

外観色: ホワイト [AR]

■ 耐食性
普通仕様、低摩擦・耐摩耗 (LF) 仕様に比べて耐食性が優れています。
■ 腐食対策
次亜塩素酸ソーダ入り石鹸水による腐食対策等に適しています。
■ 適用チェーン形式例
  • TTP826形, RSP35形など
  • 注）1. 強酸、強アルカリには侵されてしまうため、耐薬品 (Y) 仕様やスーパー耐薬品 (SY) 仕様をご使用ください。
  • 注）2. 最大許容張力は普通仕様の90%程度です。
  • 注）3. 摩擦係数は普通仕様と同一です。
  • 注）4. プラピンタイプの対応はできません。
  • 注）5. 60℃以上の温水がかかる条件での使用はできません。
  • 注）6. 使用温度範囲：-20～ (60) 80℃ (60) はウェット条件の場合です。
×
(ドラッグで移動できます)

耐紫外線仕様　[ 仕様記号: UVR ]

チェーンリンクに特殊ポリアセタール採用

外観色: ライトグレー [UVR]

■ 用途

  • 屋外で紫外線の影響を受ける搬送
  • 普通仕様などで紫外線劣化に対する延命対策
■ 耐紫外線
普通仕様、低摩擦・耐摩耗 (LF) 仕様に比べ屋外での紫外線劣化 (変色・強度低下) に対する耐性が優れています。
■ 適用チェーン形式例
  • TTP826形, TTPH826P形, RSP50形など
  • 注）1. 最大許容張力、摩擦係数は普通仕様と同一です。
  • 注）2. プラピンタイプの対応も可能です。
  • 注）3. 使用温度範囲：-20～ (60) 80℃ (60) はプラピンタイプのウェット条件の場合です。
×
(ドラッグで移動できます)

食品搬送仕様　[ 仕様記号: PFS ]

チェーンリンクにポリアセタール採用

外観色: ナイルブルー [PFS]

■ 用途

  • パン製造ラインにおける常温冷却工程での搬送
  • その他、食品生産ラインにおける搬送
■ PIM (欧州プラスチック施工規則) に適合
PIM (欧州プラスチック施行規則) に適合したつばきオリジナルの材料を使用しています。
■ 適用チェーン形式例
  • TTP826形, RSP40-T-CU形など
  • 注）1. 最大許容張力、摩擦係数は普通仕様と同一です。
  • 注）2. PIM (欧州プラスチック施工規則) とは、欧州における商品直接接触での使用が考えられるプラスチック製品に関して、販売するために必要不可欠な規則です。
  • 注）3. プラピンタイプはPIM (欧州プラスチック施工規則) に適合しておりません。
×
(ドラッグで移動できます)

バイオマス仕様(BP)　[ 仕様記号: BP ]

リンク材質に環境にやさしいバイオマスプラスチックを採用

外観色: ダークグリーン [BPG]

■ 環境配慮商品
植物由来の環境にやさしいバイオマスプラスチックを使用する事で、石油資源節約のほか、バイオマスプラスチックのもつカーボンニュートラル性から、CO2の削減効果が期待されます。

※バイオマスプラスチックとは：原料として植物などの再生可能な有機資源を使用するプラスチック素材


■ 適用チェーン形式例
  • RSP40形のみ
  • 注）1. 最大許容張力は普通仕様の36%程度です。
  • 注）2. 使用温度範囲：-20～80℃
  • 注）3. ドライ条件専用です。
  • 注）4. 使用雰囲気湿度は20～80%での使用を推奨します。それ以外の湿度雰囲気で使用する場合は当社までお問合せください。
  • 注）5. 食品衛生法（厚生省告示第370号）に適合していません。
  • 注）6. バイオマス（BP）仕様の材質特性により、若干の色ムラが発生する場合があります。製品性能面への影響はありません。
