製品情報　トップチェーン用アクセサリ

専用スプロケット、アイドラ、プラレール、セットカラー、チェーンガイドパーツ、フレームサポートパーツ、プロダクトガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品を多数ラインアップしています。

各アクセサリの使用方法などは下記画像をクリックし、ご確認ください。

プラトップ<sup>®</sup>チェーン用アクセサリ
×
(ドラッグで移動できます)

スプロケット/コーナディスク/ターンディスク

  • ・用途

    モータの動力をチェーンへ伝えるための商品です。

    コンベヤの駆動軸に取付けてご使用ください。

  • ・使用イメージ

    スプロケット

    [クリックで拡大]

一覧へ

×
(ドラッグで移動できます)

アイドラホイール/アイドラスプロケット

  • ・用途

    コンベヤの従動軸に取付けてご使用ください。

一覧へ

×
(ドラッグで移動できます)

分解・連結工具

  • ・用途

    工具を使用することにより、トップチェーンの分解・連結が容易になります。

    適用商品については商品ページにてご確認ください。

  • ・使用イメージ

    ステンレストップチェーンTS形用

    分解・連結工具

    [クリックで拡大]

一覧へ

プラトップチェーン用アクセサリ一覧

チェーン形番の適用アクセサリを

アクセサリ形番を


※形番クリックで詳細情報を表示します。寸法図はクリックで拡大します。

スプロケット/コーナディスク/ターンディスク

(クリックで一覧表を
表示します。)		 適用チェーン形式 適用チェーン
ピッチ
mm		 作用歯数/歯数
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½



スチール製スプロケット(下穴タイプ)　

軸穴加工サービス対応
形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径 mm タイプ
TTP912T 19 9½ 117.34 Φ18 Φ40 一体形
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20
スチール製スプロケット(ロックシリーズ)
形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一体形
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20
エンプラ製スプロケット
形番 割出歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
d
mm		 タイプ
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 分割形
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(ドラッグで移動できます)
■エンプラ製スプロケット
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-21T25 21 10½ 129.26 Φ25 分割形
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(ドラッグで移動できます)
■エンプラ製スプロケット
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-23T25 23 11½ 141.22 Φ25 分割形
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(ドラッグで移動できます)
■エンプラ製スプロケット
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-25T25 25 12½ 153.20 Φ25 分割形
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TP-C12295T-SPR 25 12½ 153.21 Φ40 分割形

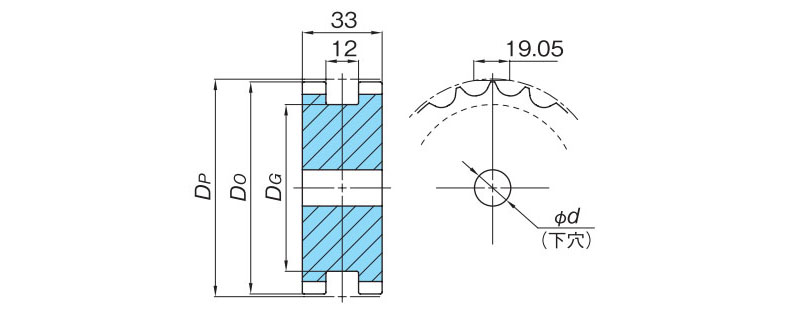

TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TTPM1200T 12 73.6 Φ15 Φ35 一体形
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


スチール製スプロケット(下穴タイプ)　

軸穴加工サービス対応
形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TPF912T 19 9½ 117.34 Φ18 Φ42 一体形
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20
スチール製スプロケット(ロックシリーズ)
形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 一体形
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20
TP-OTD　 TP-OTD 38.1 10½, 11½

形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 一体形
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13



スチール製スプロケット(下穴タイプ)　

軸穴加工サービス対応
形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TTUP900T - 9 111.40 Φ18 Φ47 一体形
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20
スチール製スプロケット(ロックシリーズ)
形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 一体形
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20
エンプラ製スプロケット
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 分割形
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTUP-12T25 12 147.2 Φ25 分割形
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45
TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TPSS900T 9 114.4 Φ20 Φ35 一体形
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3
TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径 mm タイプ
TTUPM1100T 11 45.1 Φ8 Φ20 一体形
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TPUMF1200T-25 12 73.60 Φ25 一体形
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 分割形
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TP-C12115T-SPR 12 147.2 Φ30 分割形
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









分割形スプロケット(SW2500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 分割形
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-16T25 16 130.20 Φ25 分割形
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-18T25 18 146.27 Φ25 分割形
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-21T25 21 170.40 Φ25 分割形
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40

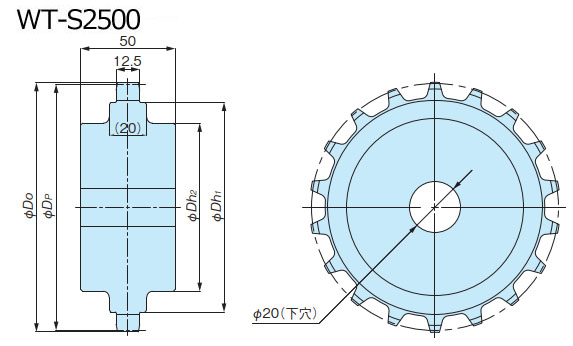

一体形スプロケット(S2500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S2500-16T 16 130.20 ご要望により製作検討にて
対応いたします。		 一体形
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
軸穴・キー溝加工品
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT8H-12T■-CS 12 98.14 Φ25, Φ30 一体形
BT8H-16T30-CS 16 130.20 Φ30
×
(ドラッグで移動できます)
■軸穴・キー溝加工品
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BT8H-12T25-CS 12 98.14 Φ25 一体形
BT8H-12T30-CS Φ30
下穴品
形番 歯数 ピッチ円直径
mm		 下穴径
mm		 タイプ
BT8H-12T-CS 12 98.14 Φ15 一体形
BT8H-16T-CS 16 130.20

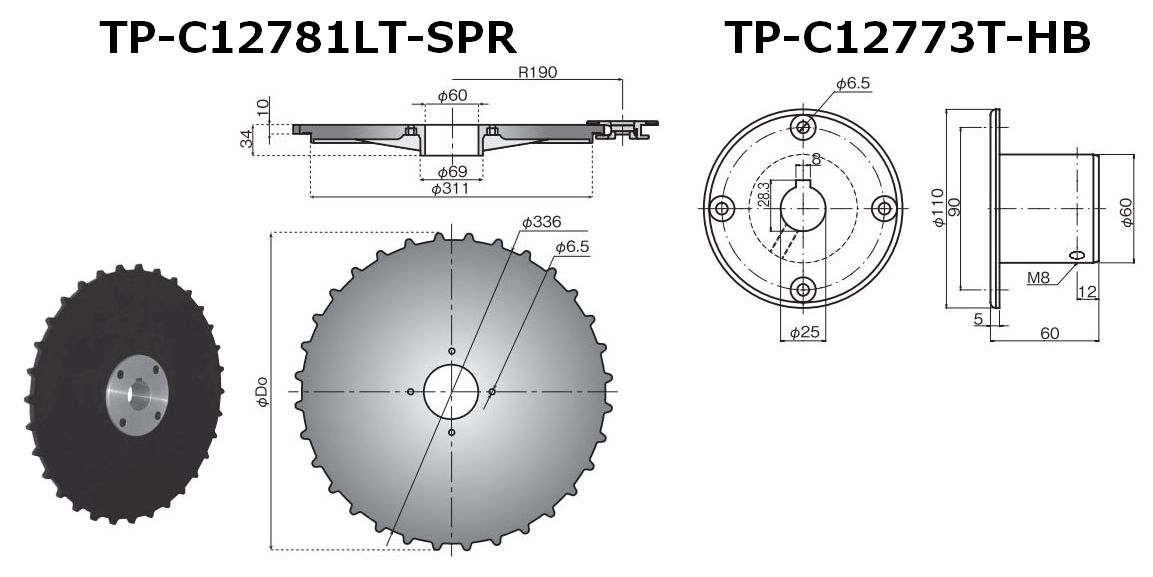

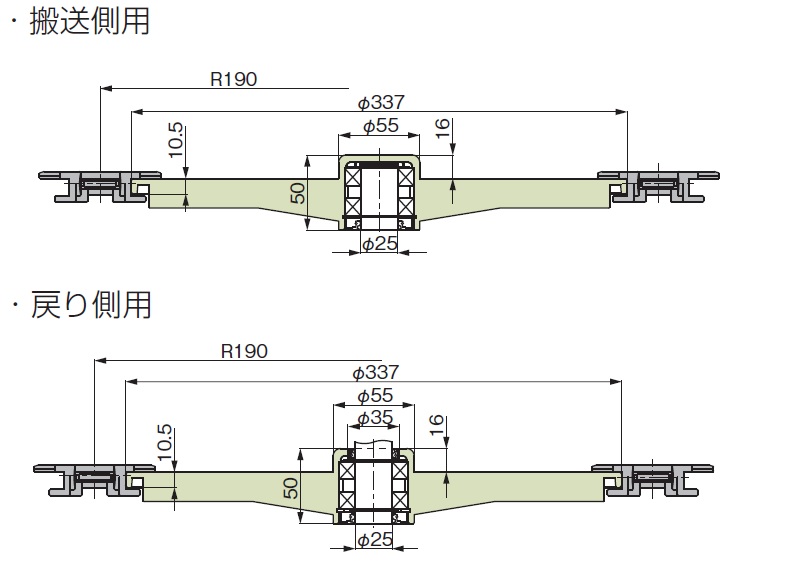

TPUH-BO　 TPUH-BO 38.1 32

形番 歯数 外径 軸穴寸法
mm		 タイプ
TP-C12781LT-SPR 32 352 Φ25 一体形
TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


スチール製スプロケット(下穴タイプ)　

軸穴加工サービス対応
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 一体形
TPUSR1500T-SS

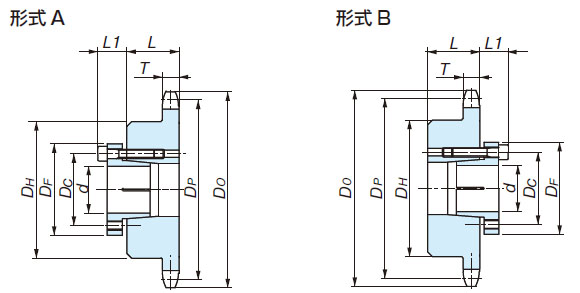

スチール製スプロケット(ロックシリーズ)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 一体形

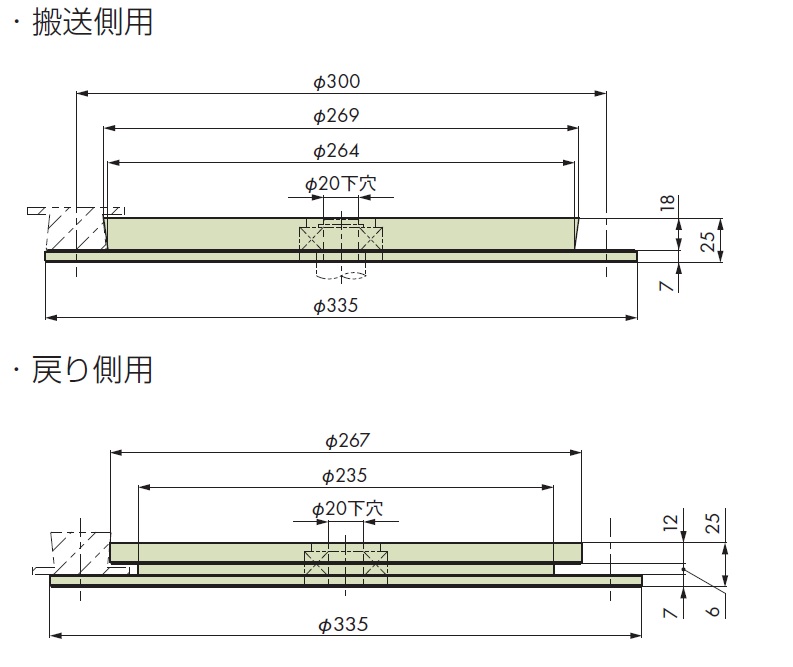

TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TP-UB1100T 11 127.8 Φ20 Φ40 一体形
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12





エンプラ製スプロケット
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TP-C213959T-SPR 8 130.66 Φ30 一体形
TP-C213961T-SPR 10 161.8 Φ25
TP-C12721T-SPR

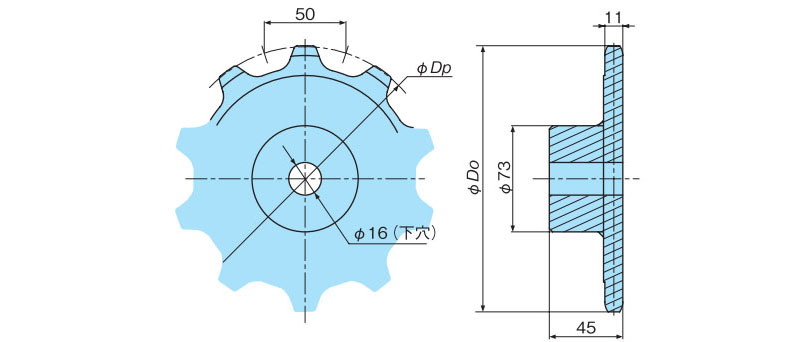

スチール製スプロケット(下穴タイプ)　

軸穴加工サービス対応
形番 歯数 ピッチ円直径
mm		 下穴径
mm		 タイプ
TPUN555-800TQ 8 130.6 Φ16 一体形
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2

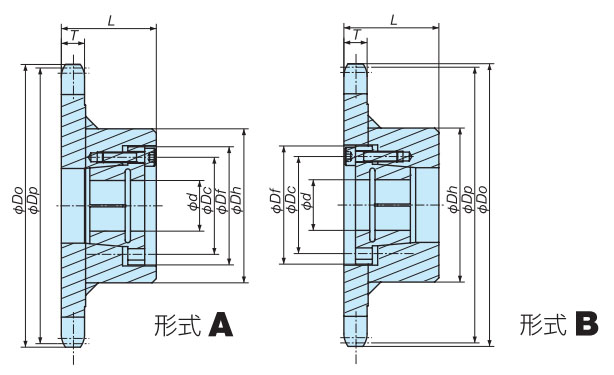

スチール製スプロケット(ロックシリーズ)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 一体形
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2
TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TP-50UNT-8T 8 130.6 Φ15 Φ40 一体形
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2
TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 タイプ
TP-C12326T-SPR 8 165.9 Φ23 一体形
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3
TP-36AK　 TP-36AK 36 11, 13, 15

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TP-36AK1100T 11 127.7 Φ20 Φ60 一体形
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1

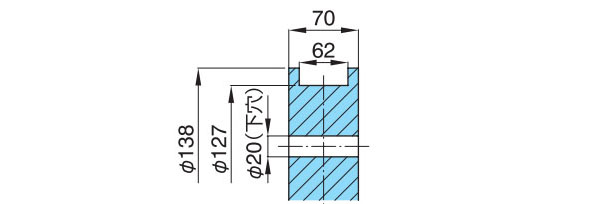

TP-30UTW-LAP　 TP-30UTW-LAP 30 15

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TP-SW30UT-15T30 15 144.3 Φ30 分割形

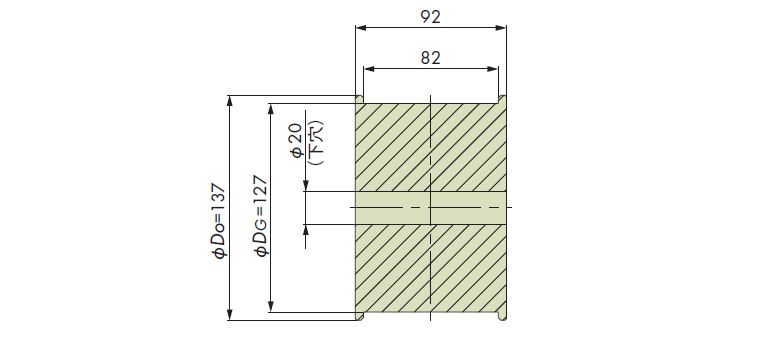

TP-36UTW-LAP　 TP-36UTW-LAP 36 13

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TP-36UT-13T 13 150.42 ご要望により製作検討にて
対応いたします。		 一体形
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


タイプ 材質 基本形番 作用歯数範囲
下穴品 スチール RF2040S-1B□T■ 9½～12½
ステンレス RF2040S-1B□T-SS 9½～12½
エンプラ RF2040S-1B□T-P 9½～12½
フィットボア スチール RF2040S-1B□T-H～ 9½～12½
ステンレス RF2040S-1B□T-SS-H～ 9½～12½
ロックスプロケット　Sタイプ スチール RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


タイプ 材質 基本形番 作用歯数範囲
下穴品 スチール RF2060S-1B□T■ 9½～12½
ステンレス RF2060S-1B□T-SS 9½～12½
エンプラ RF2060S-1B□T-P 9½～12½
フィットボア スチール RF2060S-1B□T-H～ 9½～12½
ステンレス RF2060S-1B□T-SS-H～ 9½～12½
ロックスプロケット　Sタイプ スチール RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TOR1100T 11 11 270.47 Φ23 Φ45 一体形
TOS・TOSP
形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 一体形
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 一体形
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
上表以上の歯数はRSスプロケットB形でご使用できます。
ステンレス仕様の場合も同様です。
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 一体形
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 一体形
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 一体形
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

形番 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 タイプ
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 一体形
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
上表以上の歯数はRSスプロケットB形でご使用できます。
RT600形には、RSスプロケットB形の12T以上がご使用できます。
ステンレス仕様の場合も同様です。
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 一体形
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 一体形
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		下穴径
mm		最大軸穴径タイプ
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 一体形
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
TPU-USR専用
コーナディスク　 		TPU-USR 38.1

用途 形番
搬送側、帰り側 TPU826USR-CD-R190
TPUH-BO専用
コーナディスク　 		TPUH-BO 38.1

用途 形番
搬送側用 TP-C12779T-CD
帰り側用 TP-C12777T-CD
TPUSR550専用
コーナディスク　 		TPUSR550, TPUSR550P 38.1

用途 形番
搬送側用 TPUSR550-CD-R150C
帰り側用 TPUSR550-CD-R150R

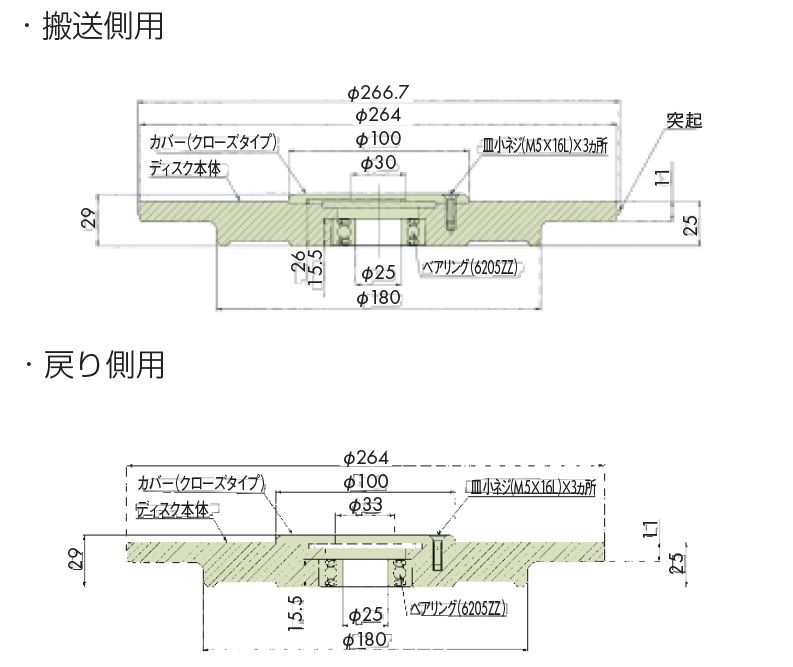

TPUSR826専用
コーナディスク　 		TPUSR826, TPUSR826P 38.1

用途 形番
搬送側用 TPUSR826-CD-R150C
帰り側用 TPUSR826-CD-R150R
TP-UB36専用
ターンディスク　 		TP-UB36, TP-UB36P 36

用途 形番
送り側 PR-TP-UB36TW-D
戻り側 PR-TP-UB36TW-R
TP-50UNS/TPUN専用
コーナディスク　 		TP-50UNS, TPUN 50

用途 形番
搬送側用 TPUN555-CD-R150C
帰り側用 TPUN555-CD-R150R
TP-50UNS専用
ターンディスク　 		TP-50UNS 50

タイプ 用途 形番
機械加工品 送り側 TP-50UNST1
戻り側 TP-50UNST2
TPUN-LH専用
コーナディスク　 		TPUN535-LH, TPUN550-LH 50

用途 形番
搬送側用 TP-C12723T-CD
帰り側用 TP-C12725T-CD

アイドラホイール/アイドラスプロケット

(クリックで一覧表を
表示します。)		 適用チェーン形式 適用チェーン
ピッチ
mm		 相当歯数
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25



エンプラ製アイドラホイール(国内生産品)
形番 相当割出歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-IW1221-■ 21 130.0 Φ25.3, Φ30.3, Φ40.3 分割形
TP-IW1223-■ 23 142.5 Φ30.3, Φ40.3
TP-IW1225-■ 25 154.8 Φ30.3, Φ40.3
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(国内生産品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-IW1221-25 21 130.0 Φ25.3 分割形
TP-IW1221-30 Φ30.3
TP-IW1221-40 Φ40.3
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(国内生産品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-IW1223-30 23 142.5 Φ30.3 分割形
TP-IW1223-40 Φ40.3
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(国内生産品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-IW1225-30 25 154.8 Φ30.3 分割形
TP-IW1225-40 Φ40.3
エンプラ製アイドラホイール(OEM供給品)
形番 相当割出歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-C12■■■BT-IW 21 129.8 Φ25, Φ30, Φ40 一体形
TP-C12■■■BT-IW 23 142.2 Φ25, Φ30, Φ40
TP-C12■■■BT-IW 25 154.7 Φ25, Φ30, Φ40
TP-C12■■■BT-IW 21 129.8 Φ25, Φ30, Φ45, Φ40 分割形
TP-C12■■■BT-IW 23 142.2 Φ25, Φ30, Φ45, Φ40
TP-C12■■■BT-IW 25 154.7 Φ25, Φ30, Φ45, Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12200BT-IW 21 129.8 Φ25 一体形
TP-C12201BT-IW Φ30
TP-C12203BT-IW Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12212BT-IW 23 142.2 Φ25 一体形
TP-C12213BT-IW Φ30
TP-C12215BT-IW Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12204BT-IW 25 154.7 Φ25 一体形
TP-C12205BT-IW Φ30
TP-C12207BT-IW Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12077BT-IW 21 129.8 Φ25 分割形
TP-C12078BT-IW Φ30
TP-C12079BT-IW Φ35
TP-C12080BT-IW Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C121928BT-IW 23 142.2 Φ25 分割形
TP-C121929BT-IW Φ30
TP-C121930BT-IW Φ35
TP-C121931BT-IW Φ40
×
(ドラッグで移動できます)
■エンプラ製アイドラホイール(OEM供給品)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12081BT-IW 25 154.7 Φ25 分割形
TP-C12082BT-IW Φ30
TP-C12083BT-IW Φ35
TP-C12084BT-IW Φ40
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

形番 相当割出歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-C121646T-IW 25 155 Φ35 一体形
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

形番 相当割出歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-C12404T-IW 12 147 Φ30 分割形
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TPUMF1200T-25-IW 12 73.60 Φ25.3 一体形
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

形番 歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-C121■T-IW 12 149.2 Φ30, Φ40 分割形
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TP-C12120T-IW 12 149.2 Φ30 分割形
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

形番 相当割出歯数 外径
mm		 下穴径
mm		 タイプ
TP-IW36UB1100T 11 112 Φ20 一体形
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


形番 歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-C12737T-IW 8 136.3 Φ30 一体形
TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

形番 相当割出歯数 外径
mm		 軸穴寸法
mm		 タイプ
TP-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 分割形
×
(ドラッグで移動できます)
形番相当割出歯数外径
mm		軸穴寸法
mm		タイプ
TP-IW50UNS10-30 10 157.0 Φ30.5 分割形
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


形番 相当割出歯数 外径
mm		 下穴径
mm		 タイプ
TP-IW30UTW-15T20 15 138.0 Φ20 一体形

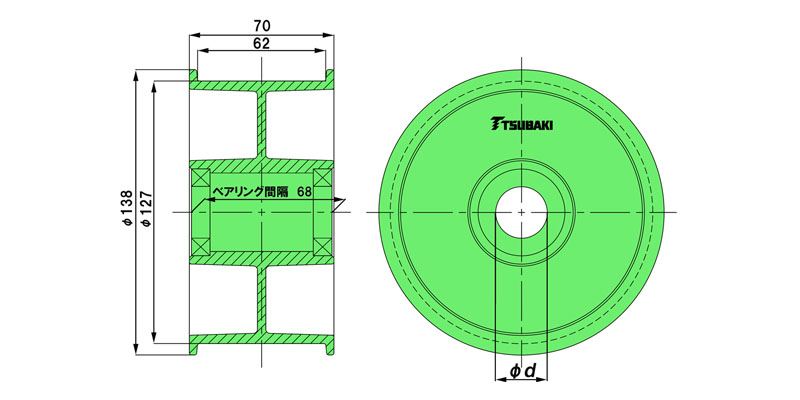

形番 相当割出歯数 外径
mm		 下穴径
mm		 タイプ
TP-IWB30UTW-15T25 15 138.0 Φ25 一体形
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

形番 相当割出歯数 外径
mm		 下穴径
mm		 タイプ
TP-IW36UTW-13T 13 137 ご要望により製作検討にて
対応いたします。		 一体形

分解・連結工具

アクセサリ名称
(クリックで一覧表を
表示します。)		 適用チェーン形番
分解・連結工具　 TTP, TPS, TPU, TTUP


適用チェーン 形番 用途
TTP826, TTP1143 TTP-KV-AST 分解・連結
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST 分解・連結
