产品信息　顶板链条配件

提供种类多样的专用链轮，惰轮，塑料导轨，固定环，链条导件，框架支撑件，产品导件，轴承单元等输送机关联配件。

点击各个图片可浏览各个配件的使用方法。

塑料顶板链条用配件
×
(可用拖动来移动)

链轮/转角盘/转盘

  • ・用途

    将电机的动力传导至链条的产品。

    安装至输送机的驱动轴上使用。

  • ・使用略图

    链轮

    [点击扩大]

一览

×
(可用拖动来移动)

惰轮/惰轮链轮

  • ・用途

    请安装至输送机的从动轴上使用。

一览

×
(可用拖动来移动)

分解/连接工具

  • ・用途

    使用工具可简单分解/连接顶板链。

    适合产品请确认产品页面。

  • ・使用略图

    不锈钢顶板链TS型用

    分解/连接工具

    [点击扩大]

一览

塑料顶板链用配件一览

链条型号使用的配件

配件型号


※点击型号可显示详细信息。点击扩大尺寸图

链轮/转角盘/转盘

(点击表示一览表。) 适用链条型号 适用链条节距
mm		 有效齿数/齿数
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½



链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径 mm 类型

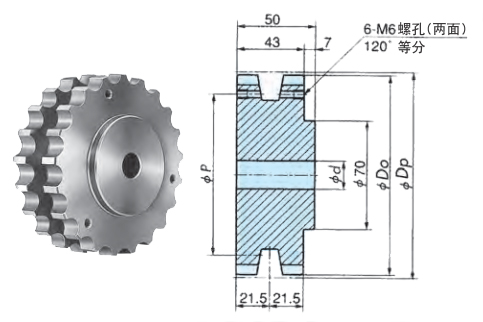

TTP912T 19 9½ 117.34 Φ18 Φ40 一体型
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20

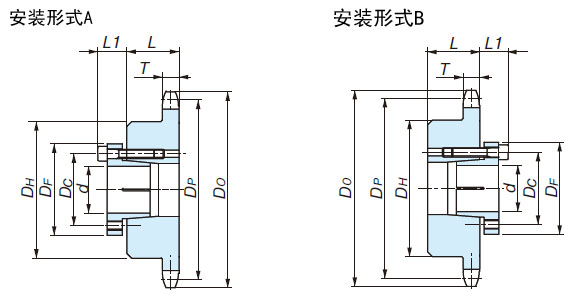

链轮（锁定系列）
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一体型
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20
工程塑料制链轮
型号 实际齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
d
mm		 类型
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 拼合式
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TTP-21T25 21 10½ 129.26 Φ25 拼合式
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TTP-23T25 23 11½ 141.22 Φ25 拼合式
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TTP-25T25 25 12½ 153.20 Φ25 拼合式
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C12295T-SPR 25 12½ 153.21 Φ40 拼合式
TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型

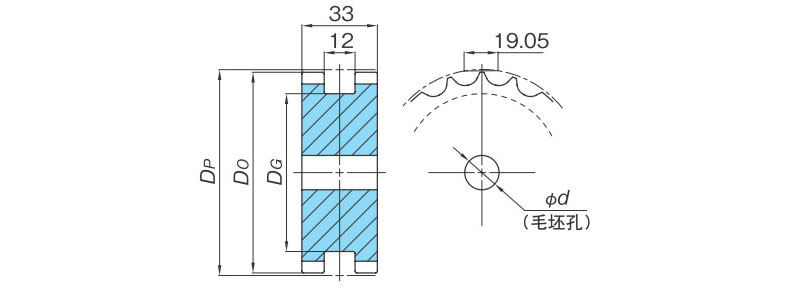

TTPM1200T 12 73.6 Φ15 Φ35 一体型
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TPF912T 19 9½ 117.34 Φ18 Φ42 一体型
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20
链轮（锁定系列）
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 一体型
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20
TP-OTD　 TP-OTD 38.1 10½, 11½

型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型

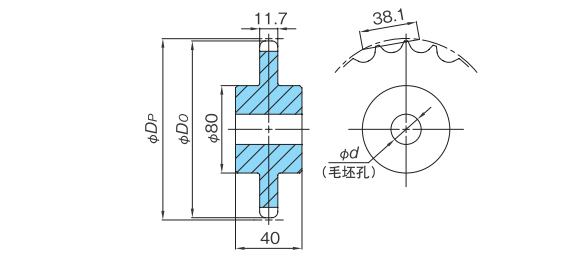

TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 一体型
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13



链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TTUP900T - 9 111.40 Φ18 Φ47 一体型
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20
链轮（锁定系列）
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 一体型
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20
工程塑料制链轮
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 拼合式
×
(可用拖动来移动)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
TTUP-12T25 12 147.2 Φ25 拼合式
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45
TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TPSS900T 9 114.4 Φ20 Φ35 一体型
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3

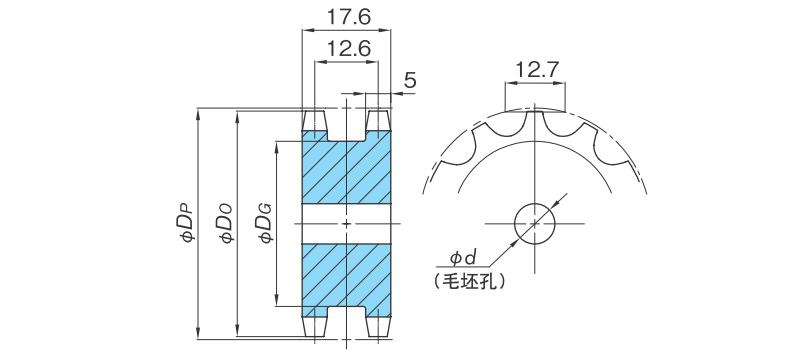

TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径 mm 类型
TTUPM1100T 11 45.1 Φ8 Φ20 一体型
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30

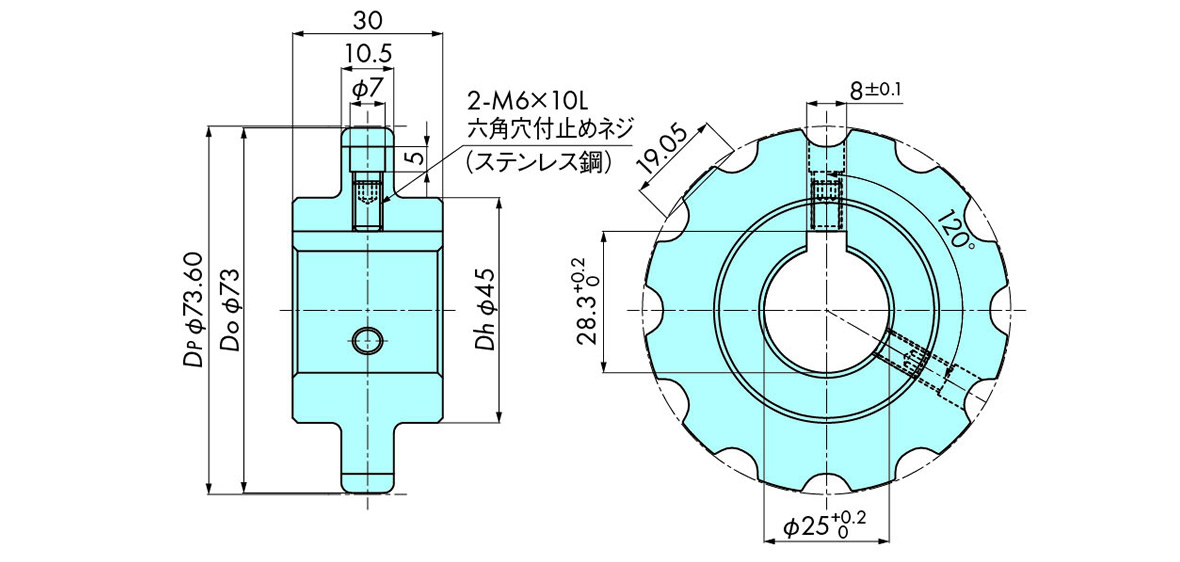

TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TPUMF1200T-25 12 73.60 Φ25 一体型
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 拼合式
×
(可用拖动来移动)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12115T-SPR 12 147.2 Φ30 拼合式
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









拼合式链轮(SW2500)
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 拼合式
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(可用拖动来移动)
■拼合式链轮(SW2500)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
WT-SW2500-16T25 16 130.20 Φ25 拼合式
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(可用拖动来移动)
■拼合式链轮(SW2500)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
WT-SW2500-18T25 18 146.27 Φ25 拼合式
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(可用拖动来移动)
■拼合式链轮(SW2500)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
WT-SW2500-21T25 21 170.40 Φ25 拼合式
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40

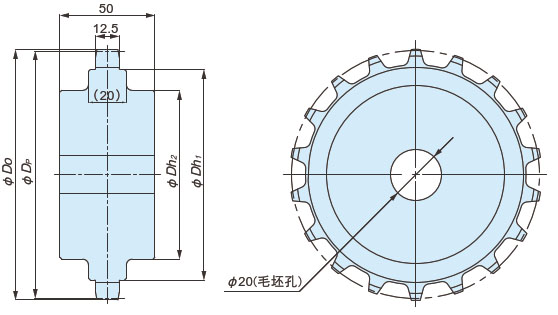

一体式链轮(S2500)
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
WT-S2500-16T 16 130.20 本公司根据顾客的要求，
通过制作探讨进行应对。		 一体型
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42

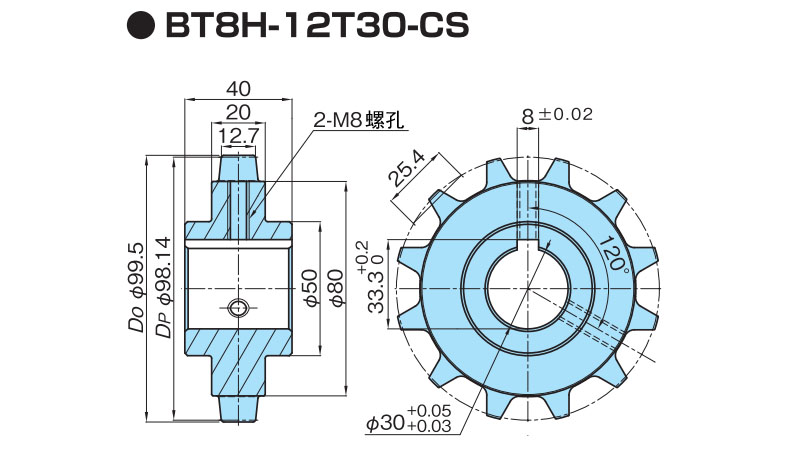

轴孔及键槽加工品
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
BT8H-12T■-CS 12 98.14 Φ25, Φ30 一体型

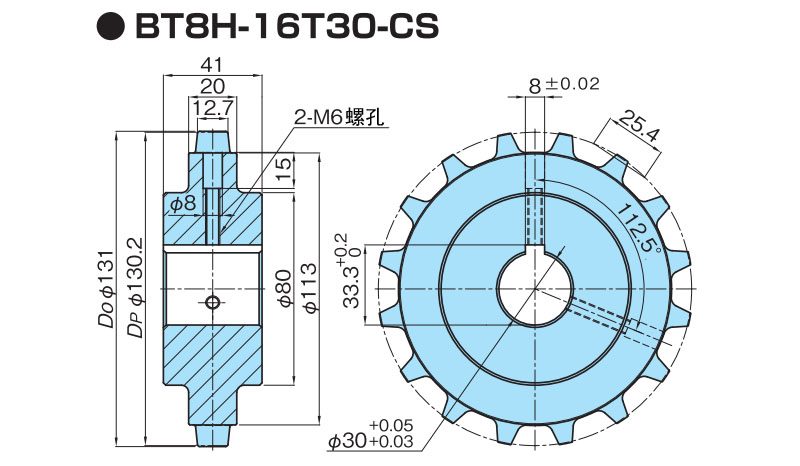

BT8H-16T30-CS 16 130.20 Φ30
×
(可用拖动来移动)
■轴孔及键槽加工品
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
BT8H-12T25-CS 12 98.14 Φ25 一体型
BT8H-12T30-CS Φ30

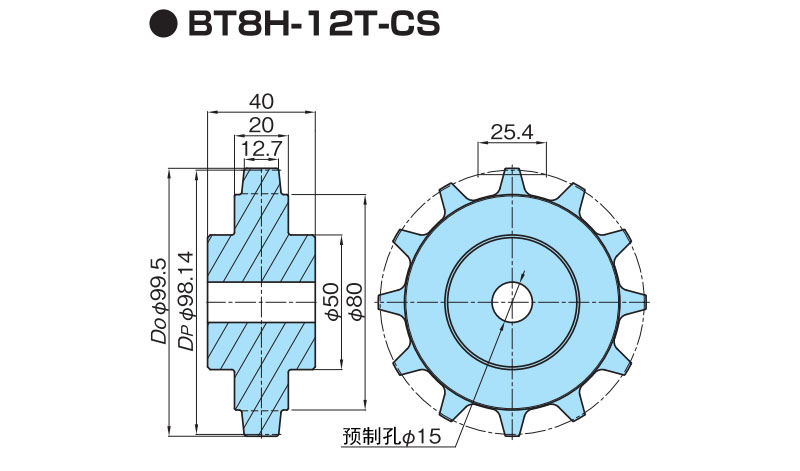

底孔完成品
型号 齿数 节距圆直径
mm		 预制孔径
mm		 类型
BT8H-12T-CS 12 98.14 Φ15 一体型

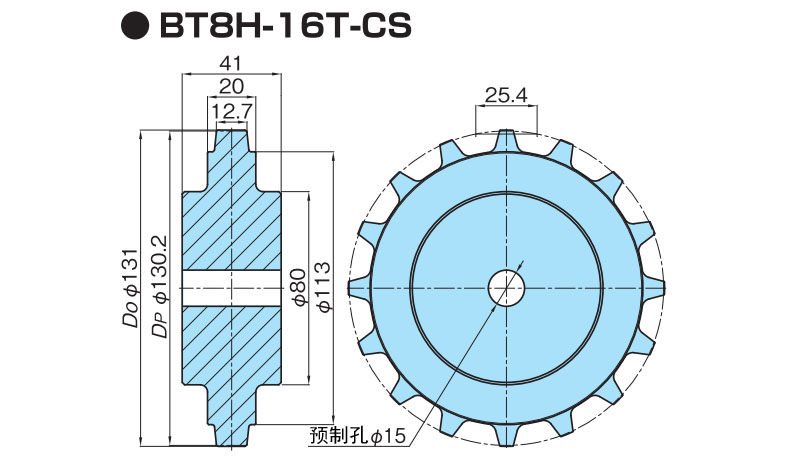

BT8H-16T-CS 16 130.20
TPUH-BO　 TPUH-BO 38.1 32

型号 齿数 外径 轴孔尺寸
mm		 类型
TP-C12781LT-SPR 32 352 Φ25 一体型

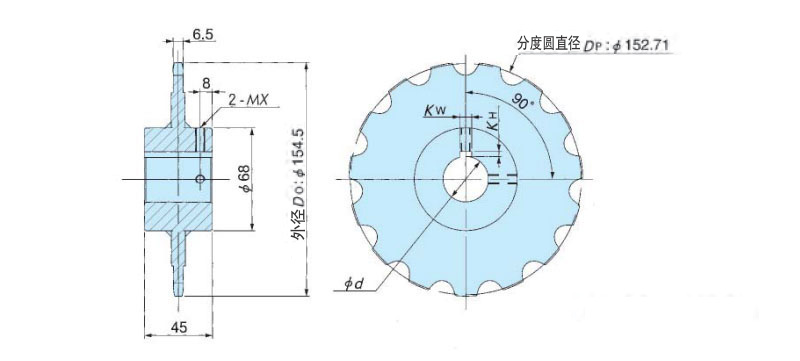

TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 一体型
TPUSR1500T-SS
链轮（锁定系列）
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 一体型
TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TP-UB1100T 11 127.8 Φ20 Φ40 一体型
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12





工程塑料制链轮
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C213959T-SPR 8 130.66 Φ30 一体型
TP-C213961T-SPR 10 161.8 Φ25
TP-C12721T-SPR
链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 节距圆直径
mm		 预制孔径
mm		 类型
TPUN555-800TQ 8 130.6 Φ16 一体型
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2

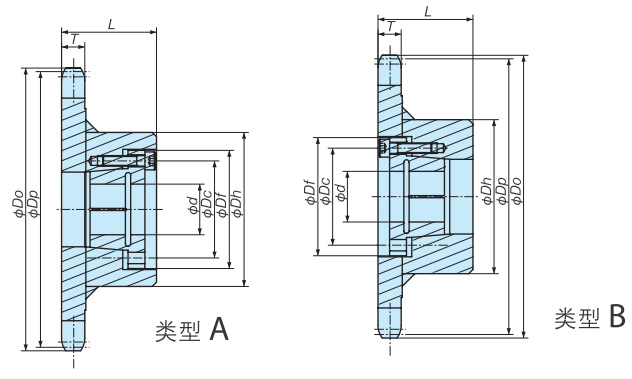

链轮（锁定系列）
型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 一体型
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2
TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TP-50UNT-8T 8 130.6 Φ15 Φ40 一体型
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2
TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

型号 齿数 节距圆直径
mm		 预制孔径
mm		 类型
TP-C12326T-SPR 8 165.9 Φ23 一体型
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3
TP-36AK　 TP-36AK 36 11, 13, 15

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TP-36AK1100T 11 127.7 Φ20 Φ60 一体型
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1
TP-30UTW-LAP　 TP-30UTW-LAP 30 15

型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型

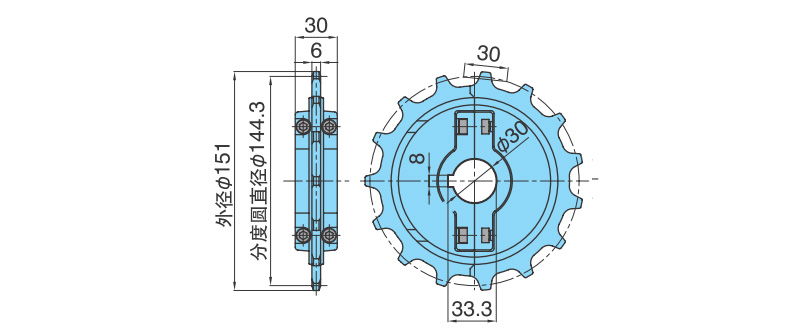

TP-SW30UT-15T30 15 144.3 Φ30 拼合式

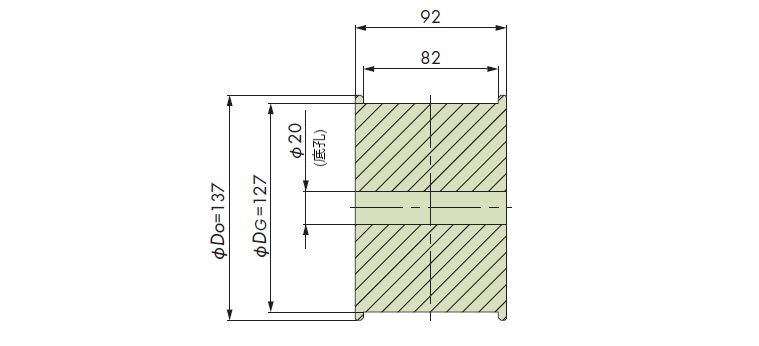

TP-36UTW-LAP　 TP-36UTW-LAP 36 13

型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-36UT-13T 13 150.42 本公司根据顾客的要求，
通过制作探讨进行应对。		 一体型
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


类型 材质 基本型号 有效齿数范围
底孔完成品 钢铁 RF2040S-1B□T■ 9½～12½
不锈钢 RF2040S-1B□T-SS 9½～12½
工程塑料 RF2040S-1B□T-P 9½～12½
配孔 钢铁 RF2040S-1B□T-H～ 9½～12½
不锈钢 RF2040S-1B□T-SS-H～ 9½～12½
止动链轮 S类型 钢铁 RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


类型 材质 基本型号 有效齿数范围
底孔完成品 钢铁 RF2060S-1B□T■ 9½～12½
不锈钢 RF2060S-1B□T-SS 9½～12½
工程塑料 RF2060S-1B□T-P 9½～12½
配孔 钢铁 RF2060S-1B□T-H～ 9½～12½
不锈钢 RF2060S-1B□T-SS-H～ 9½～12½
止动链轮 S类型 钢铁 RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TOR1100T 11 11 270.47 Φ23 Φ45 一体型
TOS・TOSP
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 一体型
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 一体型
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
上表以上的齿数可使用RS链轮B型。
不锈钢规格的场合也相同。
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 一体型
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 一体型
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 一体型
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 一体型
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
上表以上的齿数可使用RS链轮B型。
RT600型可使用齿数为12T以上的RS链轮B型。
不锈钢规格的场合也相同。
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 一体型
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 一体型
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(可用拖动来移动)
型号齿数节距圆直径
mm		预制孔径
mm		最大轴孔径类型
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 一体型
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46

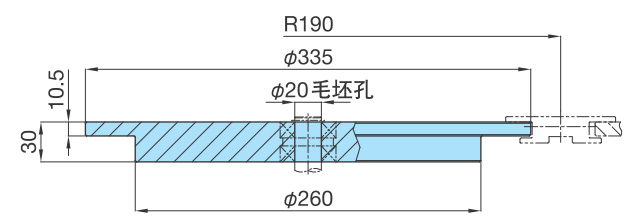

TPU-USR专用转角盘　 TPU-USR 38.1

用途 型号
输送侧，返回侧 TPU826USR-CD-R190

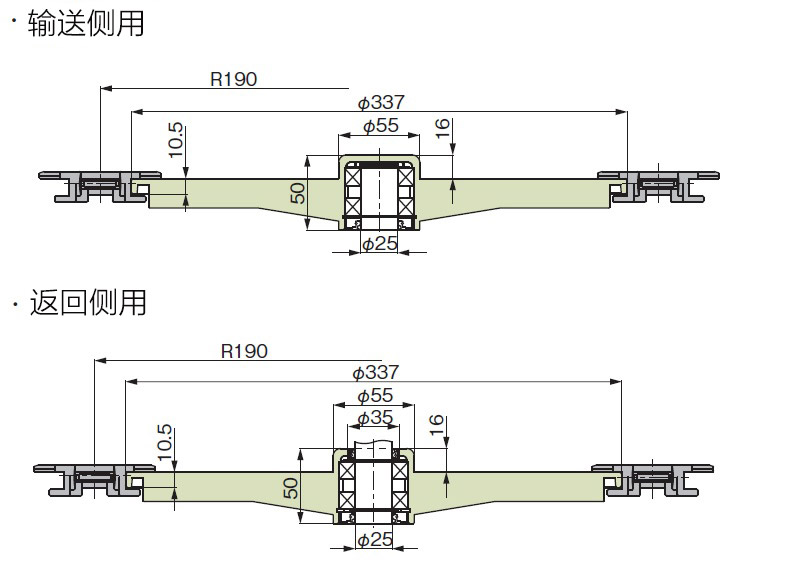

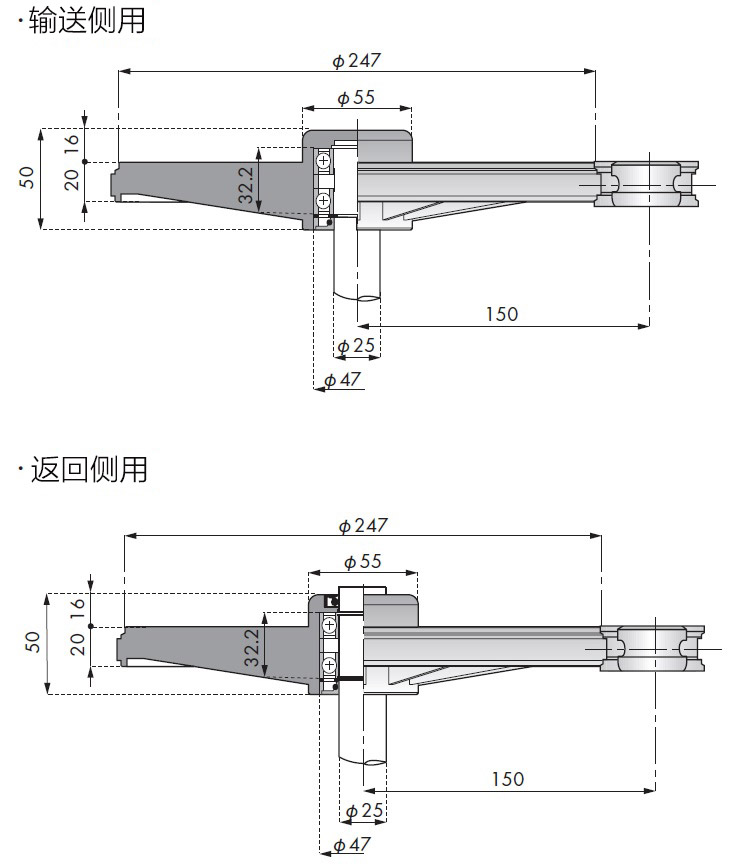

TPUH-BO专用转角盘　 TPUH-BO 38.1

用途 型号
输送侧 TP-C12779T-CD
返回侧 TP-C12777T-CD

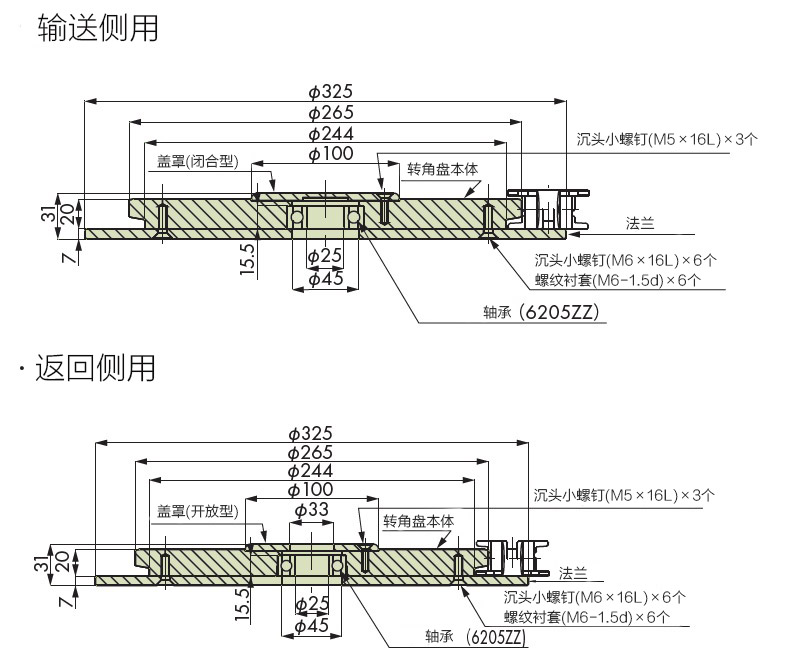

TPUSR550专用转角盘　 TPUSR550, TPUSR550P 38.1

用途 型号
输送侧 TPUSR550-CD-R150C
返回侧 TPUSR550-CD-R150R

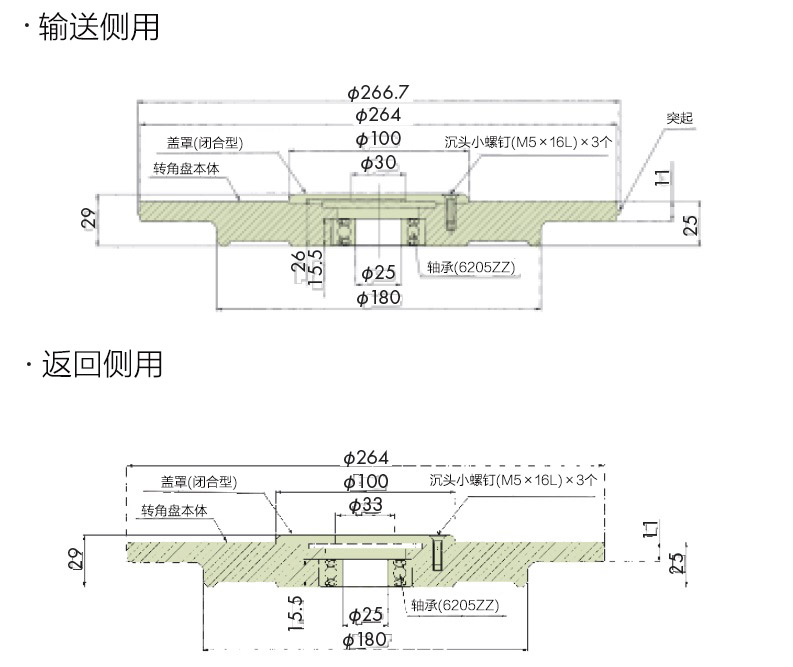

TPUSR826专用转角盘　 TPUSR826, TPUSR826P 38.1

用途 型号
输送侧 TPUSR826-CD-R150C
返回侧 TPUSR826-CD-R150R

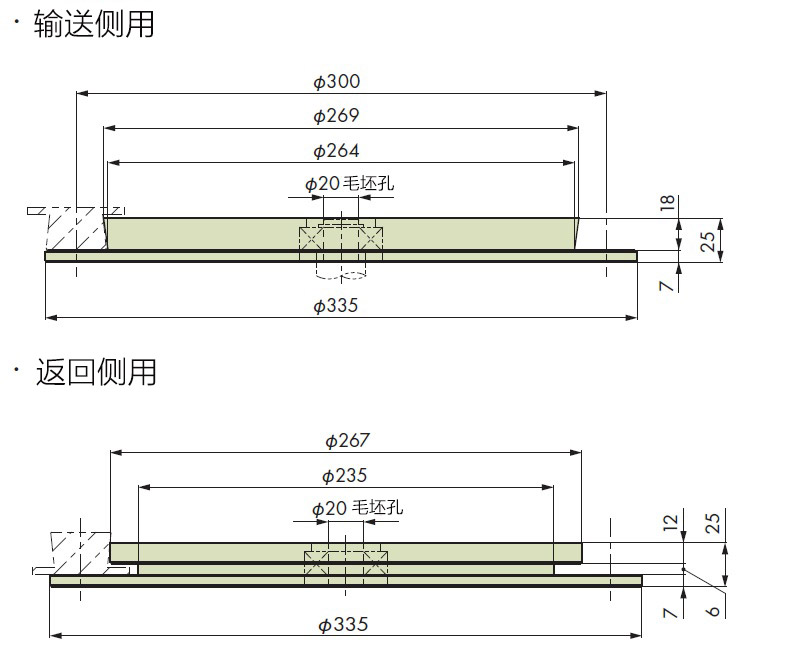

TP-UB36专用转盘　 TP-UB36, TP-UB36P 36

用途 型号
输送侧 PR-TP-UB36TW-D
返回侧 PR-TP-UB36TW-R

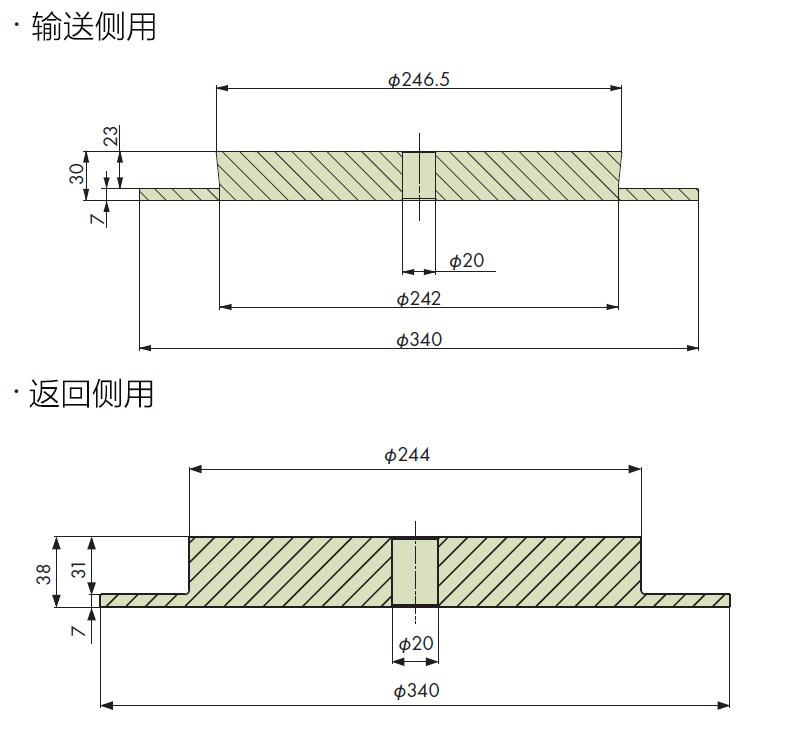

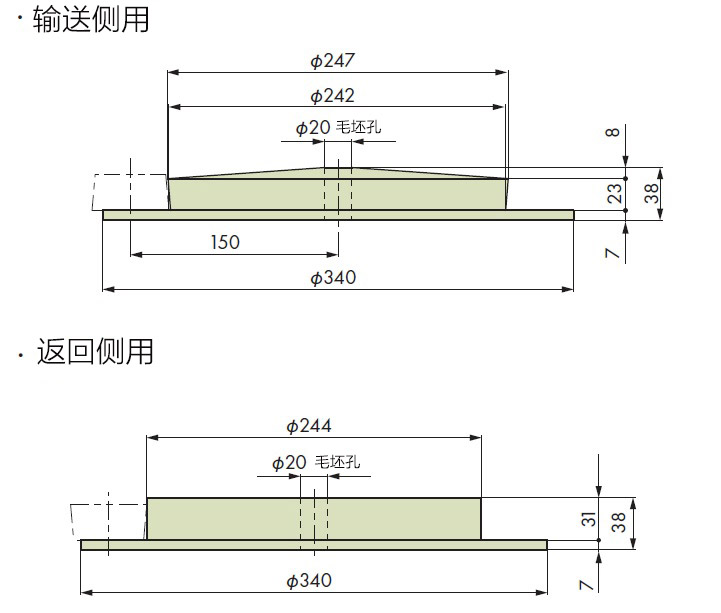

TP-50UNS/TPUN专用转角盘　 TP-50UNS, TPUN 50

用途 型号
输送侧 TPUN555-CD-R150C
返回侧 TPUN555-CD-R150R
TP-50UNS专用转盘　 TP-50UNS 50

类型 用途 型号
机械加工品 输送侧 TP-50UNST1
返回侧 TP-50UNST2
TPUN-LH专用转角盘　 TPUN535-LH, TPUN550-LH 50

用途 型号
输送侧 TP-C12723T-CD
返回侧 TP-C12725T-CD

惰轮/惰轮链轮

(点击表示一览表。) 适用链条型号 适用链条节距
mm		 链轮当量齿数
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25



工程塑料制惰轮（日本国内生产品）
型号 链轮当量齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-IW1221-■ 21 130.0 Φ25.3, Φ30.3, Φ40.3 拼合式
TP-IW1223-■ 23 142.5 Φ30.3, Φ40.3
TP-IW1225-■ 25 154.8 Φ30.3, Φ40.3
×
(可用拖动来移动)
■工程塑料制惰轮（日本国内生产品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-IW1221-25 21 130.0 Φ25.3 拼合式
TP-IW1221-30 Φ30.3
TP-IW1221-40 Φ40.3
×
(可用拖动来移动)
■工程塑料制惰轮（日本国内生产品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-IW1223-30 23 142.5 Φ30.3 拼合式
TP-IW1223-40 Φ40.3
×
(可用拖动来移动)
■工程塑料制惰轮（日本国内生产品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-IW1225-30 25 154.8 Φ30.3 拼合式
TP-IW1225-40 Φ40.3
工程塑料制惰轮（OEM供给品）
型号 链轮当量齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-C12■■■BT-IW 21 129.8 Φ25, Φ30, Φ40 一体型
TP-C12■■■BT-IW 23 142.2 Φ25, Φ30, Φ40
TP-C12■■■BT-IW 25 154.7 Φ25, Φ30, Φ40
TP-C12■■■BT-IW 21 129.8 Φ25, Φ30, Φ45, Φ40 拼合式
TP-C12■■■BT-IW 23 142.2 Φ25, Φ30, Φ45, Φ40
TP-C12■■■BT-IW 25 154.7 Φ25, Φ30, Φ45, Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C12200BT-IW 21 129.8 Φ25 一体型
TP-C12201BT-IW Φ30
TP-C12203BT-IW Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C12212BT-IW 23 142.2 Φ25 一体型
TP-C12213BT-IW Φ30
TP-C12215BT-IW Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C12204BT-IW 25 154.7 Φ25 一体型
TP-C12205BT-IW Φ30
TP-C12207BT-IW Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C12077BT-IW 21 129.8 Φ25 拼合式
TP-C12078BT-IW Φ30
TP-C12079BT-IW Φ35
TP-C12080BT-IW Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C121928BT-IW 23 142.2 Φ25 拼合式
TP-C121929BT-IW Φ30
TP-C121930BT-IW Φ35
TP-C121931BT-IW Φ40
×
(可用拖动来移动)
■工程塑料制惰轮（OEM供给品）
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-C12081BT-IW 25 154.7 Φ25 拼合式
TP-C12082BT-IW Φ30
TP-C12083BT-IW Φ35
TP-C12084BT-IW Φ40
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

型号 链轮当量齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-C121646T-IW 25 155 Φ35 一体型
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

型号 链轮当量齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-C12404T-IW 12 147 Φ30 拼合式
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

型号 齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TPUMF1200T-25-IW 12 73.60 Φ25.3 一体型
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

型号 齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-C121■T-IW 12 149.2 Φ30, Φ40 拼合式
×
(可用拖动来移动)
型号齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12120T-IW 12 149.2 Φ30 拼合式
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

型号 链轮当量齿数 外径
mm		 预制孔径
mm		 类型
TP-IW36UB1100T 11 112 Φ20 一体型
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


型号 齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-C12737T-IW 8 136.3 Φ30 一体型
TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

型号 链轮当量齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 拼合式
×
(可用拖动来移动)
型号链轮当量齿数外径
mm		轴孔尺寸
mm		类型
TP-IW50UNS10-30 10 157.0 Φ30.5 拼合式
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


型号 链轮当量齿数 外径
mm		 预制孔径
mm		 类型

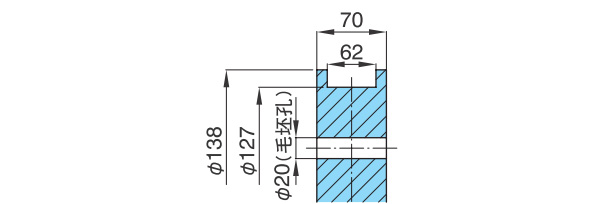

TP-IW30UTW-15T20 15 138.0 Φ20 一体型
型号 链轮当量齿数 外径
mm		 预制孔径
mm		 类型

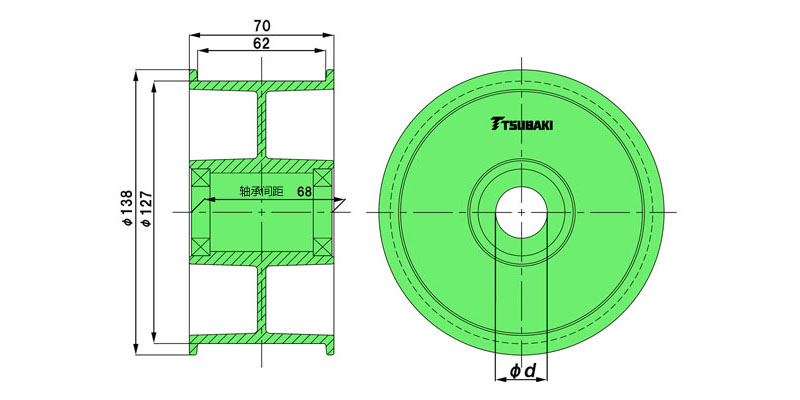

TP-IWB30UTW-15T25 15 138.0 Φ25 一体型
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

型号 链轮当量齿数 外径
mm		 预制孔径
mm		 类型
TP-IW36UTW-13T 13 137 本公司根据顾客的要求，
通过制作探讨进行应对。		 一体型

分解/连接工具

配件名称
(点击表示一览表。)		 适用链条型号
分解/连接工具　 TTP, TPS, TPU, TTUP


适用链条 型号 用途
TTP826, TTP1143 TTP-KV-AST 拆解、连接
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST 拆解、连接
