製品情報　プラスチックモジュラーチェーン用アクセサリ

専用スプロケット、アイドラ、プラレール、セットカラー、チェーンガイドパーツ、フレームサポートパーツ、プロダクトガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品を多数ラインアップしています。

各アクセサリの使用方法などは下記画像をクリックし、ご確認ください。

プラスチックモジュラーチェーン用アクセサリ





×
(ドラッグで移動できます)

スプロケット

  • ・用途

    モータの動力をチェーンへ伝えるための商品です。

    コンベヤの駆動軸に取付けてご使用ください。

  • ・使用イメージ

    スプロケット

    [クリックで拡大]

一覧へ

×
(ドラッグで移動できます)

アイドラホイール/アイドラスプロケット

  • ・用途

    コンベヤの従動軸に取付けてご使用ください。

一覧へ

×
(ドラッグで移動できます)

ノーズバー

  • ・用途

    コンベヤ端部にノーズバーを設置することでコンベヤ間のデッドスペースを小さくすることができます。

    コンベヤ間で搬送物の残留が懸念される小物搬送に最適です。

  • ・使用イメージ

    ノーズバー

    [クリックで拡大]

一覧へ

×
(ドラッグで移動できます)

デッドプレート

  • ・用途

    端部ノーズバー仕様同士の突合せ搬送コンベヤで、スムーズな乗移りをサポートします。

  • ・使用イメージ

    デッドプレート

    [クリックで拡大]

一覧へ

×
(ドラッグで移動できます)

トランスファプレート

  • ・用途

    レイズドリブタイプのプラスチックモジュラーチェーンの乗継部のスキマを解消します。

    搬送物の巻込みや引掛りを防止し、スムーズな乗移りを実現します。

  • ・使用イメージ

    トランスファプレート

    [クリックで拡大]

一覧へ

プラスチックモジュラーチェーン用アクセサリ一覧

チェーン形番の適用アクセサリを

アクセサリ形番を


※形番クリックで詳細情報を表示します。寸法図はクリックで拡大します。

スプロケット

適用シリーズ名
(クリックで一覧表を
表示します。)		 適用チェーン形式 適用チェーン
ピッチ
mm		 歯数
幅広タイプ 固定幅タイプ
WT0400　 WT0405-W - 4.5 16, 20, 24, 32, 40

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 下穴径
mm		 タイプ
WT-S0400-16T 16 23.07 受注製作で
加工致します		 Φ8 一体形
WT-S0400-20T 20 28.77
WT-S0400-24T 24 34.48
WT-S0400-32T 32 45.91
WT-S0400-40T 40 57.35

本スプロケットは耐熱性および耐薬品性を有していません。
特殊な環境・使用条件で使用される場合は当社までお問合せください。
WT0700　 WT0705-W WT0705-M 7.5 15, 24, 32, 48




形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N0700-15T18 15 36.07 Φ18 一体形
WT-N0700-24T■ 24 57.46 Φ20, Φ25, Φ30
WT-N0700-32T40S 32 76.52 □40
WT-N0700-48T■ 48 114.67 Φ30, □40, Φ50
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N0700-24T20 24 57.46 Φ20 一体形
WT-N0700-24T25 Φ25
WT-N0700-24T30 Φ30
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N0700-48T30 48 114.67 Φ30 一体形
WT-N0700-48T40S □40
WT-N0700-48T50WK Φ50
BT4 - BTC4-M 12.7 10, 24


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BTC4-10T18 10 41.1 Φ18 一体形
BTC4-24T30 24 97.3 Φ30
WT1300 WT1306-W - 13.1 15, 24, 28, 36

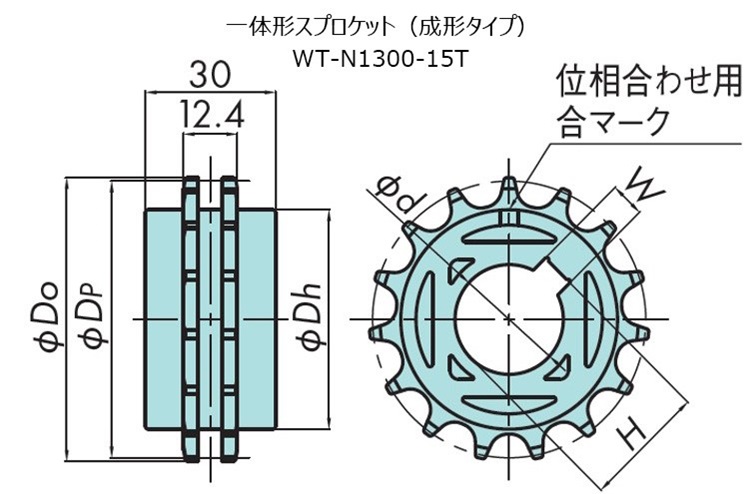

一体形(成形)スプロケット
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N1300-15T25 15 63.01 Φ25 一体形
WT-N1300-15T25S □25
WT-N1300-24T25 24 100.36 Φ25
WT-N1300-24T30 Φ30
WT-N1300-24T40S □40

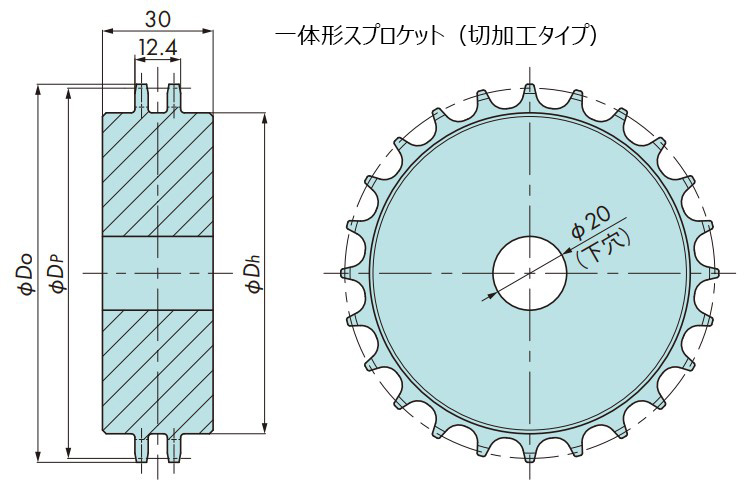

一体形スプロケット(削加工タイプ)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S1300-24T 24 100.36 ご要望により制作検討にて対応いたします。 一体形
WT-S1300-28T 28 117.00
WT-S1300-36T 36 150.31
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 12, 18, 24, 25, 27, 31, 32, 33







一体形(成形)スプロケット(N1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N1500-12T30 12 57.96 Φ30 一体形
WT-N1500-18T40S 18 86.38 □40 一体形
分割形スプロケット(SW1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW1500-24T■ 24 114.9 Φ25, Φ30, Φ35, Φ40, □40 分割形
WT-SW1500-32T■ 32 153.0 □40, □50, □60
WT-SW1500-33T■ 33 157.8 □40, □65
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-24T25 24 114.9 Φ25 分割形
WT-SW1500-24T30 Φ30
WT-SW1500-24T35 Φ35
WT-SW1500-24T40 Φ40
WT-SW1500-24T40S □40
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-32T40S 32 153.0 □40 分割形
WT-SW1500-32T50S □50
WT-SW1500-32T60S □60
×
(ドラッグで移動できます)
■分割形スプロケット(SW1500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-33T40S 33 157.8 □40 分割形
WT-SW1500-33T65S □65
一体形スプロケット(S1500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 下穴径
mm		 タイプ
WT-S1500-24T 24 114.9 受注製作で
加工致します		 Φ20 一体形
WT-S1500-25T 25 119.7
WT-S1500-27T 27 129.2
WT-S1500-31T 31 148.3
WT-S1500-32T 32 153.0
WT-S1500-33T 33 157.8
WT1900　 WT1907-K - 19.05 17, 21, 24, 25


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S1900-17T 17 104.6 受注製作で
加工致します		 一体形
WT-S1900-21T 21 129.0
WT-S1900-24T 24 147.3
WT-S1900-25T 25 153.4
WT-SW1900-25T■ 25 153.35 Φ40, Φ60 分割形
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1900-25T40S 25 153.35 Φ40 分割形
WT-SW1900-25T60S Φ60
BT6　 BTC6, BTC6RN, BTC6RN-T, BTC6-T, BTCP6, BTN6, BTO6, BTO6RN - 19.05 10, 24


一体形スプロケット
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT6-10T-38H 10 61.65 六角、二面幅38 一体形
BT6-24T-40S 24 145.95 □40
BT6-24T-50S □50
BT6-24T-65S □65
一体形スプロケット　チェーン仕様：耐熱・高速(KV150、K250)仕様専用
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT6-KV-10T-38H 10 61.65 六角、二面幅38 一体形
BT6-KV-24T-50S 24 145.95 □50
BT6-KV-24T-65S □65
×
(ドラッグで移動できます)
形番チェーン仕様
KV150, KV250用		歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BT6-24T-40S --- 24 145.95 □40 一体形
BT6-24T-50S BT6-KV-24T-50S □50
BT6-24T-65S --- □65
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18





形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW2250-16T■ 16 130.20 Φ30, Φ40, □40 分割形
WT-SW2510-18T■ 18 146.27 Φ30, Φ40, □40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2250-16T30 16 130.20 Φ30 分割形
WT-SW2250-16T40 Φ40
WT-SW2250-16T40S □40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2510-18T30 18 146.27 Φ30 分割形
WT-SW2510-18T40 Φ40
WT-SW2510-18T40S □40
WT2520,BT8S　 BTC8S, WT2525-K, WT2525VG-K WT2525-M, WT2525VG-M 25.4 18,22




形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT8S-18T-■ 18 146.27 □40, □60 一体形
WT-N2520-18T40 Φ40
WT-N2520-18T■S □38.1, □40, □50.8, □60
WT-N2520-22T90S 22 178.48 □90
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BT8S-18T-40S 18 146.27 □40 一体形
BT8S-18T-60S □60
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N2520-18T38S 18 146.27 □38.1 一体形
WT-N2520-18T40S □40
WT-N2520-18T51S □50.8
WT-N2520-18T60S □60
WT2500/2530,BT8　 BTM8H, WT2505-K, WT2506-K BTC8H-M, BTM8H-M, WT2505G-M, WT2505-M, WT2505TOD-M, WTM2535G-M 25.4 16, 18, 21



分割形スプロケット(SW2500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 分割形
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-16T25 16 130.20 Φ25 分割形
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-18T25 18 146.27 Φ25 分割形
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(ドラッグで移動できます)
■分割形スプロケット(SW2500)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2500-21T25 21 170.40 Φ25 分割形
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40
一体形スプロケット(S2500)
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S2500-16T 16 130.20 ご要望により製作検討にて
対応いたします。		 一体形
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
BT8　 BTC8, BTC8-A - 25.4 12, 18



形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT8-12T-25 12 98.14 Φ25.1 一体形
BT8-18T-■ 18 146.27 Φ25.1, □40, □50, □65
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BT8-18T-25 18 146.27 Φ25.1 一体形
BT8-18T-40S □40
BT8-18T-50S □50
BT8-18T-65S □65
BT8　 - BTC8H-M, BTM8H-M 25.4 12, 16





軸穴・キー溝加工品
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT8H-12T■-CS 12 98.14 Φ25, Φ30 一体形
BT8H-16T30-CS 16 130.20 Φ30
×
(ドラッグで移動できます)
■軸穴・キー溝加工品
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BT8H-12T25-CS 12 98.14 Φ25 一体形
BT8H-12T30-CS Φ30
下穴品
形番 歯数 ピッチ円直径
mm		 下穴径
mm		 タイプ
BT8H-12T-CS 12 98.14 Φ15 一体形
BT8H-16T-CS 16 130.20
BT8　 - BTO8-M 25.4 12, 18


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BTO8-12T■ 12 98.14 Φ25, Φ30 一体形
BTO8-18T■ 18 146.27 Φ30, Φ40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BTO8-12T25 12 98.14 Φ25 一体形
BTO8-12T30 Φ30
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
BTO8-18T30 18 146.27 Φ30 一体形
BTO8-18T40 Φ40
WT2700　 WT2705-K, WT2706-K - 27.2 9, 12, 18, 20, 28







形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N2700-9T■ 9 79.53 Φ25, □40 一体形
WT-N2700-12T■ 12 105.09 Φ30, Φ40, □40
WT-N2700-18T■ 18 156.64 □40, □60, □65
WT-N2700-20T■ 20 173.90 □40, □60 分割形
WT-N2700-28T■ 28 242.93 □40, □60
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N2700-9T25 9 79.53 Φ25 一体形
WT-N2700-9T40S □40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N2700-12T30 12 105.09 Φ30 一体形
WT-N2700-12T40 Φ40
WT-N2700-12T40S □40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N2700-18T40S 18 156.64 □40 一体形
WT-N2700-18T60S □60
WT-N2700-18T65S □65
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2700-20T40S 20 173.90 □40 分割形
WT-SW2700-20T60S □60
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2700-28T40S 28 242.93 □40 分割形
WT-SW2700-28T60S □60
WTU3010　 WTU3015T-K - 30 14


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WTU-SW3010-14T■ 14 134.82 Φ30, Φ40, □40.3 分割形
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WTU-SW3010-14T30 14 134.82 Φ30 分割形
WTU-SW3010-14T40 Φ40
WTU-SW3010-14T40S □40.3
WT3080　 - WT3085-C 30 27, 31, 33

形番 歯数 作用歯数 ピッチ円直径
mm		 下穴径
mm		 タイプ
WT-S3085C3-27T 27 13½ 129.7 Φ15 一体形
WT-S3085C3-31T 31 15½ 148.5
WT-S3085C3-33T 33 16½ 158.0
WT3100　 WT3109-W - 31.75 16, 18



形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-N3100-16T■ 16 162.75 □40, □60, Φ60 一体形
WT-N3100-18T■ 18 182.84 □40, □60
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N3100-16T40S 16 162.75 □40 一体形
WT-N3100-16T60S □60
WT-N3100-16T60 Φ60
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-N3100-18T40S 18 182.84 □40 一体形
WT-N3100-18T60S □60
WT3810　 WT3816-K - 38 18, 20, 24

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S3816-18T 18 218.8 受注製作で
加工致します		 一体形
WT-S3816-20T 20 242.9
WT-S3816-24T 24 291.1
WT3820　 WT3827-K - 38.1 8, 12

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S3820-8T 8 99.6 受注製作で
加工致します		 一体形
WT-S3820-12T 12 147.2
WT3830　 WT3835-K, WT3835RN-K, WT3835-T, WT3835TRN-K WT3835G-M 38.1 21, 23, 24, 25


エンプラ製機械加工品
形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S3830-1200T 24 12 147.2 受注製作で
加工致します		 一体形
WT-S3830-1212T 25 12½ 153.2
エンプラ製成形品
形番 歯数 作用歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
TTP-21■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 分割形
TTP-23■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(ドラッグで移動できます)
■エンプラ製成形品
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-21T25 21 10½ 129.26 Φ25 分割形
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(ドラッグで移動できます)
■エンプラ製成形品
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-23T25 23 11½ 141.22 Φ25 分割形
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(ドラッグで移動できます)
■エンプラ製成形品
形番歯数作用歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
TTP-25T25 25 12½ 153.20 Φ25 分割形
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
BT16　 BTH16 - 50.8 16
形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
BT16-16T-60S 16 260.39 □60.1 一体形
BT16-16T-90S □90.1
WT5700　 WT5707-K - 57.15 9, 12, 14

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S5707-9T 9 167.0 受注製作で
加工致します		 一体形
WT-S5707-12T 12 220.8
WT-S5707-14T 14 256.8
WT6300　 WT6306-W - 63.5 16, 18, 20

形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-S6300-16T 16 325.49 ご要望により制作検討にて対応いたします。
標準は四角穴形状となります。		 一体形
WT-S6300-18T 18 365.68
WT-S6300-20T 20 405.92

アイドラホイール

適用シリーズ名
(クリックで一覧表を
表示します。)		 適用チェーン形式 適用チェーン
ピッチ
mm		 相当歯数
幅広タイプ 固定幅タイプ
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 24, 32


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW1500-24T■-IW 24 114.9 Φ30.3, Φ35.3, Φ40.3 分割形
WT-SW1500-32T■-IW 32 153.0 Φ30.3, Φ35.3, Φ40.3
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-24T30-IW 24 114.9 Φ30.3 分割形
WT-SW1500-24T35-IW Φ35.3
WT-SW1500-24T40-IW Φ40.3
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW1500-32T30-IW 32 153.0 Φ30.3 分割形
WT-SW1500-32T35-IW Φ35.3
WT-SW1500-32T40-IW Φ40.3
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18


形番 歯数 ピッチ円直径
mm		 軸穴寸法
mm		 タイプ
WT-SW2250-16T■IW-M 16 130.20 Φ30, Φ40 分割形
WT-SW2250-18T■IW-M 18 146.27 Φ30, Φ40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2250-16T30IW-M 16 130.20 Φ30 分割形
WT-SW2250-16T40IW-M Φ40
×
(ドラッグで移動できます)
形番歯数ピッチ円直径
mm		軸穴寸法
mm		タイプ
WT-SW2250-18T30IW-M 18 146.27 Φ30 分割形
WT-SW2250-18T40IW-M Φ40
WTM2530/WT3830/BT8　 - BTO8-M, BTC8H-M, BTM8H-M, WT3835G-M, WTM2535G-M 25.4, 38.1 12, 18


形番 相当歯数 外径
mm		 軸穴寸法
mm		 タイプ
BTO8-12T25-IW 12 86 Φ25.5 一体形
TP-C122■BT-IW 18 129.8 Φ25, Φ30, Φ40
TP-C120■BT-IW Φ25, Φ30, Φ35, Φ40 分割形
×
(ドラッグで移動できます)
形番相当歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12200BT-IW 18 129.8 Φ25 一体形
TP-C12201BT-IW Φ30
TP-C12203BT-IW Φ40
×
(ドラッグで移動できます)
形番相当歯数外径
mm		軸穴寸法
mm		タイプ
TP-C12077BT-IW 18 129.8 Φ25 分割形
TP-C12078BT-IW Φ30
TP-C12079BT-IW Φ35
TP-C12080BT-IW Φ40

ノーズバー

アクセサリ名称
(クリックで一覧表を
表示します。)		 適用チェーン形番
幅広タイプ 固定幅タイプ
WT0705-W専用
ノーズバー　 		WT0705-W -

タイプ 基本形番 幅
mm
摺動タイプ WT-NB07-W50 50
WT0705-M専用
ノーズバー　 		- WT0705-M
タイプ 基本形番 幅
mm
摺動タイプ WT-NB07-W30 30
WT1300/WT1500/1510シリーズ専用
ノーズバー　 		WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515G-W WT1505GTO-M, WT1515G-M



タイプ 基本形番 幅
mm
摺動タイプ WT-NB 76, 151, 302, 50, 99
WT-NBG 50, 99
ベアリングタイプ WT-NR 76(75.5), 151
BT5シリーズ専用
ノーズバー　 		BTN5, BTN5-A -

タイプ 基本形番 幅
mm
ベアリングタイプ BT5-NB 75, 151

デッドプレート

アクセサリ名称
(クリックで一覧表を
表示します。)		 適用チェーン形番
幅広タイプ 固定幅タイプ
WT1500/WT1510,
BT5シリーズ専用
デッドプレート　 		BTN5, BTN5-A, WT1505-K, WT1505RN-K, WT1506-K, WT1515-W, WT1516-W -

基本形番 長さ
mm
WT-DP 400, 550, 700, 850

トランスファプレート

アクセサリ名称
(クリックで一覧表を
表示します。)		 適用チェーン形番
幅広タイプ 固定幅タイプ
WT1900シリーズ専用
トランスファプレート　 		WT1907-K -


形番 長さ
mm		 幅
mm
WT-TP1907-L114 114.3 150
WT-TP1907-L190 190.5 150
WT3820シリーズ専用
トランスファプレート　 		WT3827-K -

形番 長さ
mm		 幅
mm
WT-TP3827-L152 152 151
WT5700シリーズ専用
トランスファプレート　 		WT5707-K -

形番 長さ
mm		 幅
mm
WT-TP5707-L220 220 151
