プラスチックモジュラーチェーン WT1515-W/WT1515G-W/WT1516-W形
- チェーンピッチ
15mm - 直線搬送用
- クローズタイプ
- オープンタイプ
- WinCS mini対応
- 平ベルトコンベヤからの置換に最適なWT1510シリーズ
- コンベヤベルトと同様の50mm幅、100mm幅に対応でき、ベルトコンベヤからの置換に最適です。
- 飲料業界での容器搬送はもとより、小形容器、機械部品などの搬送に最適です。
特長
-
・コンベヤベルトからの置換に対応したチェーン幅
コンベヤベルトと同様の50mm幅、100mm幅に対応できるので、ベルトコンベヤからの置換に最適です。
-
・スリットピンの採用により切継ぎ作業もスムーズ
チェーン幅50mm、100mmにはプラグ一体の「スリットピン」を採用。
チェーンの切継ぎ作業が容易に行えるため、チェーンの設置やメンテナンスの工数を削減します。
チェーン幅 50mm/100mm チェーン幅 150mm～ スリットピン仕様 本体+プラグ止め方式
※100mm幅を超える場合は本体ピン+プラグ止め方式になります。
-
・プラスチックモジュラーチェーンコンベヤとベルトコンベヤの比較(直交レイアウト)
曲線用のベルトコンベヤを使用した場合と比べ、スペースやモータ数を削減できます。
プラスチックモジュラーチェーン
モータ数2個/乗移り調整：1ヵ所
ベルトコンベヤ 例 1
モータ数3個/乗移り調整：2ヵ所
ベルトコンベヤ 例 2
モータ数2個/乗移り調整：高低差あり
〇：乗移り調整箇所
-
・ノーズバー突合せレイアウト
ノーズバーを使用することで、突合せレイアウトも可能です。
注)※部は搬送物の違いにより調整が必要です。
-
・直交レイアウト
WT1500シリーズのトランスオーバータイプ(GTO形・TOD形チェーン)と組合わせることで、プラスチックモジュラーチェーンの優れた摺動性により、
搬送物の残留がない直交レイアウトも可能です。WT1505GTOとの直交レイアウト
注)※部は搬送物の違いにより調整が必要です。
WT1505TODとの直交レイアウト

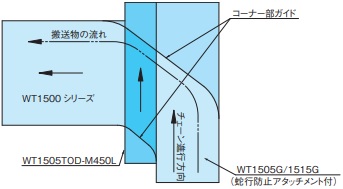

直交レイアウト上面図
-
・蛇行防止アタッチメントあり
WT1515G-W形は蛇行防止アタッチメントありで速度が速い場合でも蛇行せず、コンベヤ間の横移載でも安定搬送を実現します。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| 中 | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
| 小 | ● | ● | ○ | ● | ● | ● | ● | ●* | ● |
用途
- ■小形容器の搬送
- ■飲料業界での容器搬送
- ■機械部品の搬送
商品一覧
カタログ・取扱説明書
その他WT1510シリーズ
- チェーンピッチ
15mm - 直線搬送用
- クローズタイプ
- オープンタイプ
- フライトタイプ
- ・平ベルトからの置換に最適なプラスチックモジュラーチェーンWT1510シリーズにフライトタイプをラインアップ
- ・箱、ケース、バラ物などの傾斜搬送が可能です。
- チェーンピッチ
15mm - 直線搬送用
- クローズタイプ
- ラバータイプ
- WinCS mini対応
- ・平ベルトからの置換に最適なプラスチックモジュラーチェーンWT1510シリーズにラバータイプをラインアップ
- ・搬送物の滑りを抑えることができ、傾斜搬送に適しています。
- チェーンピッチ
15mm - 直線搬送用
- クローズタイプ
- ・ベルトコンベヤと同様のチェーン幅50mm、100mmにも対応できるためベルトコンベヤからの置換に最適なWT1510シリーズ
- ・小ピッチで、小物搬送に適しています。
形番表示例
| WT | 15 | 15 | G | - | W100 | - | LFG | - | SP | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ 15：15mm |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ ピン止め方式 無記号：本体ピン+プラグ SP：スリットピン(プラグ一体ピン) |
｜ リンク数 最小数2、最大数99999 |
||||
| リンク形状 |
W：mm
100：100mm |
||||||||||
|
15：クローズタイプ
16：オープンタイプ |
|||||||||||
| アタッチメント | |||||||||||
|
記号なし：アタッチメントなし G：蛇行防止アタッチメントあり |
|||||||||||
