塑料顶板链条 TPUSR型专用转角盘
- 塑料顶板链条 TPUSR550型/TPUSR826型用转角盘
-
用途
TPUSR型用转角盘。
如采用最小横向弯曲半径（R=150mm）进行曲线设置，建议使用转角盘。
不仅可减轻张力负荷，降低磨耗，还可抑制脉动的发生。
塑料顶板链条 TPUSR550/TPUSR826型用转角盘一览
| 类型 | - | |||
|---|---|---|---|---|
| 用途 | 输送侧 | 返回侧 | 输送侧 | 返回侧 |
| 型号 | TPUSR550-CD-R150C | TPUSR550-CD-R150R | TPUSR826-CD-R150C | TPUSR826-CD-R150R |
| 适用链条型号 | TPUSR550, TPUSR550P | TPUSR826, TPUSR826P | ||
| 适用链条节距 mm | 31.75 | |||
| 适用链轮形式 | - | |||
| 适用导向法兰 | - | |||
| 适用轮毂 | - | |||
| 形状 | |
|||
| 本体材质 | 超高分子量聚乙烯 | |||
| 材质等级 | - | |||
| 本体外观色 | 白色 | 绿色 | ||
| 按钮外观色 | - | |||
| 轴承材质 | - | |||
| 密封环 | - | |||
| 结构 | - | |||
| 沉头小螺钉 | 不锈钢 | |||
| 螺栓・螺母材质 | - | |||
| 齿数 | - | |||
| 有效齿数 | - | |||
| 轴孔形状 | - | |||
| 轴孔尺寸 mm | - | |||
| 预制孔径 mm | - | |||
| 最大轴孔径 mm | - | |||
| 宽 mm | - | |||
| 长度 mm | - | |||
| 链条侧弯半径R mm | 150 | |||

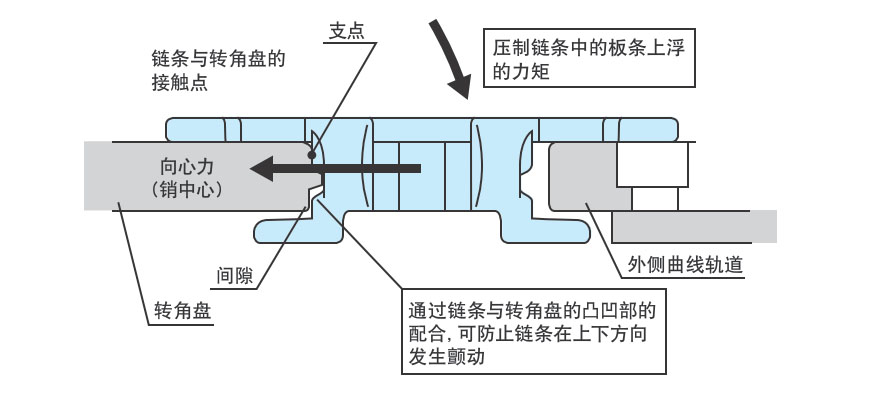

放上浮构造
型号示例
| TPUSR826 | - | CD | - | R150 | R |
| ｜ 形式 |
｜ 省略记号 CD：转角盘 |
｜ 链条横向弯曲半径 |
｜ R：返回侧 |
