トップチェーン用アクセサリ　主要諸元

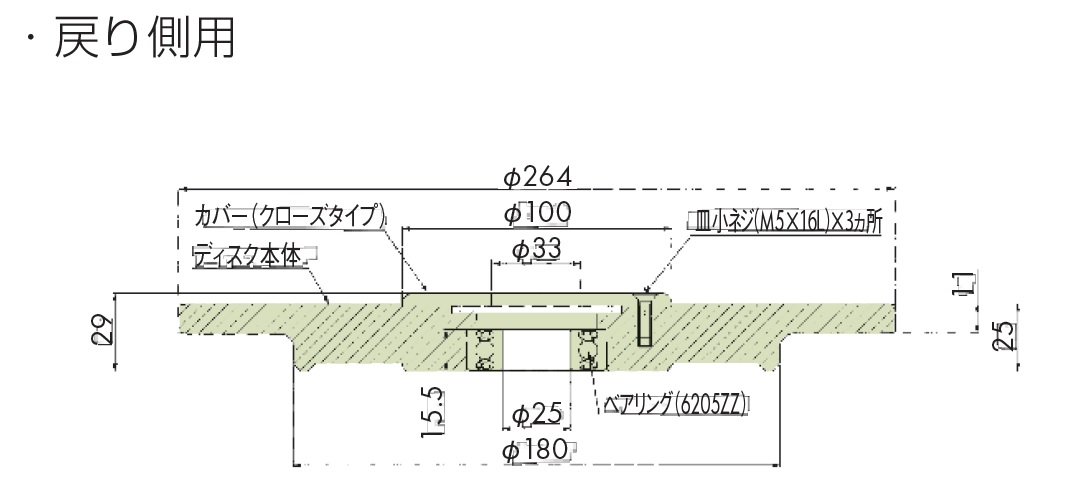

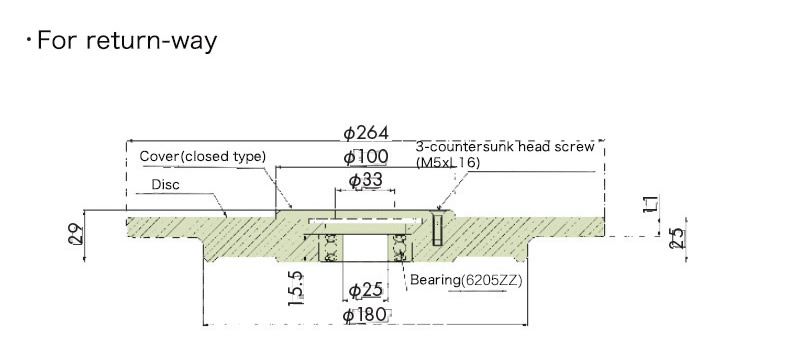

TPUSR826専用コーナディスク：TPUSR826-CD-R150R


[クリックで拡大]
PDF外形図

TPUSR826-CD-R150R

DXF図形データ

下表をご参照ください
(DXFデータ一覧はこちら)

カタログ・取扱説明書

適用チェーン

TPUSR826, TPUSR826P

主要諸元

適用 搬送側用 帰り側用
形番 TPUSR826-CD-R150C TPUSR826-CD-R150R
材質 超高分子量ポリエチレン製
外観色 グリーン
皿小ネジ材質 ステンレススチール
概略質量 kg 1.0
チェーン横曲り半径 mm R150
使用温度範囲 ℃ -20～60
DXF図形データ DXF DXF
希望価格(税別) ¥48,600 ¥48,600
納期 お問合せください お問合せください

注記
　1.ご注文生産品です。
　2.上図以外の寸法、ベアリング、材質等のものをご要望の場合は、お問い合わせください。
　3.ドライ雰囲気でのご使用を推奨します。
　4.水の掛かる雰囲気ではステンレス製ベアリング付も対応可能です。
