フレームサポートパーツ サポートヘッド
- サポートヘッド
- パイプのフレーム固定に使用、コンベヤフレームを真下から支持します。
-
用途
コンベヤフレームを真下から支持します。
パイプのフレーム固定にご使用ください。
サポートヘッドの内部への配線も可能です。
-
使用イメージ
[クリックで拡大]
[クリックで拡大]

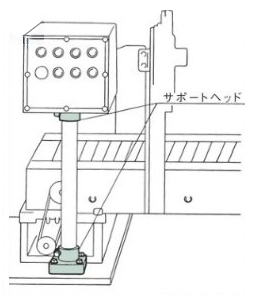

制御盤の取付
[クリックで拡大]
[クリックで拡大]
アタッチメントとして活用
[クリックで拡大]
[クリックで拡大]
フレームサポートパーツの一覧やパイプ別の適用パーツ組合せは下記パイプサイズ別適用パーツ組合せ表よりご確認ください。
サポートヘッド一覧
| 形番 | TP-CPSH48 | TP-CPSH60 |
|---|---|---|
| タイプ | - | |
| 使用パイプ呼び径 mm | Φ48.6 | Φ60.5 |
| 使用パイプ外径 mm | 1½ | 2 |
| ボルトサイズ | - | |
| 形状 |  |
|
| 本体材質 | 強化ポリアミド | |
| 本体外観色 | ブラック | |
| ボルト・ナット・ワッシャ材質 | ステンレス鋼 | |
| ボルト材質 | - | |
| ブシュ材質 | - | |
| ナット材質 | - | |
| フット・ボルト・ナット材質 | - | |
| すべり防止ゴムパット材質 | - | |
| すべり防止ゴムパット外観色 | - | |
| MB相当品 | - | |
| 形番 | TP-C14050T-BH | TP-C14741T-BH | TP-C14739T-BH |
|---|---|---|---|
| タイプ | 取付穴固定 | 取付穴可変 | |
| 使用パイプ呼び径 mm | Φ48.6 | Φ60.5 | |
| 使用パイプ外径 mm | 1½ | 2 | |
| ボルトサイズ | - | ||
| 形状 |  |
 |
|
| 本体材質 | 強化ポリアミド | ||
| 本体外観色 | ブラック | ||
| ボルト・ナット・ワッシャ材質 | ステンレス鋼 | ||
| ボルト材質 | - | ||
| ブシュ材質 | - | ||
| ナット材質 | - | ||
| フット・ボルト・ナット材質 | - | ||
| すべり防止ゴムパット材質 | - | ||
| すべり防止ゴムパット外観色 | - | ||
| MB相当品 | MB198-59161-BH | MB28-63503-BH | MB280-66781-BH |
