框架支撑零部件 支架头
- 支架头
- 用于管材支架的固定，从正下方支撑输送机支架。
-
用途
轴承顶从正下方支撑输送机框架。
用于管材支架的固定
支撑头内部可配线。
-

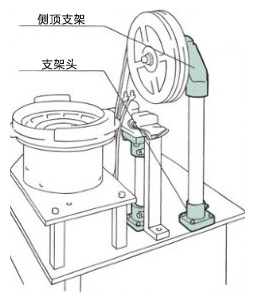

使用略图
[点击扩大]
[点击扩大]

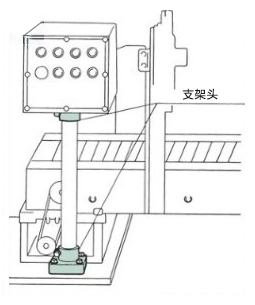

控制盘的安装
[点击扩大]
[点击扩大]
作为附件使用
[点击扩大]
[点击扩大]
请从下列各个管材尺寸的使用零件组合表确认支撑零件的一览以及各个管材组合。
支架头一览
| 型号 | TP-CPSH48 | TP-CPSH60 |
|---|---|---|
| 类型 | - | |
| 使用管材标称径 mm | Φ48.6 | Φ60.5 |
| 适用支撑管外径 mm | 1½ | 2 |
| 螺栓尺寸 | - | |
| 形状 |  |
|
| 本体材质 | 增强聚酰胺 | |
| 本体外观色 | 黑色 | |
| 螺栓，螺母，垫片材质 | 不锈钢 | |
| 螺母材质 | - | |
| 套筒材质 | - | |
| 螺栓材质 | - | |
| 地脚，螺栓，螺母材质 | - | |
| 防滑橡胶垫材质 | - | |
| 防滑橡胶垫外观色 | - | |
| MB同等产品 | - | |
| 型号 | TP-C14050T-BH | TP-C14741T-BH | TP-C14739T-BH |
|---|---|---|---|
| 类型 | 安装孔固定 | 安装孔可变更 | |
| 使用管材标称径 mm | Φ48.6 | Φ60.5 | |
| 适用支撑管外径 mm | 1½ | 2 | |
| 螺栓尺寸 | - | ||
| 形状 |  |
 |
|
| 本体材质 | 增强聚酰胺 | ||
| 本体外观色 | 黑色 | ||
| 螺栓，螺母，垫片材质 | 不锈钢 | ||
| 螺母材质 | - | ||
| 套筒材质 | - | ||
| 螺栓材质 | - | ||
| 地脚，螺栓，螺母材质 | - | ||
| 防滑橡胶垫材质 | - | ||
| 防滑橡胶垫外观色 | - | ||
| MB同等产品 | MB198-59161-BH | MB28-63503-BH | MB280-66781-BH |
