製品情報　プラブロックチェーン用アクセサリ

専用スプロケット、アイドラ、プラレール、セットカラー、チェーンガイドパーツ、フレームサポートパーツ、プロダクトガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品を多数ラインアップしています。

各アクセサリの使用方法などは下記画像をクリックし、ご確認ください。

プラブロックチェーン・スナップカバーチェーン用アクセサリ
×
(ドラッグで移動できます)

スプロケット

  • ・用途

    モータの動力をチェーンへ伝えるための商品です。

    コンベヤの駆動軸に取付けてご使用ください。

  • ・使用イメージ

    スプロケット

    [クリックで拡大]

一覧へ

プラブロックチェーン・スナップカバーチェーン用アクセサリ一覧

チェーン形番の適用アクセサリを

アクセサリ形番を


※形番クリックで詳細情報を表示します。寸法図はクリックで拡大します。

スプロケット

(クリックで一覧表を
表示します。)		 適用チェーン形式 適用チェーン
ピッチ
mm		 歯数

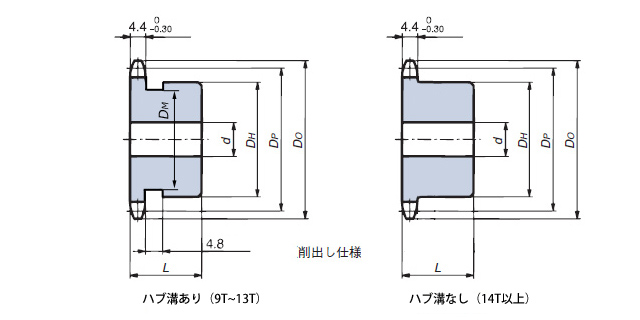

RSP35　 RSP35 9.525 14T～




タイプ 材質 基本形番
下穴品 スチール RS35-1B□T■
ステンレス RS35-1B□T-SS
エンプラ RS35-1B□T-P

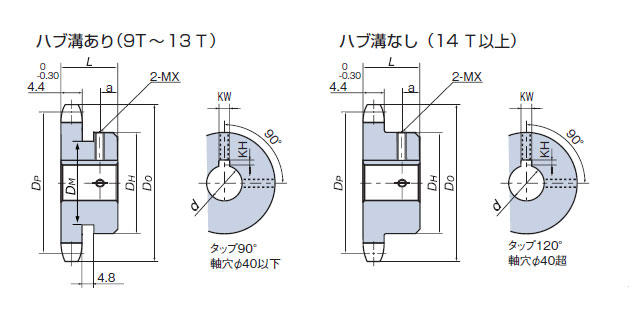

フィットボア スチール RS35-1B□TQ-H～
ステンレス RS35-1B□T-SS-H～
ロックスプロケット Sタイプ スチール RS35-1B□TQ-S○○○○●
ロックスプロケット Nタイプ スチール RS35-1B□TQ-N○○○●
上記スプロケットの歯数14枚以上がお使いいただけます。
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




タイプ 材質 基本形番

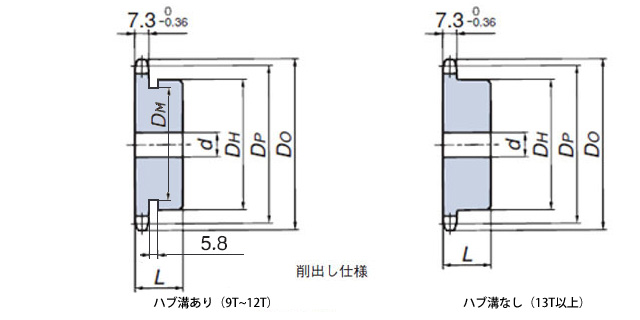

下穴品 スチール RS40-1B□T■
ステンレス RS40-1B□T-SS
エンプラ RS40-1B□T-P

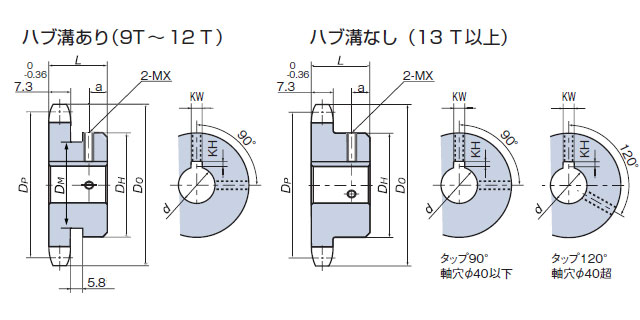

フィットボア スチール RS40-1B□TQ-H～
ステンレス RS40-1B□T-SS-H～

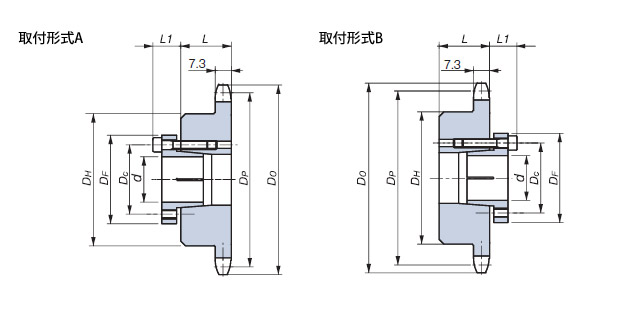

ロックスプロケット　Sタイプ スチール RS40-1B□TQ-S○○○○●
ロックスプロケット　Nタイプ スチール RS40-1B□TQ-N○○○●
上記スプロケットの歯数14枚以上がお使いいただけます。

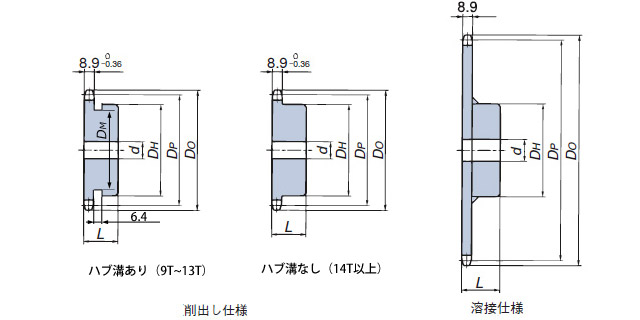

RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




タイプ 材質 基本形番
下穴品 スチール RS50-1B□T■
ステンレス RS50-1B□T-SS
エンプラ RS50-1B□T-P

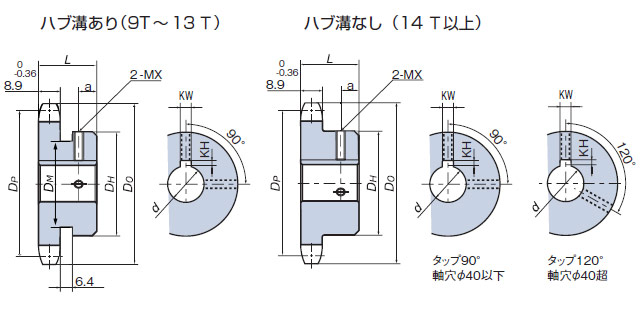

フィットボア スチール RS50-1B□TQ-H～
ステンレス RS50-1B□T-SS-H～

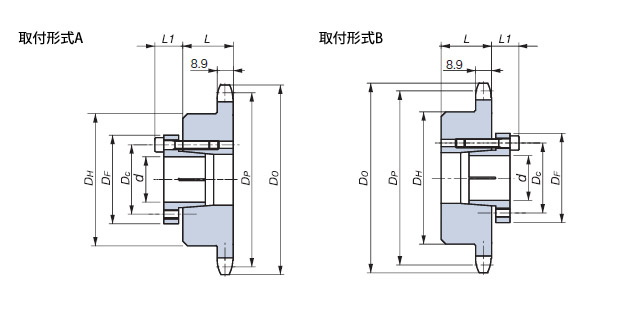

ロックスプロケット　Sタイプ スチール RS50-1B□T■-S○○○○●
ロックスプロケット　Nタイプ スチール RS50-1B□TQ-N○○○●
上記スプロケットの歯数14枚以上がお使いいただけます。
RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




タイプ 材質 基本形番
下穴品 スチール RS60-1B□T■
ステンレス RS60-1B□T-SS
エンプラ RS60-1B□T-P
フィットボア スチール RS60-1B□TQ-H～
ステンレス RS60-1B□T-SS-H～
ロックスプロケット　Sタイプ スチール RS60-1B□T■-S○○○○●
ロックスプロケット　Nタイプ スチール RS60-1B□TQ-N○○○●
上記スプロケットの歯数14枚以上がお使いいただけます。
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



タイプ 歯数 ピッチ円直径
mm		 下穴径
mm		 最大軸穴径
mm		 形番
一体形 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
タイプ 材質 基本形番
下穴品 スチール RS60-1B□T■
ステンレス RS60-1B□T-SS
エンプラ RS60-1B□T-P
上記スプロケットの削り出し仕様、歯数12枚以上がお使いいただけます。 2列スプロケットは使用できません。1列B形を2つ、歯の位相を合わせてお使いください。 スプロケットの間にはディスタンスを入れて幅調整をしてください。

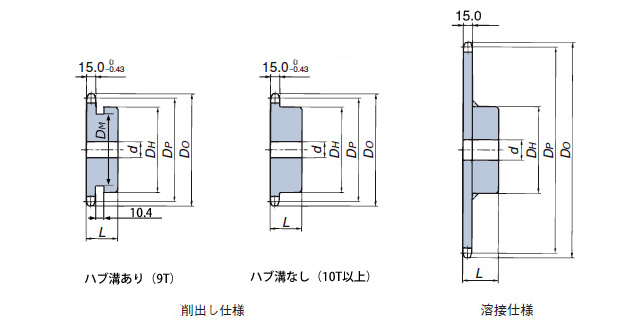

RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



タイプ 材質 基本形番
下穴品 スチール RS80-1B□T■
ステンレス RS80-1B□T-SS

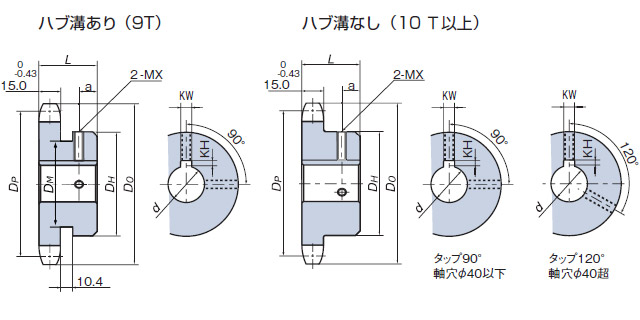

フィットボア スチール RS80-1B□TQ-H～
ステンレス RS80-1B□T-SS-H～
ロックスプロケット　Sタイプ スチール RS80-1B□T■-S○○○○●
上記スプロケットの歯数13枚以上がお使いいただけます。

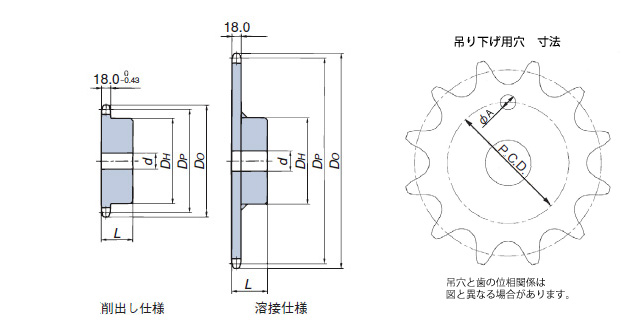

RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



タイプ 材質 基本形番
下穴品 スチール RS100-1B□T■

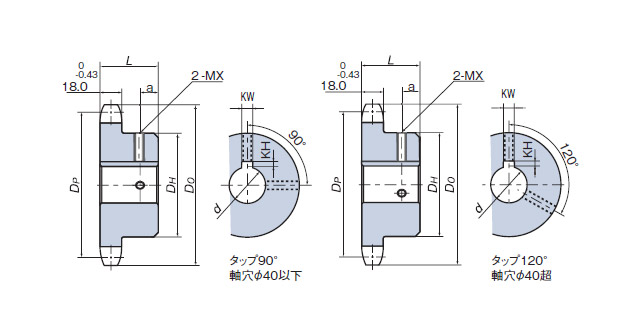

フィットボア スチール RS100-1B□TQ-H～

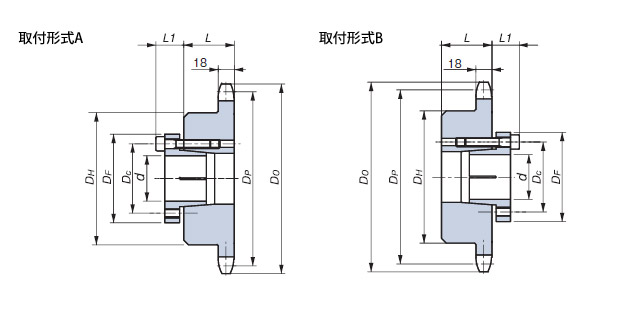

ロックスプロケット　Sタイプ スチール RS100-1B□T■-S○○○○●
上記スプロケットの歯数13枚以上がお使いいただけます。
RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

タイプ 材質 基本形番
下穴品 スチール RF06B-1B□T■
フィットボア スチール RF06B-1B□T■-H～
上記スプロケットの歯数13枚以上がお使いいただけます。
