产品信息　塑料块形链条用配件

提供种类多样的专用链轮，惰轮，塑料导轨，固定环，链条导件，框架支撑件，产品导件，轴承单元等输送机关联配件。

点击各个图片可浏览各个配件的使用方法。

塑料块形链条・带盖罩链条用配件
×
(可用拖动来移动)

链轮

  • ・用途

    将电机的动力传导至链条的产品。

    安装至输送机的驱动轴上使用。

  • ・使用略图

    链轮

    [点击扩大]

一览

塑料块形链条・带盖罩链条用配件一览

链条型号使用的配件

配件型号


※点击型号可显示详细信息。点击扩大尺寸图

链轮

(点击表示一览表。) 适用链条型号 适用链条节距
mm		 齿数
RSP35　 RSP35 9.525 14T～




类型 材质 基本型号

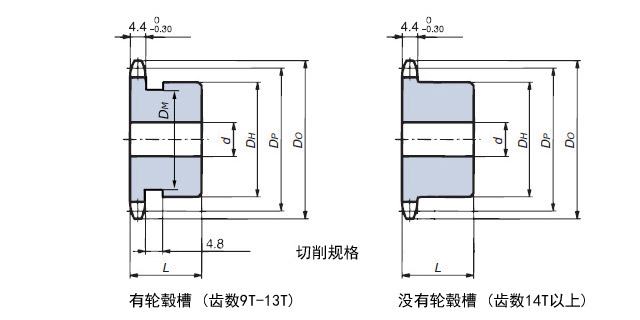

底孔完成品 钢铁 RS35-1B□T■
不锈钢 RS35-1B□T-SS
工程塑料 RS35-1B□T-P
配孔 钢铁 RS35-1B□TQ-H～
不锈钢 RS35-1B□T-SS-H～
止动链轮 S类型 钢铁 RS35-1B□TQ-S○○○○●
张紧链轮 N型 钢铁 RS35-1B□TQ-N○○○●
可直接使用齿数为14齿以上。
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




类型 材质 基本型号

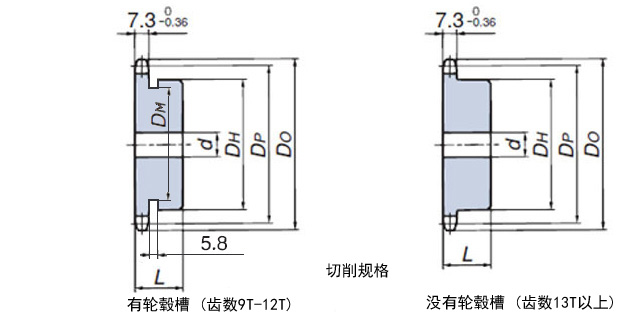

底孔完成品 钢铁 RS40-1B□T■
不锈钢 RS40-1B□T-SS
工程塑料 RS40-1B□T-P

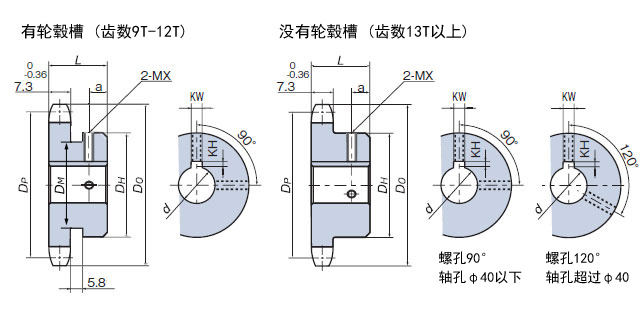

配孔 钢铁 RS40-1B□TQ-H～
不锈钢 RS40-1B□T-SS-H～
止动链轮 S类型 钢铁 RS40-1B□TQ-S○○○○●
张紧链轮 N型 钢铁 RS40-1B□TQ-N○○○●
可直接使用齿数为14齿以上。
RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




类型 材质 基本型号

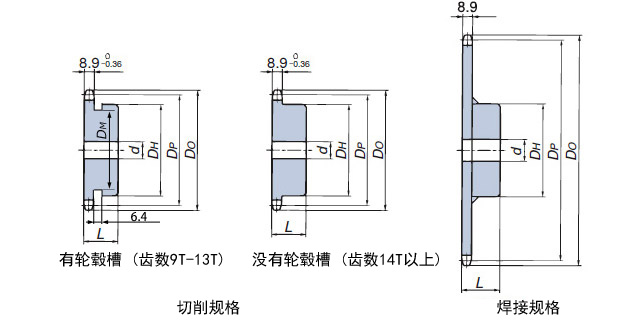

底孔完成品 钢铁 RS50-1B□T■
不锈钢 RS50-1B□T-SS
工程塑料 RS50-1B□T-P

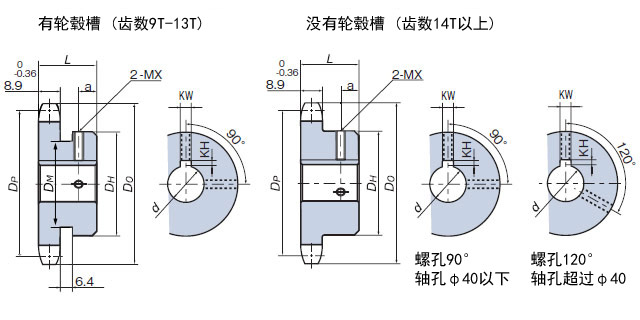

配孔 钢铁 RS50-1B□TQ-H～
不锈钢 RS50-1B□T-SS-H～

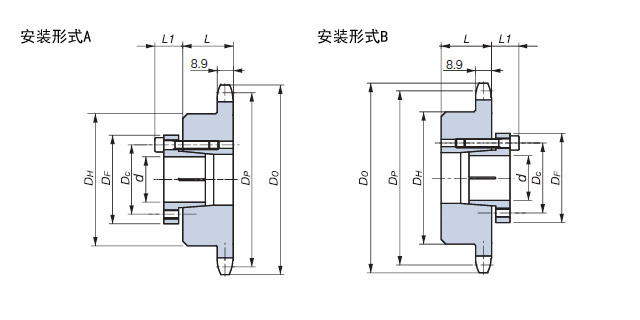

止动链轮 S类型 钢铁 RS50-1B□T■-S○○○○●
张紧链轮 N型 钢铁 RS50-1B□TQ-N○○○●
可直接使用齿数为14齿以上。
RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




类型 材质 基本型号
底孔完成品 钢铁 RS60-1B□T■
不锈钢 RS60-1B□T-SS
工程塑料 RS60-1B□T-P
配孔 钢铁 RS60-1B□TQ-H～
不锈钢 RS60-1B□T-SS-H～
止动链轮 S类型 钢铁 RS60-1B□T■-S○○○○●
张紧链轮 N型 钢铁 RS60-1B□TQ-N○○○●
可直接使用齿数为14齿以上。
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



类型 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 型号
一体型 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
类型 材质 基本型号
底孔完成品 钢铁 RS60-1B□T■
不锈钢 RS60-1B□T-SS
工程塑料 RS60-1B□T-P

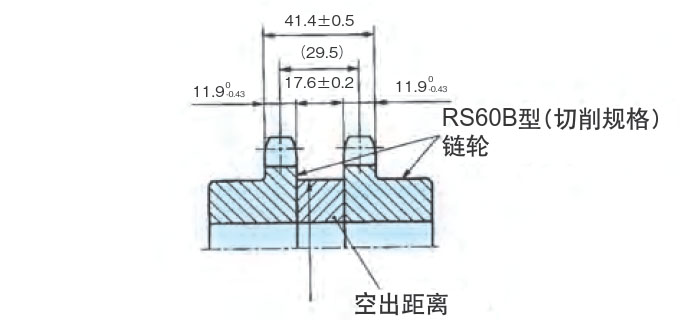

链轮请使用齿数12T以上的切削规格品。 无法使用2列链轮。请将2个1列B型链轮的齿进行相位对准再去使用。 请在链轮间空出距离，进行宽度调整。
RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



类型 材质 基本型号

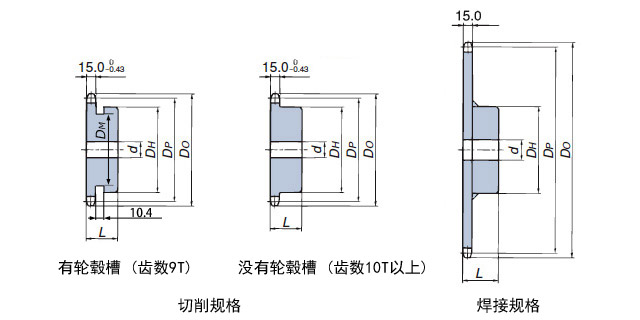

底孔完成品 钢铁 RS80-1B□T■
不锈钢 RS80-1B□T-SS

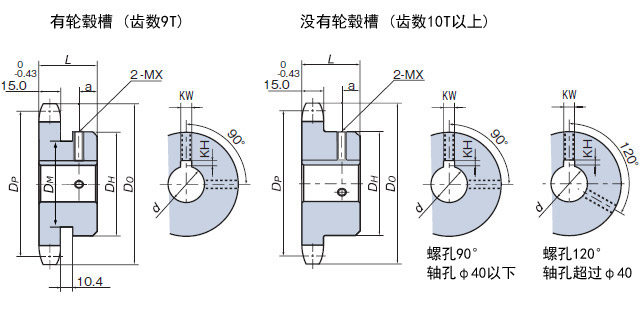

配孔 钢铁 RS80-1B□TQ-H～
不锈钢 RS80-1B□T-SS-H～
止动链轮 S类型 钢铁 RS80-1B□T■-S○○○○●
可直接使用齿数为13齿以上。
RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



类型 材质 基本型号

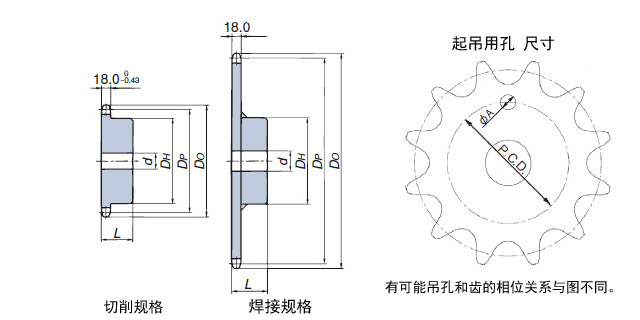

底孔完成品 钢铁 RS100-1B□T■

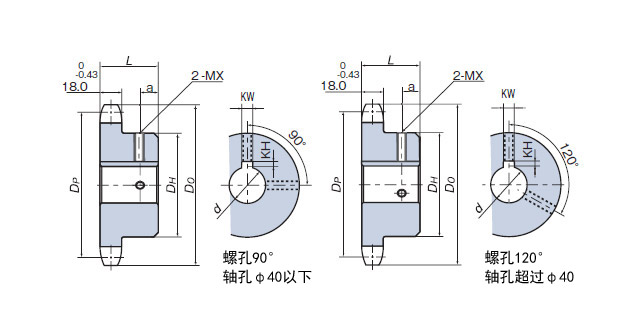

配孔 钢铁 RS100-1B□TQ-H～

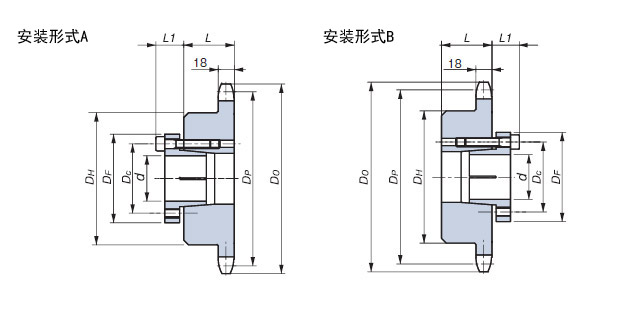

止动链轮 S类型 钢铁 RS100-1B□T■-S○○○○●
可直接使用齿数为13齿以上。
RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

类型 材质 基本型号
底孔完成品 钢铁 RF06B-1B□T■
配孔 钢铁 RF06B-1B□T■-H～
可直接使用齿数为13齿以上。
