プラトップ®チェーン TTUPM838H形
- チェーンピッチ
25.4mm - 曲線搬送用
- 特殊エンプラと金属を融合した、特殊2層D形プラピンを採用
- プラピンタイプの特長(ウェット条件下にて長寿命)と、金属ピンによって磁力を有することでチェーンの浮上がりを防止します。
特長
-
・特殊2層D形プラピンを採用

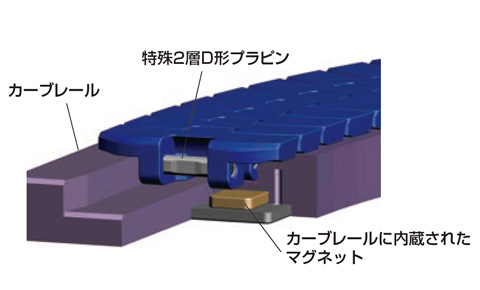

プラスチックと金属ピンを融合させた「特殊2層D形プラピン」を採用しました。プラスチックの特性を持ちながら、マグネットの磁力で浮上りを防止します。
「特殊2層D形プラピン」は、チェーンとの摺動部分が特殊エンプラのため、特殊エンプラの水雰囲気での特性により摩耗伸びを抑制し、チェーンの長寿命化が期待できます。
オール金属製のピンに比べ15%軽量で省エネルギーです。

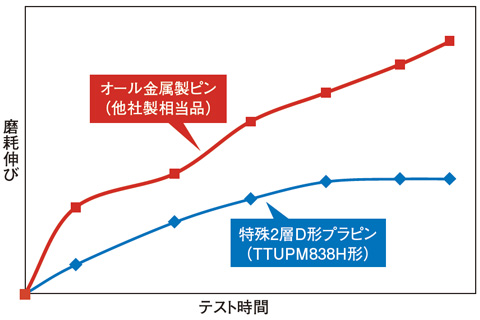

摩耗伸び比較
チェーン質量を低減
*オール金属製ピンのチェーン質量を
100とした場合の比較

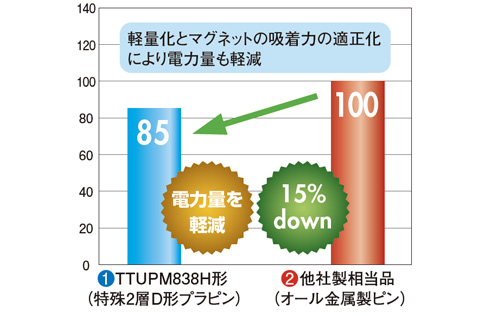

電気量を軽減
*オール金属製ピンの電気量を
100とした場合の比較
*各グラフはクリックで拡大します。
-
・TTUPM838H形の構造
-
・飲料容器搬送用に最適なBevedolphinシリーズ
Bevedolphinシリーズで組み合わせることでコンベヤ設計の標準化が図れます。
-
・TTUPM838H形とWT2515G-M形の組合せ
*図は取付の一例です。

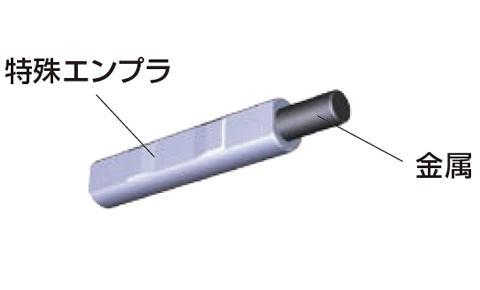

特殊2層D形プラピン
リンクとピンの組合せ
レールとチェーンの組合せ

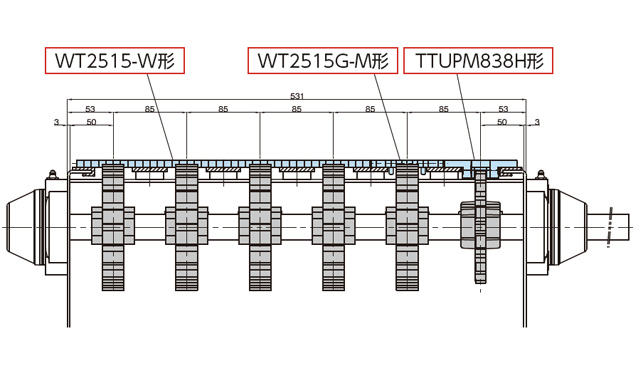

直線搬送用WT2515G-M形と曲線搬送用TTUPM838H形は、同一シャフトに設置可能です。
搬送レベルが変わらないため多列配置時のコンベヤ設計が簡単になります。※上図は取付けの一例です。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 小 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
用途
- ■飲料容器の搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 曲線搬送用 |
| チェーンタイプ | - |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | 特殊2層D形プラピン |
| ピン材質 | 特殊エンプラ+金属 |
| ピン形状 | 特殊2層Dピン |
| トッププレート厚み mm | 8.7 |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | TTUPM838H |
 |
|
| トッププレート幅 mm | 83.8 |
カタログ・取扱説明書
形番表示例
| TTUPM | 838 | H | - | CB | + | 80L | |
| ｜ 形式 |
｜ トッププレート幅 838：83.8mm |
｜ 形式 |
｜ 仕様記号 |
｜ リンク数 最小数2、最大数99999 |
|||
