塑料模块链条 WT2525-M型
- 链条节距
25.4mm - 直线输送用
- 闭合型
- WT2520系列定宽类型新追加了幅宽100mm的闭合型。
- 链条幅宽为100mm，最适于替换输送机。
- 链条表面为平缓的凸形，堆积的重板与表面的凸形轻微嵌合，防止滑落。
特点
-
・链条幅宽为100mm，最适于替换输送机。
-
・表面形状易于操作
链条表面为平缓的凸形，堆积的重板与表面的凸形轻微嵌合，防止滑落。
[出料搬运示意图]
-

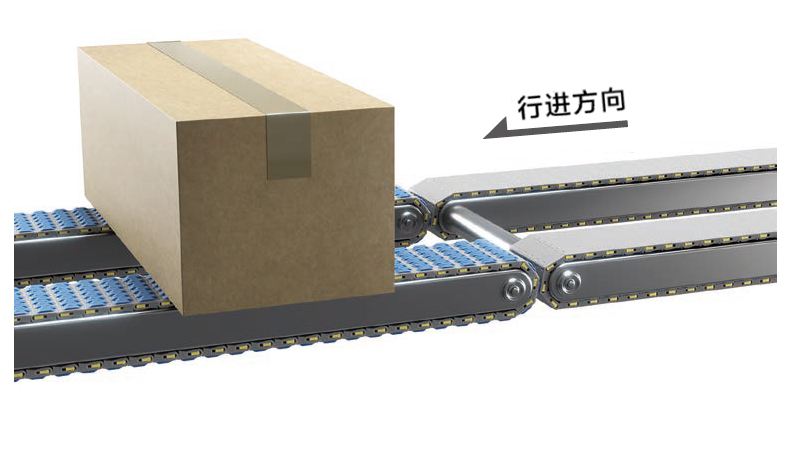

・减少移载空间
输送机端部设置Φ50的圆棒可缩小移载空间。
此场合为正反底部驱动?。
注）为防止对接部的卷夹，请设置防护器具（安全盖罩等）。
[对接布局]
×(可用拖动来移动)正反底部驱动是什么？
正反是指电机的的正转（前进），反转(后退）。这样可将搬运物前行或后退。
底部驱动是指驱动部（驱动用链轮，电机）的位置在输送面的下方→底部。
综合上述两点，统称为正反底部驱动。
-

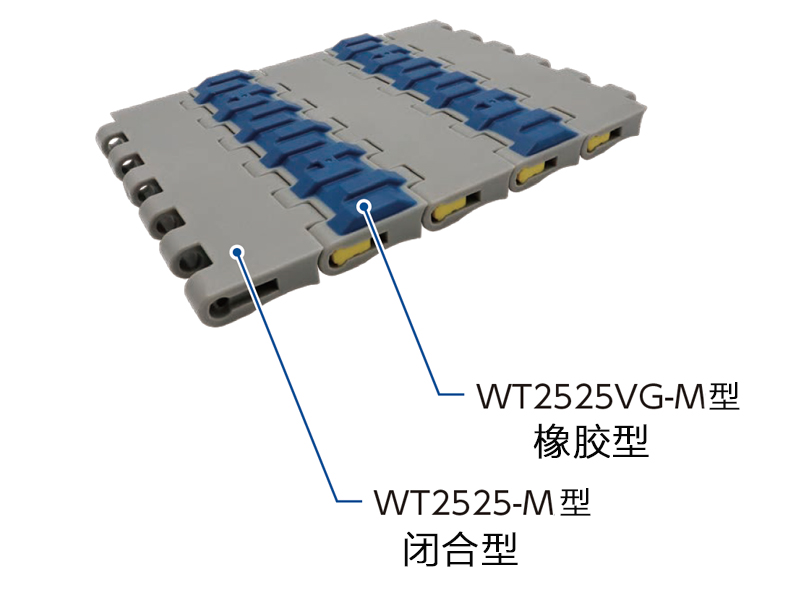

・可与闭合型组合配置。
WT2525VG-M型(橡胶类型)WT2525-M型(闭合型)可组合配置。
注）如希望组合配置，请咨询敝公司。
[组合配置]
-
・可缩短维修时间
采用插销+插塞方式，链条断连简单，可进行部分维修。
■用途
推荐行业用途
有可能因搬运能力（输送机的速度），搬运物（重量/形状），环境，用途等原因无法使用。
选型请参考。
未记载的用途与使用条件请咨询敝公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零部件相关 | 物流 | 化学药品 | 生产面包・食品 | 二次电池 | 半导体・ 太阳光面板关联 |
|
| 大 | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| 中 | △ | ○ | △ | ○ | ○ | △ | ○ | ○ | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | ● | △ |
用途
- ■纸箱出料输送机

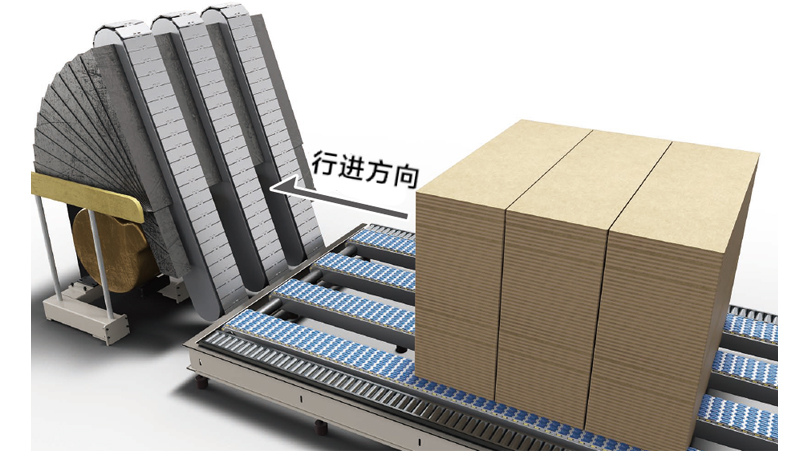

- ■箱板自动供给装置

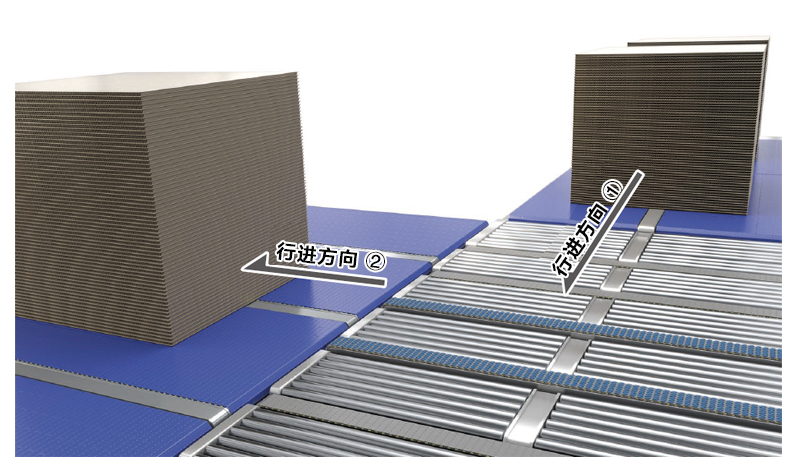

- ■堆垛板直角搬运
产品一览
※电机型号可阅览详细信息。
| 链条节距 mm | 25.4 |
|---|---|
| 用途 | 直线输送用 |
| 链式 | 闭合型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 链销形状 | - |
| 顶板厚度 | - |
| 推杆的材质 | - |
| 其他性能 | - |
| 形式 | WT2525-M |
|
|
| 链条宽度 mm | 100 |
目录・使用说明书
其他WT2500系列
- 链条节距
25.4mm - 直线输送用
- 闭合型
- ・WT2520系列兼具稳定输送与成本优势
- ・在输送机的端部设置圆棒可缩小移载区域。
- ・最适于堆垛，行李箱，工作机，建材等的搬运。
- 链条节距
25.4mm - 直线输送用
- 闭合型
- 橡胶型
- ・兼具稳定输送与成本优势，提供橡胶类型。
- ・输送面采用橡胶，最大可20度倾斜输送。
- 链条节距
25.4mm - 直线输送用
- 闭合型
- 橡胶型
- ・WT2520系列定宽类型增加了幅宽100mm的橡胶类型。
- ・链条幅宽为100mm，最适于替换输送机。
- ・链条的搬运面采用橡胶双色成型（异材质一体成型），输送物不易滑落，可用于倾斜输送。
