框架支撑零部件 螺纹管终端
- 螺纹管终端
- 插入支撑管，与地脚组合后，可用作输送机框架的底脚。
-
用途
插入支撑管，与地脚组合，可用作输送机框架的底脚。
-
使用略图
[点击扩大]

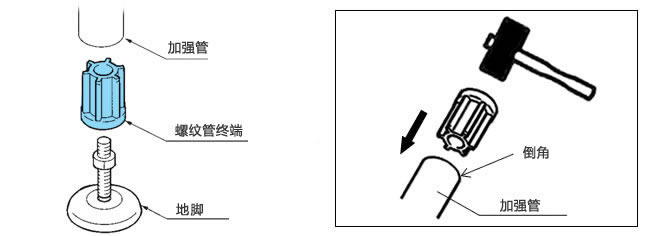

螺纹管终端安装示例
[点击扩大]
请从下列各个管材尺寸的使用零件组合表确认支撑零件的一览以及各个管材组合。
特点
安装方便
- ・楔入经过倒角加工的加强管上即可安装。
无需焊接，安全，使用方便。 - ・急需制作底架的场合，使用市场上销售的加强管即可简单做成。
注）请准备厚度为1.65mm的加强管。
结构紧凑，成本低
适用于多列输送机需要大量地脚支撑的场合，以及支撑轻量输送机的场合。成本低于脚架。
螺纹管终端一览
| 型号 | TP-C14767T-SRB | TP-C14791T-SRB |
|---|---|---|
| 类型 | - | |
| 使用管材标称径 mm | Φ48.6 | Φ60.5 |
| 适用支撑管外径 mm | 1½ | 2 |
| 螺栓尺寸 | - | |
| 形状 | |
|
| 本体材质 | 增强聚酰胺 | |
| 本体外观色 | 黑色 | |
| 螺栓，螺母，垫片材质 | - | |
| 螺母材质 | - | |
| 套筒材质 | 黄铜镀镍 | |
| 螺栓材质 | - | |
| 地脚，螺栓，螺母材质 | - | |
| 防滑橡胶垫材质 | - | |
| 防滑橡胶垫外观色 | - | |
| MB同等产品 | MB180-63081-SRB | MB180-65154-SRB |
