双倍节距链轮 配孔 BR型
- 配孔BR类型是加工了轴承安装孔的链轮。
- 安装轴承时无需繁琐的追加工。
(不附带轴承。) - 可作为输送机等搬运链条的从动侧链轮或惰轮使用。
- 尺寸 钢铁(S滚子)：RF2040～RF2160
- 钢铁(R滚子)：RF2040～RF2100
目录・使用说明书
特点
- ・可选择滚动轴承中最具代表性的深槽滚珠轴承。
- ・安装轴承时所需的孔加工可通过型号指示。
- ・省却繁琐的制图与追加工手续。
- ・轴承箱体孔的加工精度高，收货后可立即装入轴承使用。
＊不附带轴承。
使用例

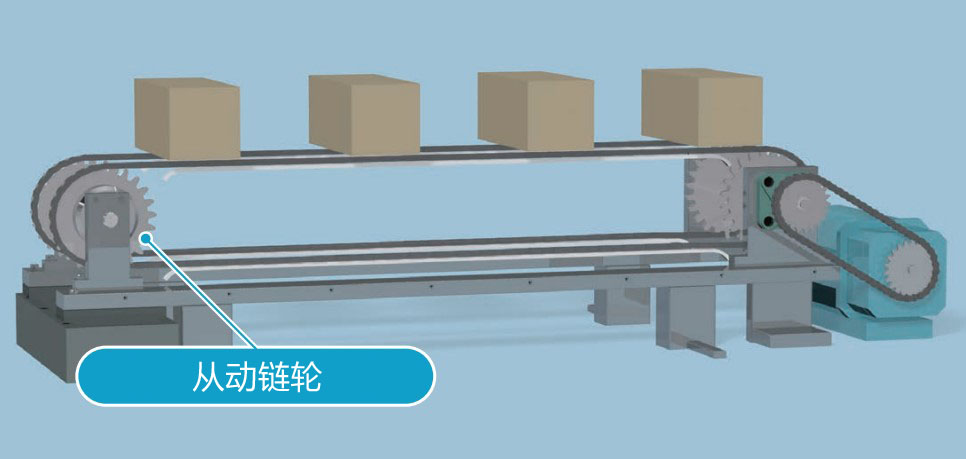

从动侧链轮
- ＊从动侧的链轮用键固定于两条链条以上的装置使用的场合，如果链轮齿与键槽的位相加工精度不高，有可能造成同轴上的链轮齿面磨损不均。
- 使用带轴承的链轮，无需加工键槽或考虑位相，而且易于安装。
- ＊无需使用插入式轴承组件，可简化装置。
惰轮
- ＊惰轮链轮是借助链条动力回转的的传动零件。
用于调整链条的松缓，稳定转动，维持正常的链条传动。
链条过度的松缓将引起振动、噪音， 与链轮咬合不良，无法进行顺畅的传动。
防止轴间距离长时产生的松弛
作为多轴驱动时的中间惰轮
链条缠绕角度不足的场合
链轮选型时的注意事项
考虑采用配孔BR类型时，请确认以下注意事项。
轴承使用寿命按以下条件计算，请参考。
假定轴承用于水平搬运的从动侧链轮。
- ・输送速度：
S滚子：20m/min
R滚子：30m/min
・负载：
带附件输送链 最大容许张力的1/2
・使用轴承：
深槽滚珠轴承
＊按照JIS B 1518所记载的基本定格寿命（L10）计算。
基本动定格负荷参考国内轴承厂商的数值，按无轴向负荷计算。
C：基础动态额定负载 [N]
P：动态等效负荷 [N]
n：转速 [r/min]

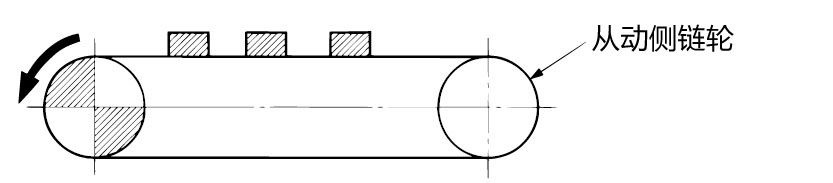

水平搬运示意图
从动轴请固定于装置侧。
＊基本静定格的安全率记载于主要尺寸一览表。
使用时的注意事项
安装
＊箱体公差为H7以上。
轴侧的设计推荐基于JIS标准的设计。
【参考】依据JIS B 1566所记载的“径向轴承的常用轴公差范围等级”。
轴径Φ10～Φ17：js5 轴径Φ20～Φ70：k5
轴的强度因用途而不同，请根据一般机械设计决定。
＊请确实固定轴承，勿使其移动。
作为安装例，可采用项圈，端板，固定环予以固定。
＊轴承内环，外环为间隙配合的场合，如图所示，采用「项圈+端板」夹住轴承的方式。
项圈
项圈+端板
固定环
关于使用温度
＊链轮的使用温度为-10～150℃
轴承的使用温度范围请向轴承厂商确认。
关于润滑
＊请务必润滑链轮。
＊高温时的润滑请参考“传动链与链轮”或“小型输送链与链轮”的商品目录。
＊请润滑轴承，以维持正常的使用寿命。
润滑脂的劣化会导致润滑不良，明显缩短使用寿命。
型号示例
双倍节距链轮
| RF2060S-1B1012T | - | BR001 | - | H | 06007 | W | N | - | K | ||||||||||||||
| ｜本体型号 | ｜ (1)形状 |
｜ ｜ ｜ |
｜ (3)"0"+轴承编号 |
｜ ｜ ｜ |
｜ (5)无崁入轴承 |
｜ (6)表面处理 |
|||||||||||||||||
| (2)箱体孔公差 | (4)轴承配列数 | ||||||||||||||||||||||
|
|||||||||||||||||||||||
产品一览
※点击商品名表示详细内容
| 尺寸 | 基本型号 | 齿数 | ||||
|---|---|---|---|---|---|---|
| 912T | 1012T | 1112T | 1200T | 1212T | ||
| RF2040S | RF2040S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2050S | RF2050S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2060S | RF2060S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2080S | RF2080S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2100S | RF2100S-1B□T■-BR001-H0□□□□WN | ● | ||||
| RF2120S | RF2120S-1B□T■-BR001-H0□□□□WN | ● | ||||
| RF2160S | RF2160S-1B□T■-BR001-H0□□□□WN | ● | ||||
| 尺寸 | 基本型号 | 齿数 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1000T | 1100T | 1200T | 1300T | 1400T | 1500T | 1600T | ||
| RF2040R | RF2040R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2050R | RF2050R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2060R | RF2060R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2080R | RF2080R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2100R | RF2100R-1B□T■-BR001-H0□□□□WN | ● | ||||||
