产品信息 直线作动机
椿本的直线作动机产品包括采用自制的高品质螺杆的电动式动力缸，千斤顶，以及敝公司独有的Zip Chain驱动式作动机。
螺杆与Zip Chain构造最大限度发挥产品的特长，适用于需要高速,高频度,高精度运行的多种用途。
※Zip Chain构造采用两条链条，如拉链一样相互咬合，形成一条坚固的立柱链条，可“推/拉”使用，是敝公司独有技术。
直线作动机的种类
Zip Chain构造
- 高速
- 高频度
- 高耐久性
- 紧凑
为椿本独自研发的[Zip Chain]传动机构。
结构小巧紧凑，满足高节奏运行对高速、高频和耐久力的要求。
两根链条啮合后形成一根条状链，实现推拉作业。
因其啮合方式和拉链类似，因此以Zip Chain命名。
(Zip Chain特设页面请点击此处查阅)
滚珠丝杠机构和梯形丝杠机构
- 高频度
- 容许载重大
- 低噪音
滚珠丝杠机构
是一种在丝杠轴和螺母间放入钢珠，钢珠在滚道内摩擦滚动，实现高效运行的机械机构。
和梯形丝杠机构相比更适用于高速高频的应用，例如对生产效率有较高要求的装配生产线。
此外，因其高效率可以适当缩小驱动源的尺寸。
滚珠丝杠为本公司生产，质量可靠，可以相对准确的预计使用寿命。
滚珠丝杠每转的前进距离（导程）比普通滚珠丝杠长时，称为高导程滚珠丝杠。即使输入转速相同，高导程滚珠丝杠的速度会更快。
梯形丝杠机构
丝杠和螺母之间的滑动摩擦实现直线运动的机构。适用于维护保养等低速，低频率运转的生产应用。
具有自锁功能，可以稳固负载，而滚珠丝杠不带自锁。
构造简单成本较低。
椿本的直线作动机产品系列
| 电动缸：电动缸 | 螺杆丝杠： 动力千斤顶 |
滚珠丝杠升降组件： 电动高速丝杆 |
咬合链条式直线作动机： Zip chain 传动装置 |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| 机构的种类 | 滚珠丝杆 梯形螺杆 |
滚珠丝杆 高导程滚珠丝杆 |
梯形螺杆 | 滚珠丝杆 | Zip Chain |
| 目的 | 推拉负载 | 推拉负载 | 稳固负载 | 推拉负载 | 推拉负载 |
| 特点 | 电机一体式接线简单 环境干净整洁 |
有多种螺纹杆可供选择 | 高速/高频、低地、使用寿命长 | 具有其他机构无法逾越的高速/高频、低地、长使用寿命 | |
| 推力 | 最大490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| 行程 | 最大2000mm | 最大2000mm | 最大1500mm | 最大2000mm | |
| 速度/运转频率 | 最大速度：333mm/s 负载时间率：50%ED※1 |
丝杠轴最大速度： 50～120mm/s※2 容许负载时间率： 30%ED |
丝杠轴最大速度： 40mm/s 容许负载时间率： 20%ED |
丝杠轴最大速度：200mm/s 容许负载时间率：100%ED※3 |
最大速度：1000mm 负载时间率：100%ED |
| 使用例 |
倾斜运转装置
止动（链环装置） |
升降台面
轧辊定位 |
升降平台臂
升降拾取机器人 |
堆垛/卸载
托盘提升 |
|
- ※1 环保系列 伺服类型
- ※2 因螺杆类型而不同
- ※3 视条件而定
直线作动机产品一览
仅需简单接线即可使用的电动动力缸。
电动缸是一种直线运动机构，通过梯形螺杆或滚珠螺杆与螺母相结合，组成螺旋传动机构，将旋转运动转换成直线运动，进而推动负载往复运动。主要应用于负载的推拉。
和应用比较广泛的液压缸和气缸相比，电动缸是一种更加节能，易于操作和维护的传动机构。
(参考信息：电动缸替换液压缸和气缸的优点)
椿本的动力缸设计紧凑、可实现高速运行且经久耐用，为有效提高设备的生产效率做出了积极的贡献。一体式电机，电气接线简单，有效的减少了安装工时。椿本经过半个多世纪的磨练，所生产的动力缸广泛应用于基础设施、IT/半导体设备、钢铁设备、港口设备、环保设备、各种检查设备和汽车制造设备等行业，在各个领域中了起到重要的作用。
此外，还提供多种选择，包括适用于清洁环境的低尘规格、可提高布局灵活性的左旋螺纹规格，以及具有优秀耐腐蚀性的不锈钢螺纹规格（仅适用于部分梯形丝杠产品）。
使用例
| 开关 | 升降 | 逆转 | 止动件 | 抓取 | 定位 |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
U系列
型号 LPUB～/LPUC～
结构紧凑小巧具有6T以上额定推力的电动缸[电动缸U系列]
(58.8kN以上大推力)
- ・轻量·紧凑：
采用新开发的高性能滚珠丝杆和强化轴承，将现有产品（T系列）的全长降低10%，质量减低35%.小型轻量，易于替换油压动力缸。 - ・产品种类丰富：
定格推力扩大至50吨，最大可替换内径250mm的油压动力缸。 - ・提高成本效益：
小型轻量化的零部件降低了原有产品的成本。而且由于动力缸为电动式，与液压式相比，节电效果大，可大幅度削减电力用量。
额定推力 kN
58.8～490
速度 mm/s
50Hz：6.5～43
60Hz：7.8～52
行程 mm
500～2000
U系列 复合规格
型号 LPUA□□□□B～ LPUC□□□□B～
动力缸同步规格，使用1台电机可同步联动复数台的动力缸。(58.8kN以上大推力)
- ・高速运行：
作为特型品，可提供最大150mm/s的高速运行类型。 - ・安全：
可内置推力检测装置，检测过载，保护设备。(LPUC) - ・坚固的构造：
分离了承重的驱动部和减速部。无因负载变动而引起齿轮接触变化。 - ・可进行复数机台的联动：
输入轴具有足够的强度，可对应复数台的联动。 - ・能摇动运转：
输入轴与耳轴部为同一轴心，联动时也可进行摇动运行。
容许推力 kN
58.8～313
速度 mm/s
50Hz：6.5～43
60Hz：7.8～52
行程 mm
500～2000
T系列
型号 LPTB～/LPTC～
用于中等推力区的电动缸，可使用AC（交流）电源。(39.2kN以下中推力)
- ・两个安全机构：
可根据保护方式选择类型。TB型装有湿式打滑离合器。TC类型装有推力检测限位开关。 - ・丰富品种：
标准机型种类多样， 可对应不同的用途、推力、速度。
推力可从2.45kN～39.2kN之内，速度可从9mm/s～120mm/s内选择。 - ・切实运行：
内置可靠性高的安全装置，可有效对应过载。 - ・丰富的选配件：
行程调整限位开关有外置和内置2种，行程传感器为电位器方式及旋转编码器方式的2种。
额定推力 kN
2.45～39.2
速度 mm/s
50Hz：9～100
60Hz：11～120
行程 mm
200～1500
T系列 复合规格
型号 LPTB□□□□B～ LPTC□□□□B～
最适于使用一台电机同步联动复数台动力缸的场合。(39.2kN以下中推力)
- ・安全：
可内置推力检测装置，检测过载，保护设备。(LPTC) - ・坚固的构造：
分离了承重的驱动部和减速部。无因负载变动而引起齿轮接触变化。 - ・可进行复数机台的联动：
输入轴具有足够的强度，可对应复数台的联动。 - ・能摇动运转：
输入轴与耳轴部为同一轴心，联动时也可进行摇动运行。
容许推力 kN
4.94～39.2
速度 mm/s
72～120
行程 mm
200～1500
蜗杆系列
型号 LPWB～
直线作动机蜗轮系列最适于替换液压动力缸。
- ・蜗轮系列采用凝聚椿本长年技术的高精度蜗轮和高效率丝杆，实现大推力。
- ・洁净：
无液压泵和配管,无需担心结合部的漏油问题. - ・设置简单：
无需液压泵和配管。连接三相电源即可操作使用。 - ・控制精确：
使用变频电机，可任意变更速度，精确定位。 - ・成本低：
大幅度削减零部件数，降低成本。 - ・高负荷容量：
采用特殊合金钢，可对应与动力千斤顶相同的大负荷。
额定推力 kN
49～490
速度 mm/s
5～72(参考值)
行程 mm
200～2000(参考值)
G系列
型号 LPG～
用于小推力区的电动缸，可使用AC（交流）电源。(3.00kN以下推力)
- ・丰富品种：
基本型有630种，加上选配件后标准化机型可达约9000种。 - ・稳定的高效率·长寿命：
使用为动力缸专门设计的调心型梯形螺杆（中心螺杆）和与之匹配的优质螺母材料，以实现稳定的高效率和长寿命。 - ・可根据用途选择螺杆的种类。：
一般使用梯形螺杆。用于高速，高频度运行时，请考虑使用滚珠丝杆类型。 - ・肃静运行：
通过静音DC电机驱动时，可大幅减低启动·停止时的噪音。 - ・出色的恒速性：
不受负载变化的影响，实现稳定转速。
额定推力 N
700～3.00k
速度 mm/s
50Hz：25～200
60Hz：30～240
行程 mm
100～1200
F系列
型号 LPF～
小推力电动缸使用直流（电池）电源。
- ・小型,轻量，有效利用安装空间：
工作部和电机部直交的简易设计。夹板夹具垂直的2个方向为空置，有四个安装方向可供选择，以避免装置间的干涉。 - ・可用于室外。：
最适于在室外使用的农业机械和立体停车场等场合。 - ・丰富的选配件：
位置检测装置、过载检测装置等, 选项种类丰富。
额定推力 N
100～6.00k
速度 mm/s
8～54
行程 mm
50～600
环保系列伺服型
型号 LPES～
对应高速，高精度运行，最大限度地发挥伺服电机的性能。
- ・可最大限度地发挥伺服电机的性能。：
高效率滚珠丝杆和高刚性·轻量的膜片联轴器的组合使用，最大限度发挥伺服电机的性能。 - ・高停止精度：
采用高精度滚珠丝杆，停止精度高。复位精度±0.02mm，停止精度±0.1mm以内。 - ・带精密行星减速机型号的优点：
降低伺服电机的尺寸，可减小周边设备尺寸，减低初始成本，降低耗电量以削减运行成本。 - ・可选择伺服电机：
可按客户要求安装伺服电机。要求报价前请告知伺服电机厂商或安装代码。 - ・实现高速，大范围推力：
可在高速，大推力范围内使用。
额定推力 N
150～15.0k
速度 mm/s
1～333
行程 mm
300～1000
环保系列CDS型
型号 LPE～
最适于使用空压缸进行2点间运行的用途。附带电流检测式自我完结功能。
- ・自动完成：
工作部中内藏弹簧和接线盒中装载的CDS（Current Detective System），上推停止或过载时可检测过电流，并自动停止电机。
停止时内置弹簧保持压紧力。 - ・降低运行成本及关注环保：
电动形式，只有使用时消耗电能，节省能源。无需始终保持气缸空压机的运转状态，可大幅降低运行成本。 - ・高频度运转·长寿命：
最大15次／分钟的高频运转。使用滚珠丝杆，使用寿命可达100万次往返。 - ・操作方便：
连接三相电源即可操作使用。无需行程调整用的限位开关，和繁琐的配线。可对应长距离配线。
额定推力 N
250～1.00k
速度 mm/s
200V 50Hz：90～160
200V 60Hz：90～190
220V 60Hz：110～200
行程 mm
100～600
额定推力 N
98.0～392
速度 mm/s
50Hz：9～34
60Hz：11～42
行程 mm
100～300
各系列产品的使用详情，请参考下述内容。
用电动缸（动力缸）取代液压缸和气压缸的优点
节约用电高性价比

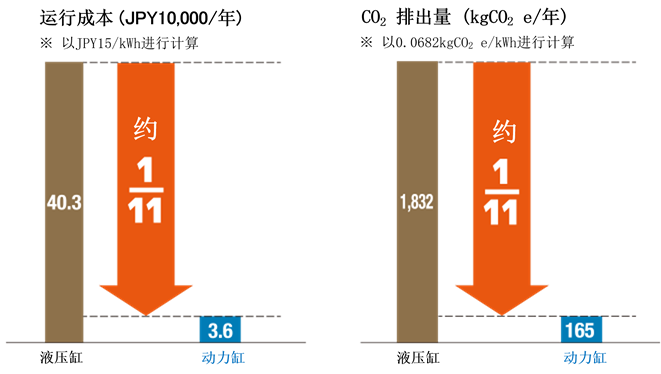

虽然液压缸和气缸目前被广泛应用，但液压缸和气缸需要泵站和压缩机长时间持续工作，整体系统复杂导致效率不高，能量损耗大。
而动力缸只在运动时消耗电能，整体系统简单，能量转换效率高。同等工作量下，动力缸的优势更加明显。
便于设置易于维护
电气化使系统配置更加简单，设置也更加容易。
仅需连接驱动电源线。可以省去液压缸和气缸所必须的配管作业和安置泵站作业，也无需担心机身和配管的漏油。
此外，电动缸的维护保养相对简单，无需像液压缸那样定期更换液压油、清理配管内的杂质（堆积物）清理油路，降级了维护成本和维护时间。
液压缸和气缸的结构相对复杂
动力缸的结构简单
提高了可控性和安全性
环境温度会影响液压缸和气缸的推力。尤其是液压缸，液压油黏度会影响推力的稳定输出，而黏度受环境温度的影响非常大，因此需做好油温的管控
此外，运行速度因负载大小而不同。所以，这类传动机构在一定温度和负载条件下很难保持稳定的速度和推力输出。
而电动缸可以在任何条件下保持稳定的速度和推力输出。
不受安装方向和运行方向的影响,可按照一定的速度运行。电动缸采用电机抱刹作为应急制动手段，在停电时不需使用电力抱刹机构自动激活，可确保负载稳固不动。
动力缸的速度不受负载条件的影响始终保持在稳定状态
抱刹机构可确保负载稳固不动
用电动缸（动力缸）替换液压缸的选型指南
计算当前使用中的液压缸的推力，通过计算结果找到合适的动力缸规格。请点击此处进行计算。
液压系列规格和与之相匹配的动力缸规格速查表
| 动力缸内径 mm |
活塞杆径 mm |
使用压力 | |||
|---|---|---|---|---|---|
| 7MPa | 10MPa | 14MPa | 21MPa | ||
| 100 | 56 | LPT4000 | LPT4000 | LPU6000 | LPU8000 |
| 125 | 70 | LPT4000 | LPU6000 | LPU8000 | LPU12000 |
| 140 | 80 | LPU6000 | LPU8000 | LPU12000 | LPU16000 |
| 160 | 90 | LPU6000 | LPU12000 | LPU12000 | LPU22000 |
| 180 | 100 | LPU8000 | LPU12000 | LPU16000 | LPU32000 |
| 200 | 110 | LPU12000 | LPU16000 | LPU22000 | LPU32000 |
| 224 | 125 | LPU12000 | LPU16000 | LPU32000 | LPU50000 |
| 250 | 140 | LPU16000 | LPU22000 | LPU32000 | LPU50000 |
