プラトップ®チェーン TPM-SN/TPM-P-SN形
- チェーンピッチ
19.05mm - 直線搬送用
- サイレントチェーンの噛合理論を応用しているため、コンベヤの低騒音化に非常に有効
- 特殊スプロケットを採用しているため、スプロケットとの噛合い時の多角形運動を抑え、安定搬送が可能です。
特長
- ・サイレントチェーンの噛合理論を応用。コンベヤの低騒音化に非常に有効です。
- ・特殊スプロケットを採用しています。
- スプロケットとの噛合い時の多角形運動を抑え、安定搬送が可能です。
- ・浮上がり防止アタッチメント(タブ)ありチェーン。コーナ部や上昇、下降コンベヤでの浮上がりや戻り側でのプレート上面のキズ付きを防止します。

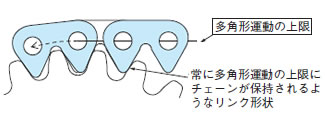

- ・スプロケットの噛合い時のコーダルアクション(多角運動)を極力抑える構造と、小ピッチ・多ヒンジ構造により、搬送物のさらなる安定搬送を実現します。
- 注)歯数21Tの専用スプロケットをご使用ください。詳細はスプロケットCSへお問合せください。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 小 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
用途
- ■食品、製缶、飲料などの容器搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 19.05 | |
|---|---|---|
| 用途 | 直線搬送用 | |
| チェーンタイプ | - | |
| - | ||
| 本体チェーン仕様 | - | |
| ピンタイプ | ステンレスピンタイプ | プラピンタイプ |
| ピン材質 | SUS304 | 特殊エンプラ |
| ピン形状 | Dピン | |
| トッププレート厚み mm | 4.0 | |
| プッシャ材質 | - | |
| その他機能 | 浮上がり防止アタッチメント(タブ)あり | |
| 形式 | TPM-SN | TPM-P-SN |
|
 |
|
| トッププレート幅 mm | 82.6 | |
注)継手ピン(連結用)のみオレンジ色となります。本体ピンは白色です。
カタログ・取扱説明書
形番表示例
| TPM | 826 | P | - | SN | - | T | - | LFB | + | 80L | |
| ｜ 形式 |
｜ トッププレート幅 826：82.6mm |
｜ ｜ ｜ ｜ |
｜ 形式 |
｜ ｜ ｜ ｜ |
｜ 仕様記号 |
｜ リンク数 最小数2、最大数99999 |
|||||
|
プラピン記号 無記号：ステンレスピンタイプ P：プラピンタイプ |
タブ T：浮上がり防止アタッチメント(タブ)あり |
||||||||||
