プラトップ^®チェーン　プラユニバーサルチェーン　TPUN形

特長

・片側突起のDピン形状を採用

従来のローレットピン仕様に対し、ピン抜けトラブルの防止や、ピン穴の嵌合い割れ防止の効果があります。また、切継ぎ時のリンク脚部倒れによる屈曲不良を防止します。

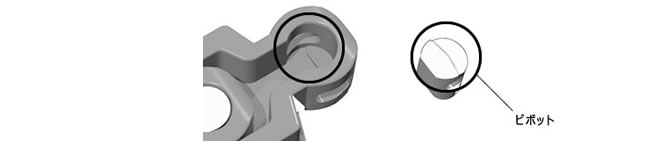

・ピボットの誤着防止構造を設置

ピボットとリンク裏面に誤着防止機能を設置しました。これによりチェーン組立時や切継ぎ時にピボットの挿入方向を間違えることがなくなるので、チェーンとスプロケットの噛合い不良を防ぐことができます。
・安定搬送

横曲り時のリンクーリンクのスキマを小さくするプレート構造で、搬送物の安定搬送に適しています。
・最小横曲り半径140mm

従来のトップチェーン(TTUP形、TPU形)より小さな横曲り半径。狭いスペースでの搬送コンベヤに最適です。
・大きな許容張力

許容張力はTTUP形の約1.8倍で、高負荷の条件に最適です。

下記は当社が推奨する業界です。

搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。

選定の際の目安としてご活用ください。

記載されていない用途・条件がございましたら当社まで問合せください。

推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)

用途

※形式クリックで詳細情報を表示します。

注)プラピンタイプは製作できません。
