プラトップ^®チェーン　TPUMF-T/TPUMF-TB形

特長

・搬送条件に合わせてチェーンを選択可能

特長	搬送面がフラットな曲線搬送用チェーン	搬送面の3つ凸形状により搬送物の滑り落ちを抑制	フライト付きリンクでTPUMF-T形やTPUMF-TB形と組合わせることで傾斜搬送が可能
形式	TPUMF1200-T	TPUMF1200-TB	TPUMF1200F-T
用途例

・ショートピッチにより乗継ぎスペースを削減

チェーンピッチ19.05mmで従来のTPU形の1/2のチェーンピッチを採用。

突合せレイアウトによりデッドスペースが小さくスムーズな乗継ぎが可能です。

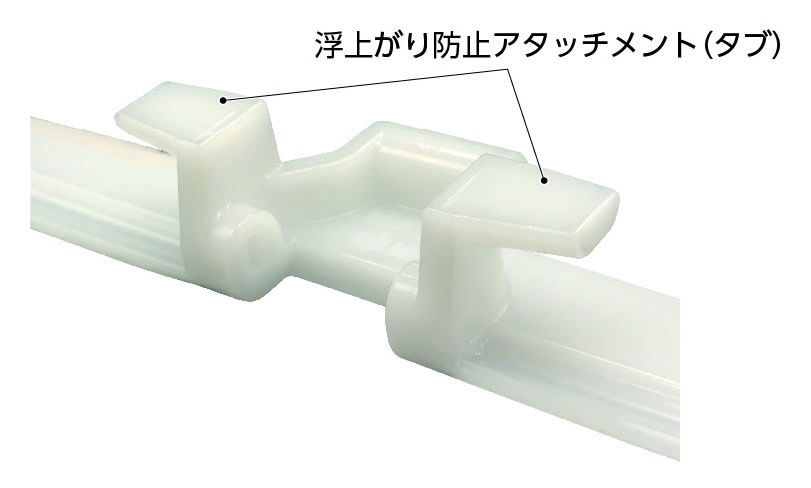

・浮上がり防止アタッチメント(タブ)で浮上がりや搬送面のキズ付きを防止

浮上がり防止アタッチメント(タブ)により、コーナ部や上昇、下降コンベヤでのチェーンの浮上がりを防止できます。

また戻り側を浮上がり防止アタッチメント(タブ)で受けることで搬送面のキズ付きを防止、食品搬送に最適です。

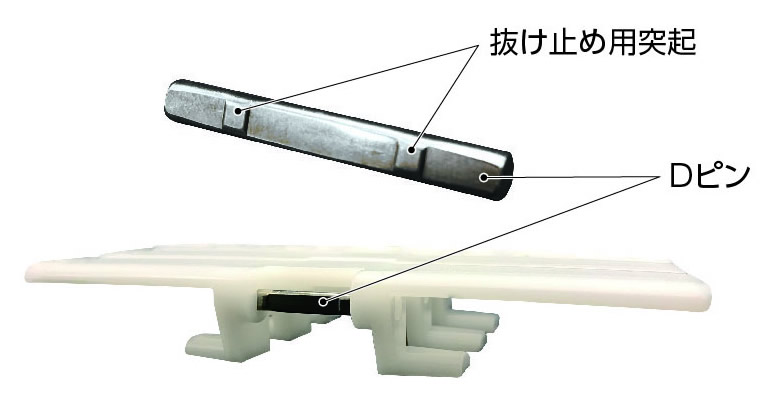

・連結ピンにDピンを採用し、ピン孔の割れを防止

連結ピンの断面形状がD形状で、2カ所に抜け止め用突起があります。

この突起が本体リンクのピン孔の内側にひっかかりピン抜けを防止します。

Dピンとチェーンのピン孔はすきまばめのため本体リンクのピン孔に嵌合応力が発生しにくく割れを防止します。
・食品衛生法(厚生省告示第370号)に適合

普通(W)仕様と低摩擦・耐摩耗(LFG)仕様は食品衛生法(厚生省告示第370号)に適合しています。

普通(W)仕様はFDA(アメリカ食品医薬品局)認定材質を使用しています。

下記は当社が推奨する業界です。

搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。

選定の際の目安としてご活用ください。

記載されていない用途・条件がございましたら当社まで問合せください。

推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)

用途

注）1.食品直截搬送でチェーンを使用する場合、PL法に準拠しチェーンの使用詳細情報の取得や安全確認書の取交わしが必要となります。

　　2.用途例はイメージです。

※形式クリックで詳細情報を表示します。

チェーンピッチ mm	19.05
用途	曲線搬送用
チェーンタイプ	-
チェーンタイプ	-
本体チェーン仕様	-
ピンタイプ	ステンレスピンタイプ
ピン材質	SUS304
ピン形状	Dピン
トッププレート厚み mm	3.5
プッシャ材質	-
その他機能	浮上がり防止アタッチメント(タブ)あり		浮上がり防止アタッチメント(タブ)ありフライト付きリンク
形式	TPUMF1200-T	TPUMF1200-TB	TPUMF1200F-T
形式
トッププレート幅 mm	120

TPUMF	1200	-	TB	-	W	+	80L
｜形式	｜トッププレート幅 1200：120mm		｜｜｜タブ		｜仕様記号仕様記号詳細		｜リンク数最小数2、最大数99999
			T：タブ付き・プレート面フラット TB：タブ付き・プレート面３つ凸あり

TPUMF	1200	F	-	TB	-	W	-	3L	+	80L
｜形式	｜トッププレート幅 1200：120mm	｜フライト		｜｜｜タブ		｜仕様記号仕様記号詳細		｜フライト取付間隔		｜リンク数最小数2、最大数99999
				T：タブ付き・プレート面フラット TB：タブ付き・プレート面３つ凸あり
