プラスチックモジュラーチェーン WT3109-W形
- チェーンピッチ
31.75mm - 直線搬送用
- クローズタイプ
- マンコンベヤに最適WT3100シリーズ
- 低床タイプのマンコンベヤに対応可能です(コンベヤ高さ250mm以下)
特長
-
・低床タイプ(コンベヤ高さ最小220mm)コンベヤ対応が可能
推奨条件：チェーン幅1200mm以下、機長30m以下、負荷100kg/m以下を目安とします。
作業者と工具台車のみを搬送する軽負荷のマンコンベヤに最適です。

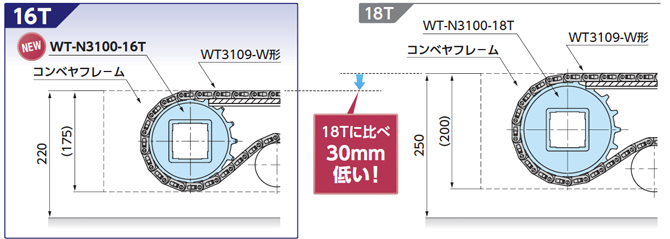

WT3109-W形低床コンベヤ断面図(参考例)
注) 低床化コンベヤ (コンベヤ高さ最小220mm) を実現するには、チェーンだけでなくフレーム強度等も考慮が必要となります。そのため、上記の使用条件下でのご使用をおすすめします。
-
・チェーン上面の特殊な凹凸により、滑り止め効果を発揮
チェーン上面での作業で滑りにくく引掛りにくい形状です。
-
・ピン抜け防止機構にスライド式プラグを採用
チェーンの切継ぎ作業が容易で、チェーンの部分交換、メンテナンス時間の短縮が可能です。
注)本チェーン及び適用スプロケットの採用をご検討の際には、使用条件(用途、搬送物、機長、雰囲気、速度、温度など)をご確認の上、当社までお問い合わせください。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 中 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 小 | △ | △ | ○ | ○ | ○ | △ | △ | △ | △ |
用途
- ■人員搬送(マンコンベヤ)
- ■台車搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 31.75 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT3109-W |
|
|
| チェーン幅 mm | 300～ |
| 編成単位 | 100mm毎 |
カタログ・取扱説明書
形番表示例
| WT | 31 | 09 | - | W1200 | - | B | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ 31：31.75mm |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ リンク数 最小数2、最大数99999 |
|||
| リンク形状 |
W：mm
1200：1200mm |
|||||||
| 09：滑り防止表面形状 | ||||||||
