プラスチックモジュラーチェーン WT2525VG-K形
- チェーンピッチ
25.4mm - 直線搬送用
- クローズタイプ
- ラバータイプ
- 安定搬送とコスト面の両立 WT2520シリーズにラバータイプをラインアップ
- 搬送面にラバーを取付けているため、最大角度20度で箱などの傾斜搬送に最適です。
特長
-

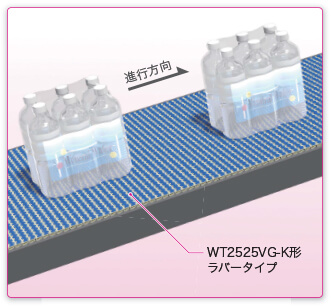

・搬送面のラバーの高摩擦により傾斜搬送に最適
チェーンの搬送面にラバーを二色成形することで搬送物が滑り落ちにくくなり傾斜搬送が可能です。
-

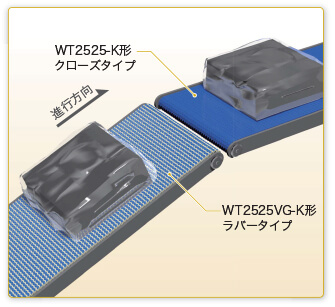

・突合せレイアウトにより乗継ぎスペースを削減
-
・正逆底部駆動のレイアウト
-
・インデントを設けることでラバー部の摩耗を防止
コンベヤ端部にΦ50の丸棒を設置することでコンベヤ間の乗継ぎスペースを小さくすることが可能です。
この場合は正逆底部駆動となります。レイアウトについては下記「正逆底部駆動のレイアウト」を参照ください。
注）突合せ部での巻込み防止のため、安全防止器具(安全カバー等)を取付けてください。
インデント部分(ラバーがない部分)を設けることでコンベヤの戻り側でのチェーン受け(リターンローラ受けおよびレール受け)として活用することでラバー部の摩耗を防止することができます。注）1
インデントを設ける場合、ラバータイプWT2525VG-K形にクローズタイプWT2525-K形を組合せます。右記写真のように異なる外観色での組合せとなります。注）2
注記
1.特別なレイアウト(底部駆動)の場合には、ラバー部をリターンローラで受ける必要があります。
2.インデントを設ける場合は注文生産品(都度見積品)となります。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| 中 | △ | ● | △ | ● | ● | △ | ○ | ● | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | ● | △ |
用途
- ■段ボールシート搬送
- ■ゴムブロックの傾斜搬送
- ■シュリンクボトルの傾斜搬送
段ボールシートの切り出し
ゴムブロックの傾斜搬送
シュリンクボトルの傾斜搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 25.4 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| ラバータイプ | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT2525VG-K |
|
|
| チェーン幅 mm | 76.2～2362.2 |
| 編成単位 | 76.2mm毎 |
カタログ・取扱説明書
その他WT2520シリーズ
- チェーンピッチ
25.4mm - 直線搬送用
- クローズタイプ
- ・安定搬送とコスト面の両立 WT2520シリーズ
- ・コンベヤ端部に丸棒を設置することでコンベヤ間の乗継スペースをコンパクトにすることが可能です。
- ・段積みシート搬送、スーツケース搬送、工作機械搬送、建材搬送に最適です。
形番表示例
| WT | 25 | 25 | VG | - | K12 | - | G | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ 25：25.4mm |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ リンク数 最小数2、最大数99999 |
|||
| リンク形状 |
K：インチ
12：304.8mm (12 X 25.4) |
||||||||
| 25：クローズタイプ | |||||||||
| 形式 | |||||||||
| VG：ラバータイプ | |||||||||
