プラスチックモジュラーチェーン　WT1515F-W/WT1516F-W/WT1515T-F-W/WT1516T-F-W形

チェーンピッチ
15mm
直線搬送用
クローズタイプ
オープンタイプ
フライトタイプ

平ベルトからの置換に最適なプラスチックモジュラーチェーンWT1510シリーズにフライトタイプをラインアップ
箱、ケース、バラ物などの傾斜搬送が可能です。

特長

・使用用途に応じて選べるフライト高さ

フライト高さ10mmと50mmをラインアップしており、搬送条件に合ったフライト高さを検討いただけます。

注)10mm、50mm以外のフライト高さは特形対応となります。

フライト高さ10mm

フライト高さ50mm

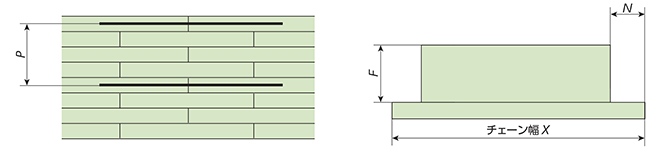

・インデント0mmと25mmをラインアップ

戻り側でチェーンをローラなどで支えるために使用します。

搬送搬送条件によってはインデント0mmを使用することもできます。

注記
　1.インデント幅25mmは両側インデントを表します。
　2.25mm以外のインデントは特形対応となります。

インデント0mm

インデント25mm
・浮上がり防止アタッチメント(タブ)によりチェーンの浮上りを防止

WT1515T-F-W形、WT1516T-F-W形は浮上がり防止アタッチメント(タブ)を採用することでチェーンの浮上がりを防止します。

浮上がり防止アタッチメント(タブ)
・スリットピンの採用により切継ぎ作業もスムーズ

チェーン幅50mm、100mmにはプラグとピンが一体になった「スリットピン」を採用。

チェーンの切継ぎ作業が容易に行えるため、チェーンの設置やメンテナンスの工数を削減します。

従来の本体ピン+プラグ方式にも対応します。

注記
　1.高温(HTW)仕様、対紫外線(UVR)仕様はスリットピン方式には対応しておりません。
　2.チェーン幅150mm以上は本体ピン+プラグ止め方式となります。

スリットピン方式

本体ピン+プラグ止め方式

■用途

下記は当社が推奨する業界です。

搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。

選定の際の目安としてご活用ください。

記載されていない用途・条件がございましたら当社まで問合せください。

推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)

*チェーン幅50mm、100mmはスリットピン方式のため絶乾条件で使用できません。
搬送サイズ (重量)	業界
搬送サイズ (重量)	製缶	飲料	タイヤ	機械部品関連	物流	薬品	製パン・食品	二次電池	半導体・太陽光パネル関連
大	△	△	△	△	△	△	△	△	△
中	△	△	△	○	△	○	○	△^*	△
小	○	●	△	●	○	●	●	△^*	△

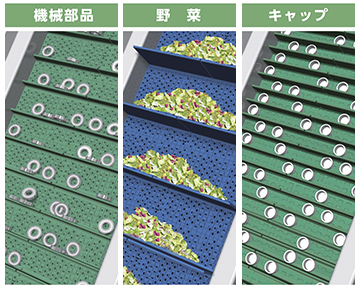

用途

■機械部品の搬送
■野菜の搬送
■飲料容器のキャップ搬送

商品一覧

※形式クリックで詳細情報を表示します。

チェーンピッチ mm	15
用途	直線搬送用
チェーンタイプ	クローズタイプ		オープンタイプ
チェーンタイプ	フライトタイプ
本体チェーン仕様	-
ピンタイプ	-
ピン材質	-
ピン形状	-
トッププレート厚み mm	-
プッシャ材質	-
その他機能	-	浮上がり防止アタッチメント(タブ)あり	-	浮上がり防止アタッチメント(タブ)あり
形式	WT1515F-W	WT1515T-F-W	WT1516F-W	WT1516T-F-W
形式
チェーン幅 mm	50～2300	100～2300	50～2300	100～2300
編成単位	50mm毎
