プラスチックモジュラーチェーン WT1306-W形
- チェーンピッチ
13.1mm - 直線搬送用
- オープンタイプ
- 極めて低湿度な環境下での使用に適したプラスチックモジュラーチェーン
- 二次電池業界でのセル電池搬送に最適です。
- ノーズバーを使用することでコンベヤ間のデッドスペースを最小限に抑え安定した搬送が可能です。
特長
-
・低湿度環境(露点温度：-40℃)に対応
リチウムイオン電池などの製造工程のような極めて低湿度な環境下での使用に適したプラスチックモジュラーチェーンです。
注)低湿度環境(露点温度：-40℃)と一般環境(常湿)での相対比較において製品特性への影響がないことを確認しています。(当社試験による)
-
・金属性摩耗粉の発生しないオールプラスチックチェーン
チェーンを構成するすべての材質がプラスチック製のため、自己潤滑性を有し、潤滑不要で使用可能です。
金属性摩耗粉を嫌う環境に最適です。
-
・スリットピンの採用によりメンテナンス性が向上
チェーン幅50mm、100mmにはプラグ一体の「スリットピン」を採用。
チェーンの切継ぎ作業が容易に行えるため、チェーンの設置やメンテナンスの工数を削減します。
チェーン幅 50mm/100mm チェーン幅 150mm～ スリットピン仕様 本体+プラグ止め方式
注)チェーン幅150mm以上は本体ピン+プラグ止め方式となります。
-

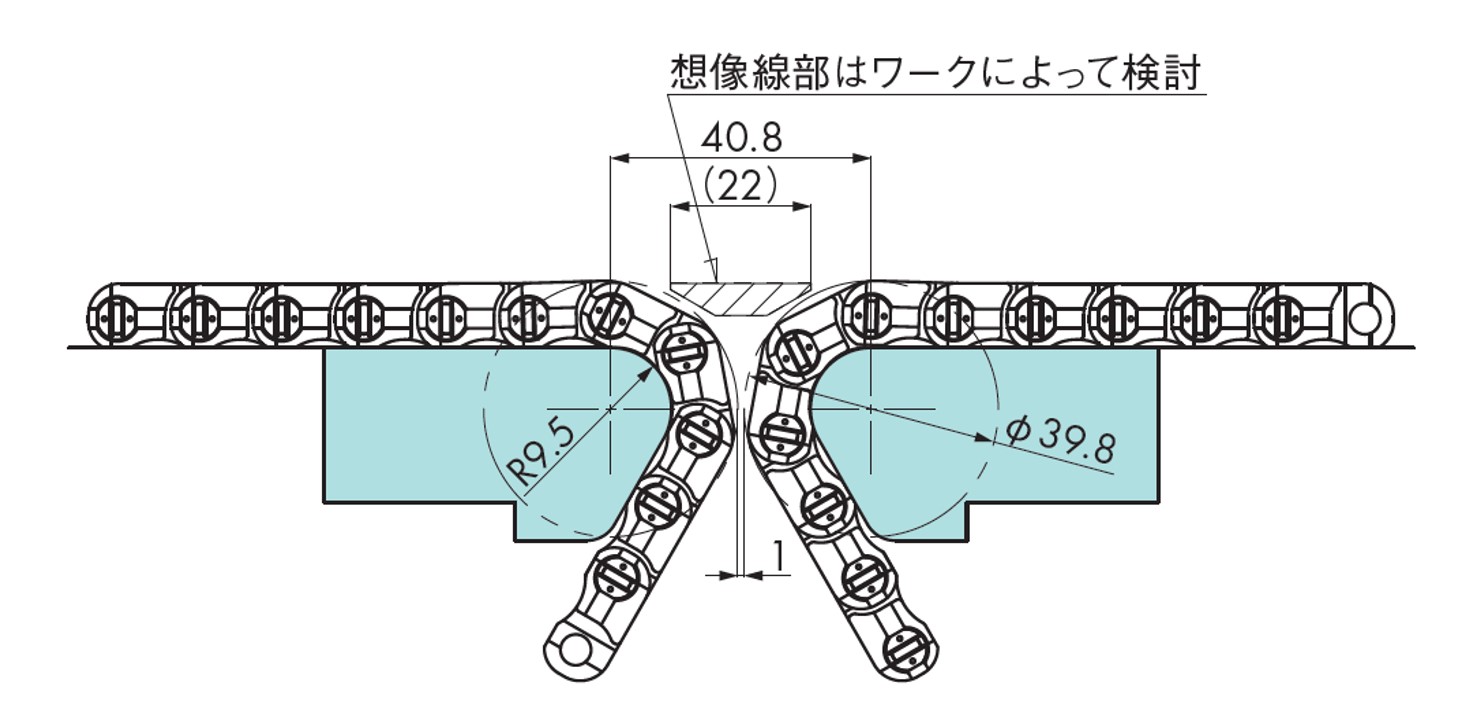

・突合せレイアウト時のデッドスペースを削減
ノーズバーを使用することでコンベヤ間のデッドスペースを最小限に抑え安定した搬送が可能です。
WT1510シリーズのノーズバーをご使用ください。
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| 中 | ● | ● | △ | ● | ● | ● | ● | ● | ● |
| 小 | ● | ● | ○ | ● | ● | ● | ● | ● | ● |
用途
- ■セル電池の搬送
- ■電池モジュールの搬送
- ■小形容器の搬送
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 13.1 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | オープンタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT1306-W |
|
|
| チェーン幅 mm | 50～3200 |
| 編成単位 | 50mm毎 |
カタログ・取扱説明書
形番表示例
| WT | 13 | 06 | - | W50 | - | LFG | - | SP | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ 13：13.1mm |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ ピン止め方式 無記号：本体ピン+プラグ SP：スリットピン(プラグ一体ピン) |
｜ リンク数 最小数2、最大数99999 |
||||
| リンク形状 |
W：mm
50：50mm |
|||||||||
| 06：オープンタイプ | ||||||||||
