プラスチックモジュラーチェーン WT0705-W形
- チェーンピッチ
7.5mm - 直線搬送用
- クローズタイプ
- WinCS mini対応
- 標準シリーズ(仕様)最小チェーンピッチWT0700シリーズ
- ノーズバーとの組合せでデッドスペース19mmを実現します。
- 型くずれしやすい搬送物の安定搬送、小物搬送に最適です。
特長
-
・コンベヤ間のデッドスペース19mmを実現し、コンベヤ間の乗移りユニットとしての活用も可能
最小R3mmのノーズバーと組合せることでコンベヤ間のデッドスペースを19mmまで抑えられます。
搬送物・条件によってはデッドプレートも不要で、Φ30程度の小物搬送に最適!コンベヤ間の乗移りユニットとしての活用も可能です。
-
・スリットピンの採用により切継ぎ作業もスムーズ
チェーン幅50mm、100mmにはプラグ一体の「スリットピン」を採用。
チェーンの切継ぎ作業が容易に行えるため、チェーンの設置やメンテナンスの工数を削減します。

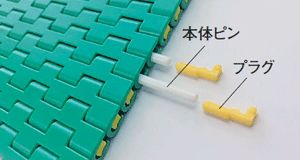

チェーン幅 50mm/100mm チェーン幅 150mm～ スリットピン仕様 本体+プラグ止め方式
*100mm幅を超える場合は本体ピン+プラグ止め方式になります。
-
・WT1510シリーズ(チェーンピッチ15mm)と比較し低騒音化
WT1510シリーズ(チェーンピッチ15mm)に比較し、平均6.5dBの低騒音化を実現しました。 注)社内試験結果による
-
・コンベヤベルトからの置換に対応したチェーン幅
コンベヤベルトと同様の50mm幅、100mm幅に対応できるので、ベルトコンベヤからの置換に最適です。
固定幅タイプ：50mm幅、100mm幅
幅広タイプ：150mmから50mm刻みで増幅
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| 小 | ● | ● | △ | ● | ● | ● | ● | ● | ● |
用途
- ■型崩れしやすい搬送物の安定搬送
- ■転倒しやすい小物搬送やデットプレートによる残留防止
突合せレイアウト例
乗移りユニット例
切り離しユニット例
商品一覧
※形式クリックで詳細情報を表示します。
| チェーンピッチ mm | 7.5 |
|---|---|
| 用途 | 直線搬送用 |
| チェーンタイプ | クローズタイプ |
| - | |
| 本体チェーン仕様 | - |
| ピンタイプ | - |
| ピン材質 | - |
| ピン形状 | - |
| トッププレート厚み mm | - |
| プッシャ材質 | - |
| その他機能 | - |
| 形式 | WT0705-W |
|
|
| チェーン幅 mm | 50～2000 |
| 編成単位 | 50mm毎 |
WT0705-WはWinCS mini標準仕様に対応しています!
カタログ・取扱説明書
その他WT0700シリーズ
- チェーンピッチ
7.5mm - 直線搬送用
- クローズタイプ
- ・プラスチックモジュラーチェーン初のチェーン幅30mm採用 WT0700シリーズ
- ・プラスチックモジュラーチェーン初のチェーン幅30mmの採用により、幅の狭いベルトからの置換に最適です。
- ・型くずれのしやすい搬送物の安定搬送・小物搬送に最適です。
形番表示例
| WT | 07 | 05 | - | W100 | - | LFG | - | SP | + | 80L |
| ｜ 形式 |
｜ チェーンピッチ 07：7.5mm |
｜ ｜ ｜ ｜ |
｜ ｜ ｜ チェーン幅 |
｜ 仕様記号 |
｜ ピン止め方式 無記号：本体ピン+プラグ SP：スリットピン(プラグ一体ピン) |
｜ リンク数 最小数2、最大数99999 |
||||
| リンク形状 |
W：mm
100：100mm |
|||||||||
| 05：クローズタイプ | ||||||||||
