塑料轨道
- 塑料模块链条 / 支撑顶板链运行的塑料导轨
- 超高分子量聚乙烯材质的通用型，产品种类丰富，具有低摩擦·耐磨损规格，塑料材质，干燥条件专用等类型。
-
用途
采用超高分子量树脂材质（UHMWPE），可发挥优异的滑动特性与耐磨性。
种类丰富，广泛用于导轨中。
-
使用略图
作为链条的走行导轨
[点击扩大]
作为输送物的侧导轨
[点击扩大]
超高分子量聚乙烯(UHMW-PE)
具有优良的滑动性，耐磨损性，耐药性，耐撞击性，非吸水性，可广泛用于导轨，衬层等产业机械零部件。
尺寸丰富，提供板材，圆棒，导轨，并可根据客户要求予以加工或制作成型品。
塑料轨道规格
通用用途
P塑料轨道：记号：P
- ・一直作为通用品使用的超高分子量聚乙烯（UHMWPE）塑料轨道。
- ・推荐与不锈钢链条组合使用。与塑料链条组合使用时，推荐在潮湿条件下使用。
(在干燥条件下使用，磨损粉尘的发生有可能增多。) - ・可使用温度范围：-20～60℃
- ・请勿在接触蒸气的环境下使用。
希望减少磨耗粉尘发生的场合
M塑料轨道：记号：M
- ・干燥环境专用的塑料轨道推荐用于对减少磨损粉末有特别要求的场合。
- ・可使用温度范围：-20～80℃
- ・请勿在潮湿条件下使用
PLF塑料轨道：记号：PLF低摩擦耐磨损规格
- ・减低了原有塑料导轨的动摩擦系数，可抑制在干燥环境下磨损粉尘的发生。
- ・使用符合食品卫生法（厚生省告示第370号）的材料。

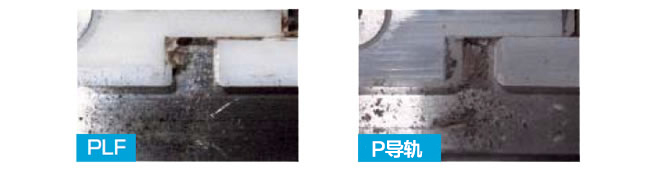

内部试验的磨损粉尘发生的照片
经过500小时后的磨损比较

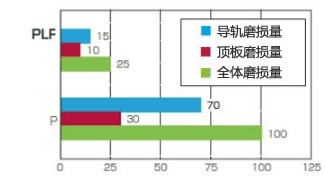

低摩擦耐磨损规格 PLF 动摩擦系数/磨损量比较
运行500个小时后的动摩擦系数比较
运行500个小时后的磨损量比较
[动摩擦系数和磨损量的内部试验条件]
链条=TTP826-LFB, 链条速度=60m/min, 氛围=干燥、常温P导轨值视为100
※装载负荷=10kg（磨损量比较曲线）
塑料轨道一览
※点击型号可显示详细信息。点击画像可扩大。
行走轨道
| 适用系列 (  点击表示一览表。) |
适用链条型号 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 塑料模块链条/顶板链/塑料块形链条 |
塑料模块链条/顶板链/塑料块形链条 | ||||||||||||||||||||
  |
本塑料导轨不具备耐热性及耐药性。 |
||||||||||||||||||||
| 塑料辊道RT |
RT-SS | ||||||||||||||||||||
 |
|
||||||||||||||||||||

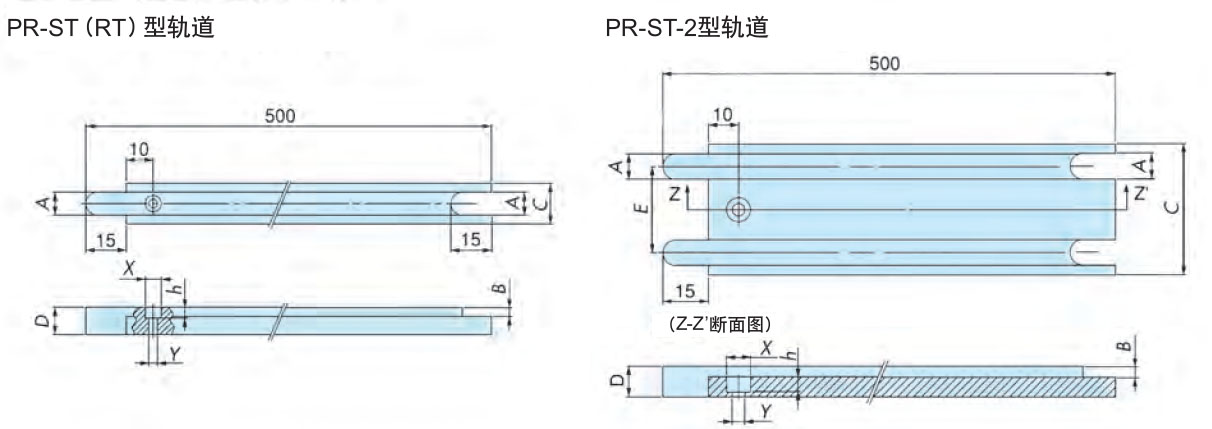

| 塑料辊道ST |
ST-NP, ST-SS | ||||||||||||||||||||
 |
|
||||||||||||||||||||
| 塑料块形链条RSP60/RSP40-T-CU型 |
RSP40-T-CU, RSP60, RSP60P | ||||||||||||||||||||
 |
|
||||||||||||||||||||
| 塑料块形链条 RSP80型 |
RSP80 | ||||||||||||||||||||
 |
|
||||||||||||||||||||

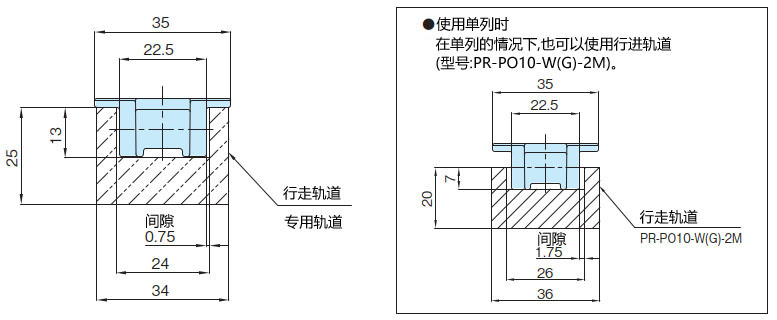

| 塑料块形链条 RSP50-SL350型 |
RSP50-SL350 | ||||||||||||||||||||
 |
|
||||||||||||||||||||
型号示例
| PR-PH | 5 | 20 | W |
| ｜ 形式 |
｜ 轨道板厚 mm |
｜ 轨道幅宽 mm |
｜ 材质等级 W：10-100 |
