チェーンガイドパーツ リターンローラ/ガイドフランジ
- リターンローラ/ガイドフランジ
- コンベヤ戻り側のチェーン受けにご使用ください。
- 注)アキュムレーションチェーンやプラローラテーブルには使用できません。
-
用途
コンベヤ戻り側のチェーン受けとしてご使用ください。
ローラが回転することにより摺動抵抗を減らし、チェーン上面のキズ付きを低減します。
ガイドフランジと合わせてご使用ください。
-
使用イメージ
[クリックで拡大]
[クリックで拡大]
リターンローラ/ガイドフランジ一覧
小径リターンローラ
| タイプ | - | ||
|---|---|---|---|
| 形番 | TP-RR20650 | TP-RR30850 | TP-RR41050 |
| その他機能 | - | ||
| 適用ガイドフランジ形番 | TP-DP206 | TP-DP308 | TP-DP410 |
| 適用スプロケット形番 | - | ||
| 適用スペーサ形番 | - | ||
| 適用ワッシャ形番 | - | ||
| 専用レール形番 | - | ||
| 適用スライディングシュー形番 | - | ||
| 形状 |  |
||
| 本体材質 | ポリアミド | ||
| 本体外観色 | ブラック | ||
| 外周材質 | - | ||
| 外周外観色 | - | ||
| ローラ外観色 | - | ||
| ピン・六角穴付きボルト材質 | - | ||
| 外径 mm | Φ20 | Φ32 | Φ40 |
| 内径 mm | Φ6.5 | Φ8.5 | Φ10.5 |
| 幅 mm | 49 | ||
| MB相当品 | - | ||
リターンローラ
| タイプ | - | |||
|---|---|---|---|---|
| 形番 | TP-RR41532 | TP-RR41544 | TP-RR42032 | TP-RR42044 |
| その他機能 | - | |||
| 適用ガイドフランジ形番 | TP-DP415 | TP-DP420 | ||
| 適用スプロケット形番 | - | |||
| 適用スペーサ形番 | - | |||
| 適用ワッシャ形番 | - | |||
| 専用レール形番 | - | |||
| 適用スライディングシュー形番 | - | |||
| 形状 |  |
|||
| 本体材質 | ポリアミド | |||
| 本体外観色 | ブラック | |||
| 外周材質 | - | |||
| 外周外観色 | - | |||
| ローラ外観色 | - | |||
| ピン・六角穴付きボルト材質 | - | |||
| 外径 mm | Φ40 | |||
| 内径 mm | Φ15.5 | Φ20.5 | ||
| 幅 mm | 82 | 114 | 82 | 114 |
| MB相当品 | - | |||
| タイプ | - | |||
|---|---|---|---|---|
| 形番 | TP-RR61532 | TP-RR61544 | TP-RR62032 | TP-RR62044 |
| その他機能 | - | |||
| 適用ガイドフランジ形番 | TP-DP615 | TP-DP620 | ||
| 適用スプロケット形番 | - | |||
| 適用スペーサ形番 | - | |||
| 適用ワッシャ形番 | - | |||
| 専用レール形番 | - | |||
| 適用スライディングシュー形番 | - | |||
| 形状 | |
|||
| 本体材質 | ポリアミド | |||
| 本体外観色 | ブラック | |||
| 外周材質 | - | |||
| 外周外観色 | - | |||
| ローラ外観色 | - | |||
| ピン・六角穴付きボルト材質 | - | |||
| 外径 mm | Φ60 | |||
| 内径 mm | Φ15.5 | Φ20.5 | ||
| 幅 mm | 82 | 114 | 82 | 114 |
| MB相当品 | - | |||
小径リターンローラ・リターンローラ用ガイドフランジ
| タイプ | - | |
|---|---|---|
| 形番 | TP-DP206 | TP-DP308 |
| その他機能 | - | |
| 適用リターンローラ形番 | TP-RR20650 | TP-RR30850 |
| 適用スプロケット形番 | - | |
| 適用スペーサ形番 | - | |
| 適用ワッシャ形番 | - | |
| 専用レール形番 | - | |
| 適用スライディングシュー形番 | - | |
| 形状 |  |
|
| 本体材質 | ポリアミド | |
| 本体外観色 | ブラック | |
| 外周材質 | - | |
| 外周外観色 | - | |
| ローラ外観色 | - | |
| ピン・六角穴付きボルト材質 | - | |
| 外径 mm | Φ32 | Φ45 |
| 内径 mm | Φ6.5 | Φ8.5 |
| 幅 mm | - | |
| MB相当品 | - | |
| タイプ | - | ||
|---|---|---|---|
| 形番 | TP-DP410 | TP-DP415 | TP-DP420 |
| その他機能 | - | ||
| 適用リターンローラ形番 | TP-RR41050 | TP-RR41532, TP-RR41544 | TP-RR42032, TP-RR42044 |
| 適用スプロケット形番 | - | ||
| 適用スペーサ形番 | - | ||
| 適用ワッシャ形番 | - | ||
| 専用レール形番 | - | ||
| 適用スライディングシュー形番 | - | ||
| 形状 | |
||
| 本体材質 | ポリアミド | ||
| 本体外観色 | ブラック | ||
| 外周材質 | - | ||
| 外周外観色 | - | ||
| ローラ外観色 | - | ||
| ピン・六角穴付きボルト材質 | - | ||
| 外径 mm | Φ55 | ||
| 内径 mm | Φ10.5 | Φ16 | Φ21 |
| 幅 mm | - | ||
| MB相当品 | - | ||
| タイプ | - | |
|---|---|---|
| 形番 | TP-DP615 | TP-DP620 |
| その他機能 | - | |
| 適用リターンローラ形番 | TP-RR61532, TP-RR61544 | TP-RR62032, TP-RR62044 |
| 適用スプロケット形番 | - | |
| 適用スペーサ形番 | - | |
| 適用ワッシャ形番 | - | |
| 専用レール形番 | - | |
| 適用スライディングシュー形番 | - | |
| 形状 | |
|
| 本体材質 | ポリアミド | |
| 本体外観色 | ブラック | |
| 外周材質 | - | |
| 外周外観色 | - | |
| ローラ外観色 | - | |
| ピン・六角穴付きボルト材質 | - | |
| 外径 mm | Φ80 | |
| 内径 mm | Φ16 | Φ21 |
| 幅 mm | - | |
| MB相当品 | - | |
左右分割リターンローラ
| タイプ | - | |||
|---|---|---|---|---|
| 形番 | TP-C122113NT-RR | TP-C12535NT-RR | TP-C122116NT-RR | TP-C12536NT-RR |
| その他機能 | ガイドフランジなし | ガイドフランジあり | ||
| 適用ガイドフランジ形番 | TP-C12842T-GF | TP-C12534T-GF | - | |
| 適用スプロケット形番 | - | |||
| 適用スペーサ形番 | - | |||
| 適用ワッシャ形番 | - | |||
| 専用レール形番 | - | |||
| 適用スライディングシュー形番 | - | |||
| 形状 |  |
 |
||
| 本体材質 | ポリアミド | |||
| 本体外観色 | ブラック | |||
| 外周材質 | - | |||
| 外周外観色 | - | |||
| ローラ外観色 | - | |||
| ピン・六角穴付きボルト材質 | - | |||
| 外径 mm | Φ60 | Φ75 | ||
| 内径 mm | Φ15.5 | Φ20.5 | Φ15.5 | Φ20.5 |
| 幅 mm | 40.5 | 43 | ||
| MB相当品 | MB554-695141-RR | MB554-695171-RR | MB556-695221-RR | MB556-695251-RR |
ガイドフランジ(左右分割リターンローラガイドフランジなし用)
| タイプ | - | |
|---|---|---|
| 形番 | TP-C12842T-GF | TP-C12534T-GF |
| その他機能 | - | |
| 適用リターンローラ形番 | TP-C122113NT-RR | TP-C12535NT-RR |
| 適用スプロケット形番 | - | |
| 適用スペーサ形番 | - | |
| 適用ワッシャ形番 | - | |
| 専用レール形番 | - | |
| 適用スライディングシュー形番 | - | |
| 形状 |  |
|
| 本体材質 | ポリアミド | |
| 本体外観色 | グリーン | |
| 外周材質 | - | |
| 外周外観色 | - | |
| ローラ外観色 | - | |
| ピン・六角穴付きボルト材質 | - | |
| 外径 mm | Φ70 | |
| 内径 mm | Φ15.5 | Φ20.5 |
| 幅 mm | - | |
| MB相当品 | - | |
■(小径)リターンローラ/ガイドフランジ
■左右分割形リターンローラ/ガイドフランジ(左右分割リターンローラガイドフランジなし用)
1. 通常

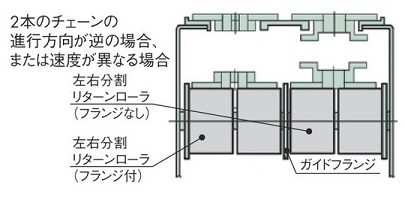

2. 2本のチェーンの進行方向が逆の場合、または速度が異なる場合
注)トッププレート幅が83mm以上の場合はディスタンス部品の変わりに塩ビパイプなどで調整ください。
■リターンローラ(ステンレストップチェーン用)/スペーサ
注)ステンレストップチェーン用リターンローラはプラスチック製チェーンとの組合せでは回転せずプレート上面が偏摩耗する恐れがあります。
■プラスチックモジュラーチェーン幅広タイプに使用する場合
