大型输送链用链轮　配孔

产品照片
  • 大型输送链专用链轮
  • 配孔为轴孔已加工完成的成品。
  • 到货后可立即投入使用。
  • 加工过程实现符号化，只需提供型号就可简单下单。

特点

  • ・轴孔加工，键槽加工内容按产品名称数编号，可正确传达客户的订购内容。
  • ・轴孔，键槽，攻丝孔已加工，客户收货后可立即使用。
  • ・加选更换提醒标识，齿轮的磨损情况可视化做到一目了然。

目录・使用说明书

型号示例

RF17200S12T-BW1 Q - H 090 N - J 25 D3 M16 - L2 - E - H1
｜
本体型号		 ｜
｜
｜		 ｜
轴孔公差
H：H8 		｜
｜
｜
｜
｜
｜		 ｜
轴孔倒角
N：椿本标准
A：C1
B：C2
C：C3 		｜
｜
｜		 ｜
键槽公差		 ｜
｜
｜		 ｜
螺孔尺寸		 ｜
涂装符号
(2) 		｜
｜
｜		 ｜
并列符号
(3)
齿端硬化
N：无齿端硬化
Q：齿端硬化规格 		键槽公差
W：无键槽
J：新JIS Js9
P：新JIS P9
E：旧JIS E9 		有螺孔加工规格
(1) 		更换提醒标识
空白：无
E：更换提醒标识
轴孔径
mm
(1) 有螺孔加工规格 (3) 并列符号 *2个一组

※D4和D5的加工规格无法使用于H1和H3的并列方式，因其螺孔处于对称相反的位置无法匹配。
(并列符号镜像对称图参考)
  • 空白：无
  • H1：轮毂安装方向：内-内
  • H2：轮毂安装方向：同方向
  • H3：轮毂安装方向：外-外
  • ※同轴上2个链轮并列使用时，键槽会配合指定的安装方向进行加工。
  • ※轮毂的安装方向可从下图的3种方式中进行选择。

轮毂安装方向印象图

轮毂安装方向印象图

※H1、H3方式的螺孔处于对称相反位置。

镜像对称

正常情况下，链轮在并列使用时其螺孔会采用对称加工。

例如：□□□D3M16-H1，其中一处D3（键上和右120°）另一处D4(键上和左120°）

镜像对称
(2) 涂装符号
L0 无涂装（涂防锈油）
L1 涂漆（标准涂装色）
L2 涂漆（更换提醒标识涂装色）
涂装符号

产品一览

米制节距

型号 R滚子 F滚子 S滚子
齿数 齿数 齿数
6 8 10 12 6 8 10 12 6 8 10 12
RF03075 ● ● ● ● ● ● ● ● ● ● ● ●
RF03100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05075 - - - - - - - - - ● ● ●
RF05100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05125 ● ● ● ● ● ● ● ● ● ● ● ●
RF05150 ● ● ● ● ● ● ● ● ● ● ● ●
RF08125 ● ● ● ● ● ● ● ● ● ● ● ●
RF08150 ● ● ● ● ● ● ● ● ● ● ● ●
RF10100 ● ● ● ● - - - - ● ● ● ●
RF10125 ● ● ● ● ● ● ● ● ● ● ● ●
RF10150 ● ● ● ● ● ● ● ● ● ● ● ●
RF12200 ● ● ● ● ● ● ● ● ● ● ● ●
RF12250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17200 ● ● ● ● ● ● ● ● ● ● ● ●
RF17250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17300 ● ● ● ● ● ● ● ● ● ● ● ●

英寸节距

型号 R滚子 F滚子 S滚子
齿数 齿数 齿数
6 8 10 12 6 8 10 12 6 8 10 12
RF430 ● ● ● ● - - - - ● ● ● ●
RF204 - - - - - - - - - ● ● ●
RF450 ● ● ● ● ● ● ● ● ● ● ● ●
RF650 ● ● ● ● ● ● ● ● ● ● ● ●
RF214 ● ● ● ● - - - - ● ● ● ●
RF205 - - - - - - - - - ● ● ●
RF6205 ● ● ● ● ● ● ● ● ● ● ● ●
RF212 ● ● ● ● - - - - ● ● ● ●

加工内容

※点击商品名表示详细内容

加工范围

轴孔加工(L) 键槽加工(K) 螺孔加工(D)

・只提供整数的加工尺寸1mm单位
不提供英寸尺寸

・加工公差・・・仅H8

・仅有平行键槽

・加工公差・・・可选择
Js9 ・ P9 ・ E9
键槽的幅宽，深度为JIS规格。

・加工尺寸可选择

・加工位置（2处为止）可选择

・附带内六方孔固定螺钉

轴孔加工尺寸一览

JS9・P9(新JIS)

适用轴孔径
(mm)		 键槽宽度
(mm)		 螺孔尺寸
(椿本标准)		 可选择尺寸
19～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～17545M24M20

E9（旧JIS）

适用轴孔径
(mm)		 键槽宽度
(mm)		 螺孔尺寸
椿本标准		 可选择尺寸
19～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17542M20M16

椿本标准倒角

适用轴孔径(mm) 倒角
～50 C0.6
51～80 C1
81～120 C1.6
121～175 C2

可选择的倒角

根据键槽的深度决定（倒角量不超过键槽深度）
轴孔径 倒角代码
～44NAB-
45～NABC

涂装符号

L0 无涂装（涂防锈油）
L1 涂漆（标准涂装色）
L2 涂漆（更换提醒标识涂装色）

・更换提醒标识（L2）涂装时，其颜色为蓝色。

涂装符号

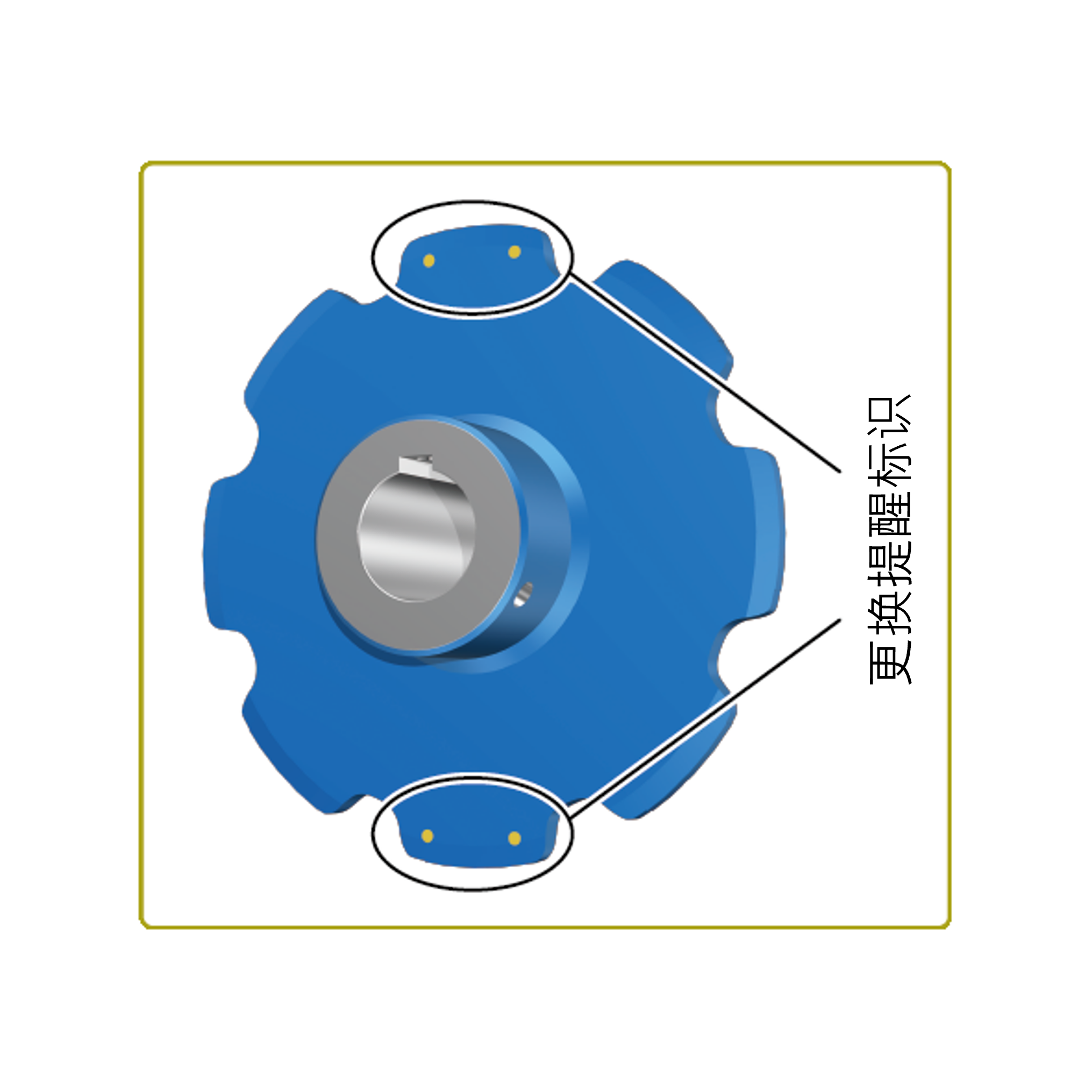

更换提醒标识

E 更换提醒标识
空白 无
  • ・黄铜插针嵌入式样。
  • ・齿轮的轮齿部分错开半周位置的两处（0度和180度）分别嵌入2根铜针。

    如有键槽，其中一处的铜针需嵌入于键槽上部的轮齿处。

更换提醒标识

并列符号

H1 轮毂安装方向：内-内
H2 轮毂安装方向：同方向
H3 轮毂安装方向：外-外
空白 无
  • ・同轴上2个链轮并列使用时，键槽会配合指定的安装方向进行加工。
  • ・轮毂的安装方向可从下图的3种方式中进行选择。

轮毂安装方向印象图

轮毂安装方向印象图

其他

限制事项

限制事项 无法提供交货图纸
(请参考下述图纸库内容)
检查报告，工艺规程表的详细请咨询敝公司。
(如需提出，则作为订单生产品提供。

图纸库　大型输送链用链轮　配孔

进入CADENAS WEB2CAD的网页

※ 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。
※ 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。
　【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032
