产品信息 直线作动机
椿本的直线作动机产品包括采用自制的高品质螺杆的电动式动力缸，千斤顶，以及敝公司独有的Zip Chain驱动式作动机。
螺杆与Zip Chain构造最大限度发挥产品的特长，适用于需要高速,高频度,高精度运行的多种用途。
※Zip Chain构造采用两条链条，如拉链一样相互咬合，形成一条坚固的立柱链条，可“推/拉”使用，是敝公司独有技术。
直线作动机的种类
Zip Chain构造
- 高速
- 高频度
- 高耐久性
- 紧凑
为椿本独自研发的[Zip Chain]传动机构。
结构小巧紧凑，满足高节奏运行对高速、高频和耐久力的要求。
两根链条啮合后形成一根条状链，实现推拉作业。
因其啮合方式和拉链类似，因此以Zip Chain命名。
(Zip Chain特设页面请点击此处查阅)
滚珠丝杠机构和梯形丝杠机构
- 高频度
- 容许载重大
- 低噪音
滚珠丝杠机构
是一种在丝杠轴和螺母间放入钢珠，钢珠在滚道内摩擦滚动，实现高效运行的机械机构。
和梯形丝杠机构相比更适用于高速高频的应用，例如对生产效率有较高要求的装配生产线。
此外，因其高效率可以适当缩小驱动源的尺寸。
滚珠丝杠为本公司生产，质量可靠，可以相对准确的预计使用寿命。
滚珠丝杠每转的前进距离（导程）比普通滚珠丝杠长时，称为高导程滚珠丝杠。即使输入转速相同，高导程滚珠丝杠的速度会更快。
梯形丝杠机构
丝杠和螺母之间的滑动摩擦实现直线运动的机构。适用于维护保养等低速，低频率运转的生产应用。
具有自锁功能，可以稳固负载，而滚珠丝杠不带自锁。
构造简单成本较低。
椿本的直线作动机产品系列
| 电动缸：电动缸 | 螺杆丝杠： 动力千斤顶 |
滚珠丝杠升降组件： 电动高速丝杆 |
咬合链条式直线作动机： Zip chain 传动装置 |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| 机构的种类 | 滚珠丝杆 梯形螺杆 |
滚珠丝杆 高导程滚珠丝杆 |
梯形螺杆 | 滚珠丝杆 | Zip Chain |
| 目的 | 推拉负载 | 推拉负载 | 稳固负载 | 推拉负载 | 推拉负载 |
| 特点 | 电机一体式接线简单 环境干净整洁 |
有多种螺纹杆可供选择 | 高速/高频、低地、使用寿命长 | 具有其他机构无法逾越的高速/高频、低地、长使用寿命 | |
| 推力 | 最大490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| 行程 | 最大2000mm | 最大2000mm | 最大1500mm | 最大2000mm | |
| 速度/运转频率 | 最大速度：333mm/s 负载时间率：50%ED※1 |
丝杠轴最大速度： 50～120mm/s※2 容许负载时间率： 30%ED |
丝杠轴最大速度： 40mm/s 容许负载时间率： 20%ED |
丝杠轴最大速度：200mm/s 容许负载时间率：100%ED※3 |
最大速度：1000mm 负载时间率：100%ED |
| 使用例 |
倾斜运转装置
止动（链环装置） |
升降台面
轧辊定位 |
升降平台臂
升降拾取机器人 |
堆垛/卸载
托盘提升 |
|
- ※1 环保系列 伺服类型
- ※2 因螺杆类型而不同
- ※3 视条件而定
直线作动机产品一览
螺旋千斤顶是由滚珠丝杠或梯形丝杠和蜗轮组成的一种传动机构。
螺杆千斤顶是一种直线传动机构，螺杆和螺母将电机的转力转换成推力，从而带动螺杆的前后移动。
与以推拉负载为目的的气缸不同，该直线作动机主要用于固定负载，主要应用于输送物的升降和定位。
椿本的动力千斤顶使用内置蜗轮，通过丝杠来实现升降的一种传动机构，仅需接上驱动电机即可使用。
通过联轴器和MD/伞齿齿轮箱，可实现多台的协同工作。
我们还可以提供下述各种类型和规格的千斤顶，定有一款产品可以[完全符合您的要求]。
- ・移动螺母类型，螺母随着螺杆的旋转而升降，无需安装底座。
- ・螺杆分为滚珠螺杆（高速/高频），高导程滚珠螺杆(超高速/高频），梯形螺杆（低速/固定负载）的三种。
- ・低发尘规格适用于洁净室、采用防锈的不锈钢螺杆
JWB (滚珠丝杆型)
型号 JWB～
JWB（滚珠丝杠）通过滚动摩擦实现升降，是一种节能环保的螺旋千斤顶。
- ・主要构件是精密滚珠丝杆和高精度蜗轮齿轮。
- ・高效率：
采用滚珠丝杆， 效率高，小驱动源可获得大的推力。 - ・提高速度：
与梯形螺杆相比，可使设备实现更高效的高速运行。 - ・长寿命：
使用可靠性高的滚珠丝杆，使用寿命长。 - ※无自锁性，必须加设刹车。
基本容量 kN
4.90～980
丝杆的种类
滚珠丝杆
行程mm
100～2000
JWH (高导程滚珠丝杆型)
型号 JWH～
JWH（高导程滚珠丝杠）使用高导程丝杠，在输入转速和JWB相同的条件下可实现更高的速度。（最高可达4倍）
- ・主要构件是高导程丝杆和高精度蜗轮齿。
- ・高速化：
采用可靠性高的高导程滚珠丝杆，丝杆速度最高可达7.5m/min。 - ・低噪音：
同JWB（滚珠丝杆）相比，速度相同时，驱动源采用减速装置，可降低输入转速，实现低噪音运行。 - ※无自锁性，必须加设刹车。
基本容量 kN
9.80～196
丝杆的种类
高导程滚珠丝杆
行程mm
100～2000
JWM (梯形螺杆型)
型号 JWM～
JWH（梯形丝杠）则是一种低速低频的标准类型千斤顶。
- ・主要的构件是调心梯形螺杆和高精度蜗轮齿轮。
- ・经济：
经济型，构造简洁。 - ・低速・低频：
利用梯形螺钉的滑动接触的特性，最适于低速·低频度的使用。 - ・保持负载：
梯形螺杆在计算上具有自锁性，可保持负荷。
※因振动或冲击等原因有可能导致自锁失效。 - ・提供不锈钢螺杆类型：
JWM025与JWM050的奥氏体不锈钢螺杆已标准化。 - ・提供左螺杆规格。：
入力回转方向相同，螺杆移动方向与右螺杆规格相反。
基本容量 kN
1.96～980
丝杆的种类
梯形螺杆
行程mm
100～2000
各系列产品的使用详情，请参考下述内容。
螺旋千斤顶的基础知识
结构

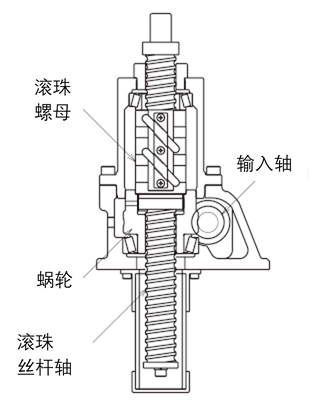

滚珠丝杆型

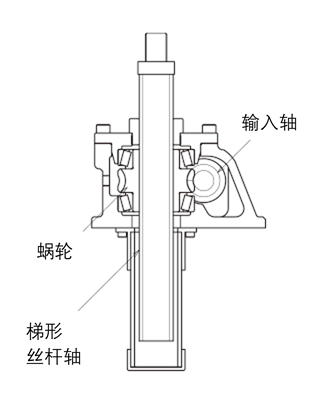

梯形螺杆型
主要由以下内容组成
- 输入轴：
轴与电机等驱动源相连，蜗轮通常带有螺纹。扭矩通过蜗杆传递到蜗轮。 - 蜗轮齿轮：
蜗轮接收来自蜗杆的扭矩，在减速时同时增加扭矩。 - 螺母：
蜗轮蜗杆一体化设计，将经蜗轮蜗杆增大的扭矩传递至丝杠轴（滚珠丝杠或梯形丝杠）。 - 丝杆轴：
螺母所传递的扭矩，通过螺纹转化为线性推力。
