Power-Lock TF系列

产品照片
  • 内外径比小, 最适于小径轮毂。
  • ・系列产品中最小的内外径比,小轮毂径也可使用。
  • ・固定螺栓的个数少,可削减安装工时。
  • ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
  • 组装时轮毂无移动

标准规格

  • ・由内环、外环,垫片和固定螺栓4个零部件构成。
  • ・国内外厂商均有提供,互换性高的系列。
  • 适用轴径:Φ6~Φ90
  • 扭矩范围:11~8820N・m
  • 适用公差:轴:h8 轮毂孔:H8
  • 适用面粗糙度:Ra1.6

无电解镀镍规格

  • ・本体实施无电镀镍处理,涂层无脱落。
  • ・固定螺栓实施特殊润滑涂层处理,安装时无需涂油。
  • ・尺寸,传到扭矩与TF标准系列相同。扭矩无下降。
  • ・内外径比小,提供Φ10以上的尺寸,与标准系列相同,最适于小径轮毂。
  • 适用轴径:Φ10~Φ90
  • 扭矩范围:44~8820N・m
  • 适用公差:轴:h8 轮毂孔:H8
  • 适用面粗糙度:Ra1.6

结构

構造図

单锥环

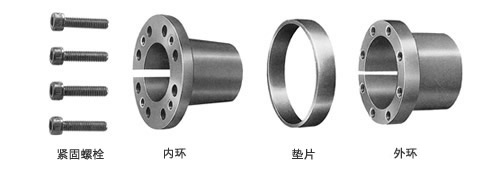

構造写真

・动力锁TF系列由内环、外环、衬套、固定螺栓4个零部件构成,仅需打紧固定螺栓即可强力联结。

操作方法

目录・使用说明书

型号示例

PL 010 X 018 TF - KP

轴径

外径

系列名

规格
无:标准规格
KP:无电解镀镍规格

产品一览
