Power-Lock SL系列
- 由轮毂外侧固定的类型。
- ・最适于减速机等中空轴的联结。
- ・设计中，无法实现轮毂厚度时也可使用。
- ※组装时轮毂无移动。
- ※用于中空轴的场合时，选型时需考虑中空轴的内径尺寸。详细请咨询敝公司。
标准规格
- ・经过特殊表面处理，组装时无需涂油。
- ・轴径越大，传导扭矩也越大。
- ・构造简单，安装拆卸容易。
- 适用轴径：Φ24～Φ300
- 扭矩范围：167～290000N・m
- 适用公差：轮毂外径：h7 轮毂孔：H7 (适用轴公差：h6)
- 适用面粗糙度：Ra1.6

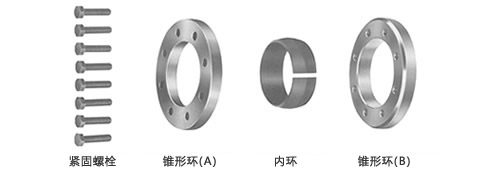

结构
双锥形
・动力锁SL系列，锥形环A，B的内径与内环的外径成锥形，通过打紧固定螺栓，锥形环A，B在锥形面滑动的同时移动。
目录・使用说明书
型号示例
| PL | 024 | X | 050 | SL |
| ｜ 轴径 |
｜ 外径 |
｜ 系列名 |
产品一览
※点击商品名表示详细内容
| 标准规格 |
|---|
| PL024X050SL |
| PL030X060SL |
| PL036X072SL |
| PL044X080SL |
| PL050X090SL |
| PL055X100SL |
| PL062X110SL |
| PL068X115SL |
| PL075X138SL |
| PL080X145SL |
| PL090X155SL |
| PL100X170SL |
| PL110X185SL |
| 标准规格 |
|---|
| PL125X215SL |
| PL140X230SL |
| PL155X265SL |
| PL165X290SL |
| PL175X300SL |
| PL185X330SL |
| PL195X350SL |
| PL200X350SL |
| PL220X370SL |
| PL240X405SL |
| PL260X430SL |
| PL280X460SL |
| PL300X485SL |
