Power-Lock RE-SS系列

产品照片
  • 不锈钢系列,两种安装方式可供选择。
  • ・通过安装或写下卡环,可选择法兰安装或直接安装。
  • ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
  • ※法兰安装的场合,组装时轮毂无移动。但直接安装的场合,组装时轮毂向轴方向前方有少许移动
    详细请咨询敝公司。

不锈钢规格

  • ・本体材质采用奥氏体不锈钢材,具有高度的耐腐蚀性。
  • ・固定螺栓实施特殊润滑涂层处理,安装时无需涂油。
  • ・对应小径轴的商品,与KE-SS系列相比具有更高的传递扭矩。
  • 适用轴径:Φ5~Φ50
  • 扭矩范围:5.01~1170N・m
  • 适用公差:轴:h8 轮毂孔:H8
  • 适用面粗糙度:Ra1.6

结构

有卡环

構造図

无卡环

構造図

单锥环

構造写真

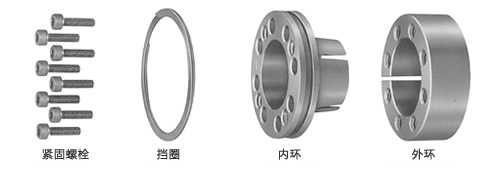

・动力锁RE系列由内环,外环,卡环,固定螺栓4个零件构成,仅需打紧固定螺栓即可完全联结。

操作方法

目录・使用说明书

型号示例

PL 005 X 018 RE - SS

轴径

外径

系列名

不锈钢规格
