製品情報 プラスチックモジュラーチェーン用アクセサリ
専用スプロケット、アイドラ、プラレール、セットカラー、チェーンガイドパーツ、フレームサポートパーツ、プロダクトガイドパーツ、ベアリングユニットなどのコンベヤ周辺部品を多数ラインアップしています。
各アクセサリの使用方法などは下記画像をクリックし、ご確認ください。
- プラレール
- リターンローラ
- 高回転性リターンローラ
- ガイドフランジ
- スライディングシュー
- スペーサ
- ワッシャ
- 専用レール
- モジュールトランスファ
ローラプレート
リターンローラ
-
・用途
コンベヤ戻り側のチェーン受けとしてご使用ください。
ローラが回転することにより摺動抵抗を減らし、チェーン上面のキズ付きを低減します。
ガイドフランジと合わせてご使用ください。
-
・使用イメージ
[クリックで拡大]
[クリックで拡大]
高回転性リターンローラ
-
・用途
コンベヤ戻り側のチェーン受けとしてご使用ください。
ローラが回転することにより摺動抵抗を減らし、チェーン上面のキズ付きを低減します。
内周にシャフトとの抵抗が小さいエンプラ材料、外周にチェーンとの抵抗が大きい軟質材料を使用しているため回転性が非常に優れます。
チェーン上面にキズを付けたくない場合や、コンベヤの戻り側での騒音をやわらげることにも効果があります。
-
・使用イメージ
[クリックで拡大]

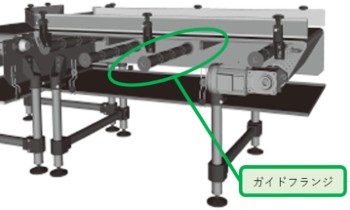

ガイドフランジ
-
・用途
リターンローラの両端に取付けることで、チェーンとフレーム、多列仕様時のチェーン同士の衝突を防止します。
-
・使用イメージ
[クリックで拡大]
[クリックで拡大]

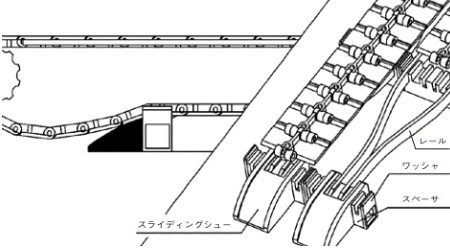

スライディングシュー
-
・用途
■固定式：
コンベヤ戻り側でのチェーン受けとして、スペーサ、ワッシャ、専用レールと合わせて
ご使用ください。■揺動式：
低速(50m/min以下)のアキュムレーションチェーンやプラローラテーブルのコンベヤの
戻り側でチェーン上面を受けることで摺動抵抗を減らし、チェーンの上面のキズを低減します。※アキュムレーションチェーンやプラローラテーブルはローラ付きチェーンのため、
リターンローラを使用するとローラ同士が絡んでしまう可能性があります。 -
・使用イメージ
固定式
[クリックで拡大]
固定式
[クリックで拡大]
揺動式
[クリックで拡大]
プラレール
-
・用途
材料に超高分子量ポリエチレン(UHMWPE)を使用し、優れた滑り特性、耐摩耗性を発揮します。
豊富な品種を取り揃えており、一般的に広くレールに使用されています。
-
・使用イメージ
チェーンの走行レールとして
[クリックで拡大]
搬送物のサイドガイドレールとして
[クリックで拡大]
モジュールトランスファローラプレート
-
・用途
コンベヤからコンベヤへ乗継部にローラを設置することで、乗継部での残留を防止します。またローラの転がりにより、乗継での抵抗が小さくなり搬送物の転倒も少なくできます。
-
・使用イメージ
[クリックで拡大]
[クリックで拡大]
スペーサ
-
・用途
■固定式：
コンベヤ戻り側でのチェーン受けとして、スライディングシュー、ワッシャ、専用レールと
合わせてご使用ください。 -
・使用イメージ
レールで受ける方式(固定式)
[クリックで拡大]
ワッシャ
-
・用途
■固定式：
コンベヤ戻り側でのチェーン受けとして、スライディングシュー、スペーサ、専用レールと
合わせてご使用ください。 -
・使用イメージ
レールで受ける方式(固定式)
[クリックで拡大]
専用レール
-
・用途
■固定式：
コンベヤ戻り側でのチェーン受けとして、スライディングシュー、スペーサ、ワッシャと
合わせてご使用ください。 -
・使用イメージ
レールで受ける方式(固定式)
[クリックで拡大]
