产品信息　顶板链条配件

提供种类多样的专用链轮，惰轮，塑料导轨，固定环，链条导件，框架支撑件，产品导件，轴承单元等输送机关联配件。

点击各个图片可浏览各个配件的使用方法。

不锈钢顶板链条用配件
×
(可用拖动来移动)

链轮

  • ・用途

    将电机的动力传导至链条的产品。

    安装至输送机的驱动轴上使用。

  • ・使用略图

    链轮

    [点击扩大]

一览

×
(可用拖动来移动)

分解/连接工具

  • ・用途

    使用工具可简单分解/连接顶板链。

    适合产品请确认产品页面。

  • ・使用略图

    不锈钢顶板链TS型用

    分解/连接工具

    [点击扩大]

一览

不锈钢顶板链条用配件一览

链条型号使用的配件

配件型号


※点击型号可显示详细信息。点击扩大尺寸图

链轮

(点击表示一览表。) 适用链条型号 适用链条节距
mm		 齿数
TT　 TT 38.10 19, 21, 23, 25



链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型

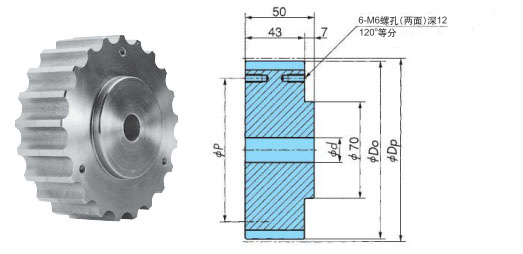

TT912T 19 9½ 117.34 Φ18 Φ40 一体型
TT1012T 21 10½ 129.26
TT1112T 23 11½ 141.22
TT1212T 25 12½ 153.20
链轮（锁定系列）
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TT912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一体型
TT1012T-S□□□□ 21 10½ 129.26
TT1112T-S□□□□ 23 11½ 141.22
TT1212T-S□□□□ 25 12½ 153.20
工程塑料制链轮
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 拼合式
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12053NT-SPR 21 10½ 129.26 Φ25 拼合式
TP-C12054NT-SPR Φ30
TP-C12055NT-SPR Φ35
TP-C12056NT-SPR Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12099NT-SPR 23 11½ 141.22 Φ25 拼合式
TP-C12100NT-SPR Φ30
TP-C12101NT-SPR Φ35
TP-C12102NT-SPR Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12065NT-SPR 25 12½ 153.20 Φ25 拼合式
TP-C12066NT-SPR Φ30
TP-C12067NT-SPR Φ35
TP-C12068NT-SPR Φ40
TTU　 TTU 38.10 21, 23, 25



链轮（毛坯孔型）　

提供轴孔径加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TTU1012T 21 10½ 129.26 Φ16 Φ55 一体型
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
链轮（锁定系列）
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 一体型
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
工程塑料制链轮
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 拼合式
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12061NT-SPR 21 10½ 129.26 Φ25 拼合式
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12109NT-SPR 23 11½ 141.22 Φ25 拼合式
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(可用拖动来移动)
■工程塑料制链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12073NT-SPR 25 12½ 153.20 Φ25 拼合式
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40
TS/TSA　 TS, TSA, TSA-HTP, TS-CTP 38.10 9½, 10½, 11½, 12, 12½


类型 材质 基本型号 有效齿数范围
底孔完成品 钢铁 RF2060S-1B□T■ 9½～12½
不锈钢 RF2060S-1B□T-SS 9½～12½
工程塑料 RF2060S-1B□T-P 9½～12½
配孔 钢铁 RF2060S-1B□T-H～ 9½～12½
不锈钢 RF2060S-1B□T-SS-H～ 9½～12½
止动链轮 S类型 钢铁 RF2060S-1B□T-S○○○○● 9½～12½
TO　 TO, TORP/TOSP 76.20 11, 31

TOR・TORP
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TOR1100T 11 11 270.47 Φ23 Φ45 一体型
TOS・TOSP
型号 齿数 有效齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 一体型
TU　 TU 76.20 11

型号 齿数 节距圆直径
mm		 预制孔径
mm		 最大轴孔径
mm		 类型
TU1100T 11 270.47 Φ23 Φ50 一体型

分解/连接工具

配件名称
(点击表示一览表。)		 适用链条型号
分解/连接工具　 TT, TRU, TTKU, TS



适用链条 型号 用途
TT TT-AST 拆解专用
TRU, TTKU TRU-TTKU-AST 拆解专用
TS TS-AST 拆解、连接
