プラスチックモジュラーチェーン WT1500/1510/BT5シリーズ用デッドプレート
- WT1500/1510/BT5シリーズ用デッドプレート
- プラスチックモジュラーチェーンWT1500シリーズ、WT1510シリーズ、BT5シリーズ用のノーズバー同士の突合せ部の渡り板としてご使用ください。
-
用途
端部ノーズバー仕様同士の突合せ搬送コンベヤで、スムーズな乗移りをサポートします。
-

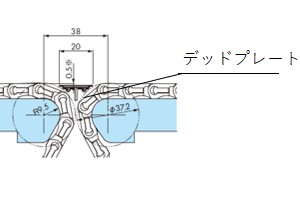

使用イメージ
[クリックで拡大]
プラスチックモジュラーチェーンWT1500/1510/BT5シリーズ用デッドプレート一覧
| タイプ | - | |||
|---|---|---|---|---|
| 用途 | - | |||
| 形番 | WT-DP12 | WT-DP18 | WT-DP24 | WT-DP30 |
| 適用チェーン形式 | BTN5, BTN5-A, WT1505-K, WT1505RN-K, WT1506-K, WT1515-W, WT1516-W |
|||
| 適用チェーンピッチ mm | 15 | |||
| 適用スプロケット形式 | - | |||
| 適用ガイドフランジ | - | |||
| 適用ハブ | - | |||
| 形状 | |
|||
| 本体材質 | ステンレス鋼 | |||
| 材質グレード | - | |||
| 本体外観色 | - | |||
| ノブ外観色 | - | |||
| ベアリング材質 | - | |||
| シールリング材質 | - | |||
| 構造 | - | |||
| 皿小ネジ | - | |||
| ボルト・ナット材質 | - | |||
| 歯数 | - | |||
| 作用歯数 | - | |||
| 軸穴形状 | - | |||
| 軸穴寸法 mm | - | |||
| 下穴径 mm | - | |||
| 最大軸穴径 mm | - | |||
| 幅 mm | 400 | 550 | 700 | 850 |
| 長さ mm | - | |||
| チェーン横曲がり半径R mm | - | |||
形番表示例
| WT | - | DP | 24 | |
| ｜ 形式 |
｜ ｜ ｜ ｜ |
｜ 長さ(長手方向寸法) 24：700mm |
||
| 略式記号 DP：デッドプレート |
||||
